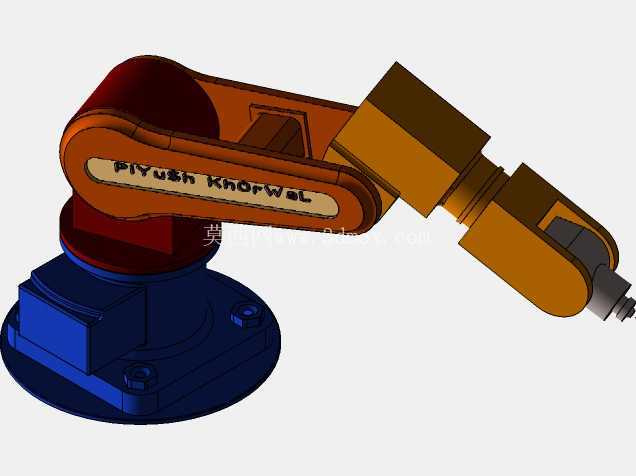

多自由度关节型工业操作机械臂结构

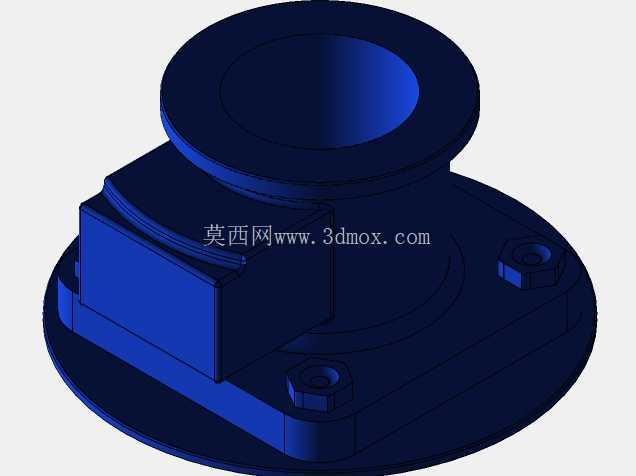

　　这款多关节机械臂的结构设计，首先从安装端的边界约束出发，底部采用圆盘式法兰安装基座，基座上预留了均布的螺栓沉孔，可直接适配车间内常见的设备安装台面、流水线侧装支架或者移动AGV的搭载平台，安装时不需要额外做复杂的转接结构，基座的回转支承内嵌在底座腔体内部，既可以保证整周360度回转的运动范围，也能将驱动部件、走线空间全部收纳在基座轮廓内，避免外部走线在回转过程中出现拉扯、磨损的问题。

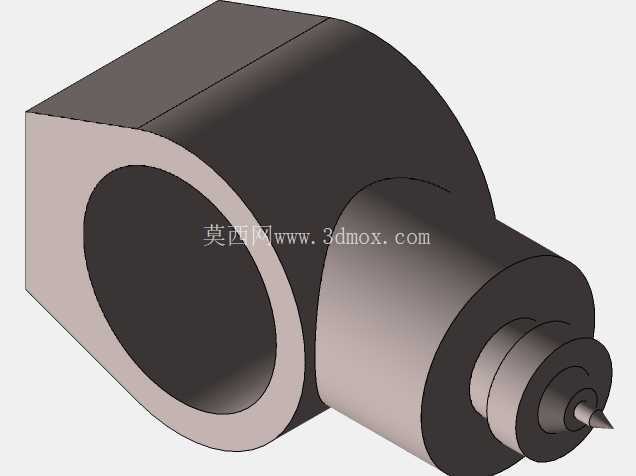

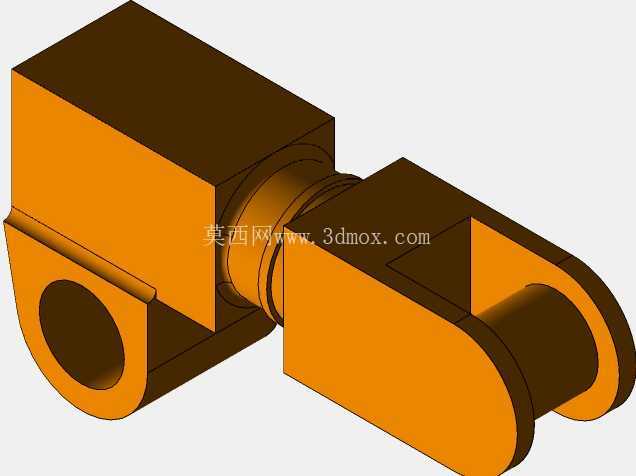

　　从运动链路的设计逻辑来看，大臂与基座的铰接关节采用了大跨距的轴承支撑结构，能够承受大臂伸展状态下的倾覆力矩，大臂的内部腔体预留了驱动电机、减速机构的安装空间，臂体的曲面轮廓不是单纯的外观造型，而是根据内部传动部件的排布做的等壁厚结构，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动的负载余量。小臂与大臂的连接关节、腕部的两个回转关节，都采用了同系列的模块化铰接结构，每个关节的转动限位都通过机械硬限位与内部传感器软限位双重配合，避免运动过程中出现超程碰撞，腕部末端设计了标准的执行器安装法兰，可以适配夹爪、吸盘、焊枪、打磨头等不同的末端执行工具，不需要对臂体结构做二次修改就能切换不同的作业场景。在实际工业应用场景中，这类机械臂可以覆盖3C电子行业的小件分拣、装配工位的螺丝锁付、轻工行业的物料搬运、教学实训场景的运动学演示等多种需求，不同关节的运动范围组合起来，可以覆盖半径内的立体作业空间，作业时的重复定位精度可以满足大部分常规工业工位的要求。设计过程中对每个关节的传动间隙都做了预紧结构设计，臂体的连接处都做了止口定位，保证装配后的同轴度，减少运动过程中的抖动偏差。

　　从外形尺寸的边界来看，整臂完全收缩状态下的轮廓不会超出基座的投影范围过多，方便设备的转运与现场布局，完全伸展状态下的作业半径可以覆盖常规工位的操作范围，基座的高度、大臂小臂的长度比例都是按照常见的工作台高度、操作人员的作业范围做的匹配设计，安装后不需要额外垫高或者下沉台面就能适配常规的作业高度。走线设计上所有的动力线、信号线都从臂体内部的穿线孔通过，每个关节位置都预留了走线的弯曲余量，避免关节转动时线缆反复弯折出现疲劳断裂，外部没有裸露的管线，既可以减少车间内粉尘、切削液对线缆的腐蚀，也能避免运动过程中线缆与周边设备发生勾挂。

　　臂体的材质选用上，基座采用铸铁材质保证整体稳定性，大小臂采用铝合金材质降低运动惯量，关节处的连接法兰采用调质钢材质保证连接强度，不同材质的结合面都做了对应的表面处理，避免不同金属接触出现电化学腐蚀。在结构验证的过程中，每个关节的负载能力都按照最远端的最大负载做了强度校核，臂体的壁厚、加强筋的排布都是根据有限元分析的应力分布结果做的优化，在应力集中的铰接位置做了局部加厚处理，非受力区域做了减重挖槽，平衡刚性与自重的关系。这类结构的机械臂既可以作为独立的作业单元单独使用，也可以多台组合成自动化生产线的执行单元，适配不同的生产节拍需求，模块化的关节设计也方便后期的维护更换，单个关节出现故障时不需要拆解整个臂体，就能单独更换对应的驱动或传动部件，降低现场维护的时间成本。
