多自由度可编程教学演示机械臂结构

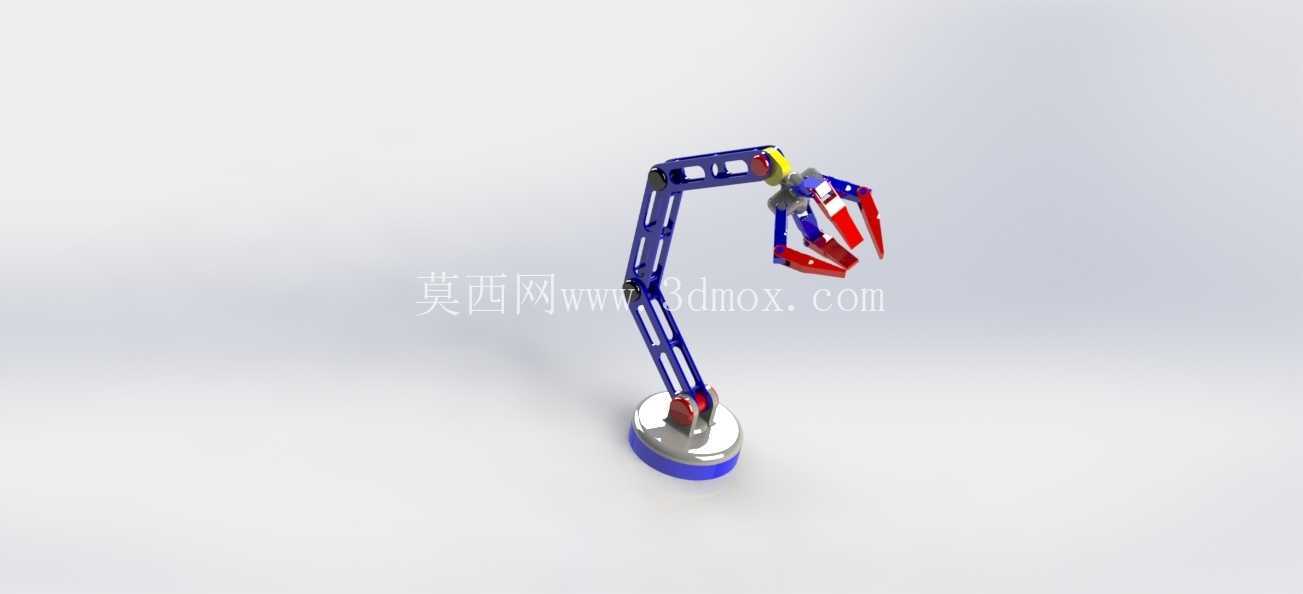

　　这款多关节机械执行臂的设计，最初面向教学实训场景的可编程操作演示需求，整体采用基座回转、大臂俯仰、小臂俯仰、腕部回转加末端夹爪开合的五自由度构型，能覆盖桌面级0.6米半径内的全空间点位操作，可完成小型物料搬运、轨迹模拟、动作示教等常规实训任务。从结构设计逻辑来看，基座部分采用方形配重腔体结构，底部预留标准安装孔位，可直接固定在实训台台面或移动小车上，腔体内部预留了舵机或小型伺服电机的安装空间，走线通过基座中心的过线孔引出，避免关节转动时线缆拉扯磨损。

　　大臂与小臂均采用槽型截面的轻量化结构设计，在保证结构刚性的前提下尽可能降低运动惯量，关节处采用翻边轴承配合销轴的连接方式，既保证转动精度，又能承受末端负载带来的径向力矩，关节驱动件的安装位预留了标准舵机的固定孔距，也可根据需求替换为直流伺服加谐波减速器的驱动方案，适配不同负载等级的使用需求。末端夹持器采用平行双指加V型夹持面的设计，指面做了防滑纹理处理，可适配圆柱、方块、薄片等不同外形的小型被夹持物，夹持行程可通过调整指根处的限位块位置进行调节，最大开合距离可达80mm，能满足常规教学演示用工件的夹持需求。

　　腕部关节设置在小臂末端，可实现360度连续回转，配合夹爪的开合动作，能完成工件翻转、姿态调整等复杂操作，关节处的走线采用内置拖链结构，所有线缆都隐藏在臂体内部，既避免运动干涉，也能提升整体外观整洁度。从安装边界来看，整套臂体完全展开时总高度约为520mm，基座尺寸为120mm120mm80mm，水平方向最大伸展半径为580mm，折叠收纳时整体高度可压缩至220mm，不会占用过多实训台面空间，基座底部的安装孔采用60mm孔距的标准布局，可兼容市面上多数教学实训台的预装孔位，无需额外加工转接板即可完成安装。

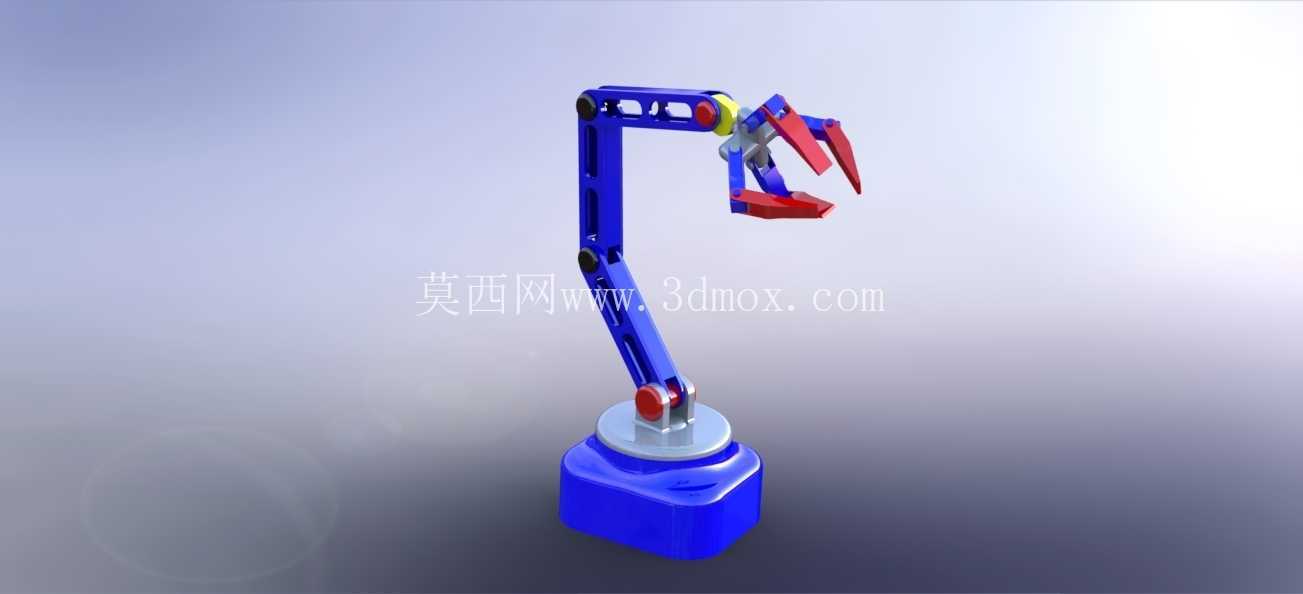

　　在实际应用场景中，这类小型机械臂除了用于职业院校、高校工程训练中心的机械原理、机器人编程教学演示外，也可经过简单改造后用于小型自动化生产线的上下料工位，完成轻量小型零件的转运、分拣工作，或是作为科普展品向公众展示多关节机器人的运动原理。设计过程中特意对各关节的运动限位做了结构上的硬限位处理，避免软件控制失效时臂体过度转动造成碰撞损坏，各转动副的摩擦面都预留了润滑脂加注槽，长期使用时可定期加注润滑脂降低磨损，延长设备使用寿命。臂体的外观配色采用高对比度的蓝红配色方案，大臂小臂主体为蓝色结构件，末端夹爪为红色，在教学演示过程中能让观察者清晰分辨各关节的运动状态，提升演示效果。夹爪的指部采用快拆结构设计，可根据被夹持物体的外形快速更换不同形状的指端配件，比如更换软质指垫用于夹持易碎工件，更换尖型指端用于夹持细小零件，拓展设备的适用范围。整套结构的所有零部件都采用常见的工程塑料或铝合金加工即可，没有特殊的异形难加工结构，加工成本较低，适合小批量制作用于教学场景，各连接部位的紧固件都采用标准内六角螺丝，日常维护拆装十分方便。
