发那科示教器手持操作终端外壳结构

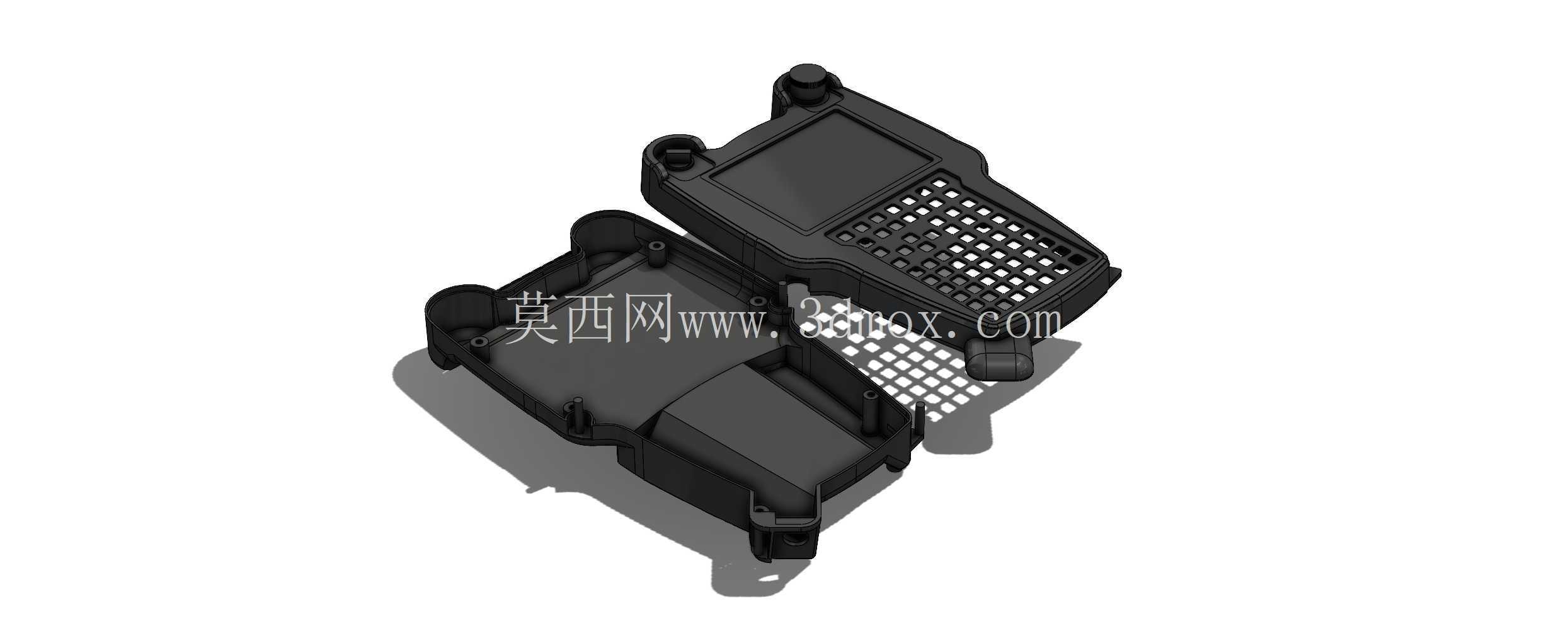

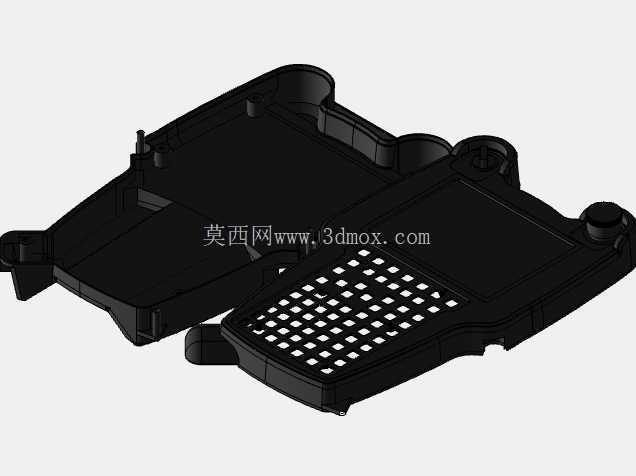

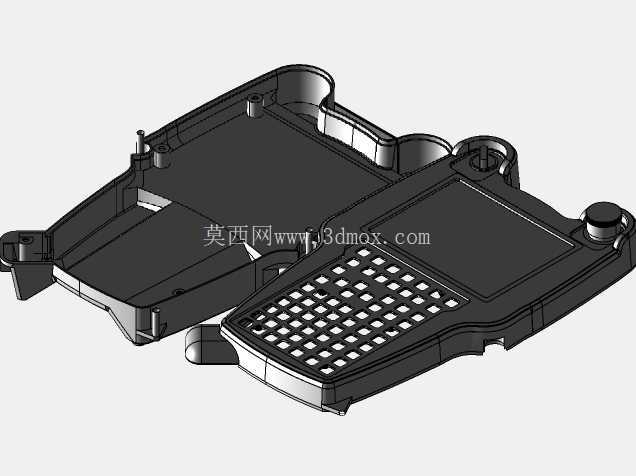

　　在工业自动化产线的调试、运维场景中，示教器是操作人员与工业机器人、自动化工位直接交互的核心手持终端，发那科作为主流工业机器人品牌，其配套示教器的外壳结构设计，直接决定了现场操作的握持舒适度、抗摔耐用性以及内部元器件的安装适配性。本次呈现的是该款示教器的上下壳分体结构，从实际现场使用需求出发，外壳整体采用符合人体工学的弧面过渡设计，握持区域的厚度控制在单手握持的舒适区间，边缘做了大圆角处理，避免长时间握持操作时硌手，适配车间操作人员8小时轮班作业的使用强度。从结构设计逻辑来看，上下壳采用周向卡扣配合螺丝柱锁紧的装配方式，螺丝柱的位置避开内部主板、按键模组、显示屏的安装区域，在前期逆向复刻的过程中，螺丝安装孔位的对位公差是核心调整点，因为手持设备经常会出现跌落、磕碰的情况，螺丝柱如果出现偏位，装配后上下壳会出现缝隙不均，长期使用后容易出现壳体开裂、内部进灰的问题，实际调试中需要反复调整螺丝柱的拔模角度与加强筋厚度，保证锁紧力均匀分布在壳体周向。

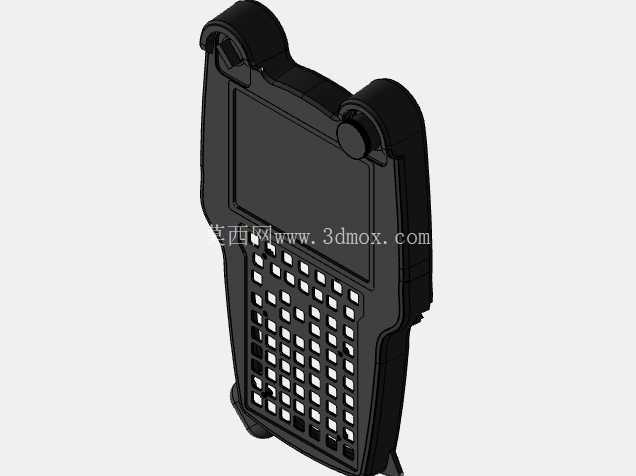

　　壳体正面预留了显示屏安装沉台，沉台的深度刚好覆盖显示屏的边框区域，边缘设计有窄边压合筋，装配后可以压住显示屏的缓冲泡棉，避免车间内的切削液、粉尘从屏幕缝隙进入壳体内部；按键区域采用密集的网格状通孔设计，每个通孔的尺寸刚好适配硅胶按键的触点行程，网格筋的厚度控制在既能保证按键按动时无卡滞，又能提供足够的支撑强度，避免大力按动时出现筋位断裂的情况。壳体侧面预留了手持挂绳的安装孔位，以及通讯线缆的出线槽，出线槽位置设计有弧形的线缆防折结构，因为现场操作时示教器经常会被拖拽、转动，线缆根部如果没有防折保护，很容易出现线芯断裂的问题，该结构可以将线缆的弯折应力分散到更大的接触面上，提升线缆的使用寿命。

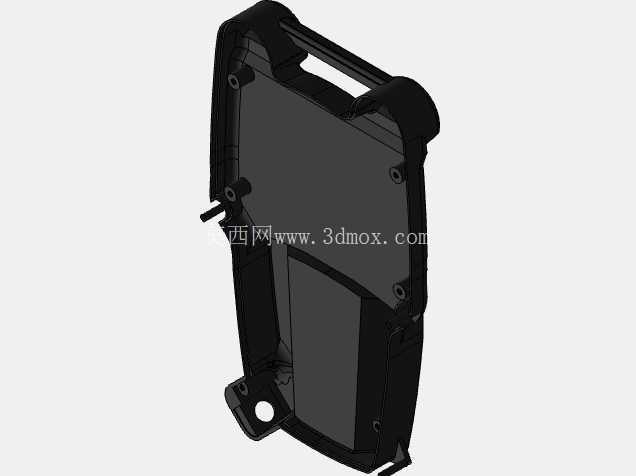

　　上下壳的合模面设计有周向的密封筋，装配时配合密封胶条，可以达到基础的防尘防泼溅等级，适配车间内多油污、多粉尘的使用环境，壳体四个角的位置做了加厚的防撞凸台，凸台内部设计有十字形加强筋，当设备从1.2米左右的操作高度意外跌落时，凸台会首先接触地面，吸收大部分冲击能量，避免内部的主板、屏幕直接受到冲击力损坏。从安装边界来看，壳体内部的筋位完全适配原装发那科示教器的内部元器件布局，电池仓的位置预留了足够的弹片安装空间，按键板的定位柱位置与原装孔位完全对齐，不需要额外修改内部电路板即可完成装配，壳体的外轮廓尺寸与原装外壳保持一致，适配市面上通用的示教器保护套、桌面放置支架。

　　在建模过程中，没有采用复杂的曲面建模逻辑，全部通过基础的拉伸、圆角特征完成结构搭建，这种建模方式的优势是后续修改尺寸、调整壁厚时更加便捷，对于结构工程师来说，这类手持终端的外壳设计不需要追求过于复杂的曲面造型，核心是保证结构强度、装配公差以及握持手感，所有的特征都要服务于实际的现场使用需求，比如网格状的按键区域除了适配按键安装，还能在手持时增加摩擦力，避免手上沾有油污时出现设备滑落的情况；壳体背部的弧形凸起刚好贴合手掌的虎口位置，长时间握持时不会出现局部压强过大的问题。在实际的产线应用中，这类示教器外壳属于易损配件，经常因为跌落、磕碰出现壳体开裂、按键孔位损坏的问题，精准的三维结构模型可以用于配件的复刻生产，也可以作为同类手持操作终端设计的参考案例，帮助结构工程师快速理清手持工业设备的外壳设计要点，平衡结构强度、握持手感与装配难度之间的关系。
