集成式USB摄像头模组结构设计

在嵌入式视觉采集、小型设备集成视觉模块的项目中，这类板载USB摄像头模组是非常常见的选型部件，很多自助终端、工业检测工位、小型智能硬件的视觉采集端都会采用这类集成度较高的模组方案，不需要额外拆分镜头与感光电路的匹配设计，能大幅缩短项目的硬件开发周期。做这类集成结构设计的时候，首先要明确安装边界的约束，这款模组的PCB板整体尺寸为38x38mm，属于小尺寸板载镜头的常规规格，安装孔位分内外两圈设计，内部螺丝孔间距为28x28mm，主要用于镜头底座与PCB板之间的锁紧固定，避免镜头受外力偏移导致光轴歪斜，影响成像清晰度；外部螺丝孔间距为34x34mm，是用于将整个模组固定到设备外壳或者内部安装支架上的安装位，做外壳或者支架设计的时候，要注意这两组孔位的公差配合，通常安装孔会预留0.2mm的间隙，方便装配时调整光轴与设备视窗的对中度。

从功能特性来看，这类USB接口的摄像头模组属于即插即用的视频采集部件，不需要额外的采集卡或者复杂的驱动适配，常规Windows、Linux系统都能直接识别调用，适合用在需要快速部署视觉功能的场景，比如自助收银设备的扫码辅助采集、小型工业设备的工位状态监控、智能门禁的人脸采集前端、家用电脑的外接视频采集等场景。设计的时候要注意，这款模组的PCB板背面USB接口部分的结构未做完整还原，这一点在做配套结构件的时候需要特别注意，不能直接按照现有模型的背面轮廓做避让或者支撑结构，需要预留足够的通用USB接插件的安装空间，避免出现结构干涉，导致接插件无法正常插接，或者装配后USB接头受力过大出现虚接的问题。

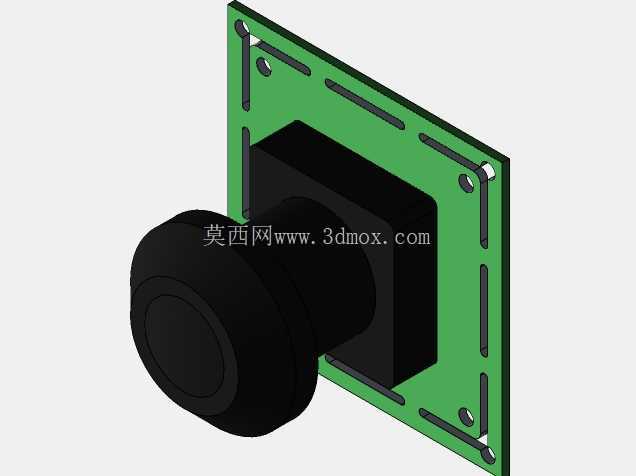

从结构设计思路来说，这类板载镜头模组的结构核心是保证镜头与感光芯片的同轴度，镜头部分通过黑色的镜座直接固定在PCB板上，镜筒部分伸出PCB板的安装平面，做设备外壳设计的时候，要在镜头对应位置预留通光孔，通光孔的直径要略大于镜头外径，同时要注意镜头前端面与外壳视窗玻璃的距离，避免距离过近蹭到镜头镜片，或者距离过远出现视场角被外壳遮挡的暗角问题。通常这类模组的镜头焦距是固定的，装配的时候不需要额外调焦，所以结构设计时只要保证安装平面的平面度公差在0.1mm以内，就能保证成像面在镜头的焦深范围内，不会出现局部虚焦的问题。另外PCB板的安装固定要考虑减震，很多设备在运行过程中会有电机或者其他运动部件产生的振动，如果直接刚性固定，长时间振动可能导致镜头座松动，或者感光芯片与镜头的相对位置偏移，所以在外部安装孔位可以增加薄橡胶减震垫，吸收高频振动，保证成像的稳定性。

在实际选型和结构适配的时候，还要考虑走线空间，USB接口的连接线需要从PCB背面引出，所以在模组背面要预留至少5mm的走线空间，避免线材被挤压弯折导致信号线断裂。另外这类模组的工作功耗很低，不需要额外的散热结构设计，只要保证安装位置周围没有持续的高温热源，就能满足长期稳定工作的温度要求。很多做小型智能硬件的结构工程师在设计外壳的时候，容易忽略镜头视场角的遮挡问题，只按照镜头的外径预留开孔，实际上镜头的视场角是从镜头的入瞳位置向外扩散的锥形区域，开孔的倒角要做足够大，或者在外壳内侧做避空斜面，保证整个视场范围内没有结构遮挡，否则成像画面的边缘会出现黑边，影响采集效果。这款模组的结构把镜头、镜座、PCB板的主体安装结构都做了还原，足够用于前期的结构适配、安装位置校核、外壳干涉检查等设计工作，只是在背面USB接口部分需要根据实际选用的接插件尺寸补充结构细节，就能直接用于整机的装配设计中。
