法兰安装式外啮合齿轮液压动力元件

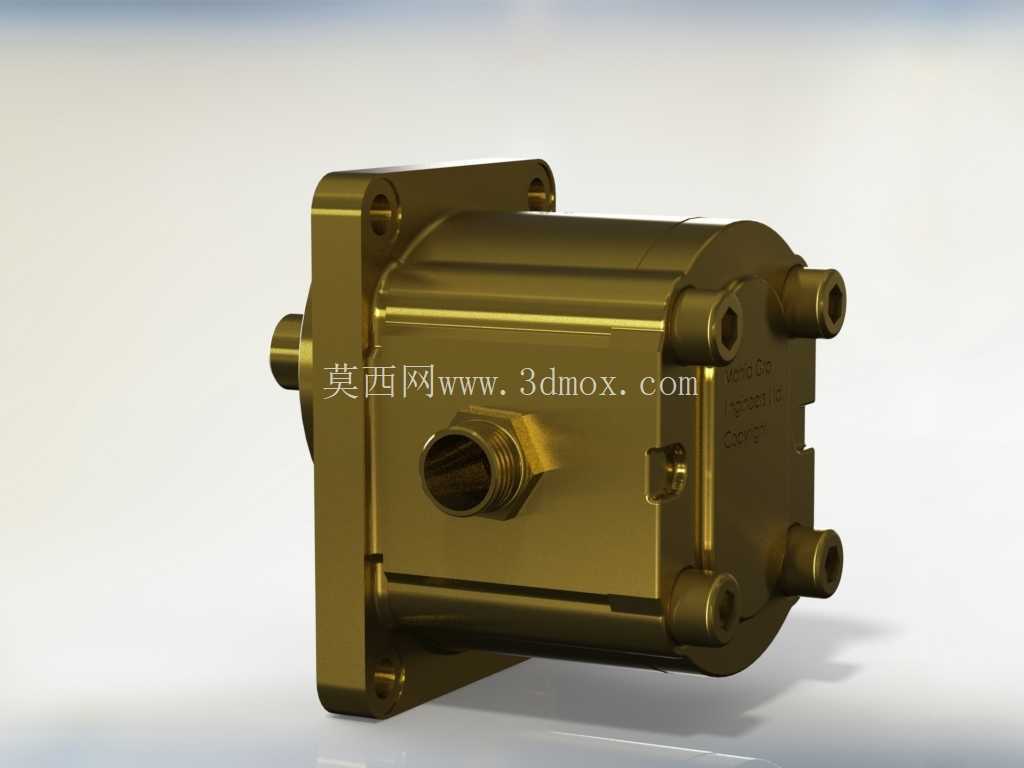

　　这款液压动力转换元件，是液压系统中负责将原动机机械能转化为液压油压力能的核心部件，目前在工程机械行走驱动、工业设备液压站、农机液压悬挂系统、机床静压支撑回路中都有广泛应用，尤其适合中低压工况下的稳定动力输出场景，相比柱塞泵结构更简单、抗污染能力更强，日常维护成本更低，是中小功率液压回路的首选动力元件。从结构设计来看，该元件采用外啮合齿轮副作为核心工作单元，泵体内部集成进油腔与压油腔，进油口采用侧置螺纹连接结构，可直接对接标准液压油管，无需额外过渡接头即可完成油路布设，减少了管路泄漏点。

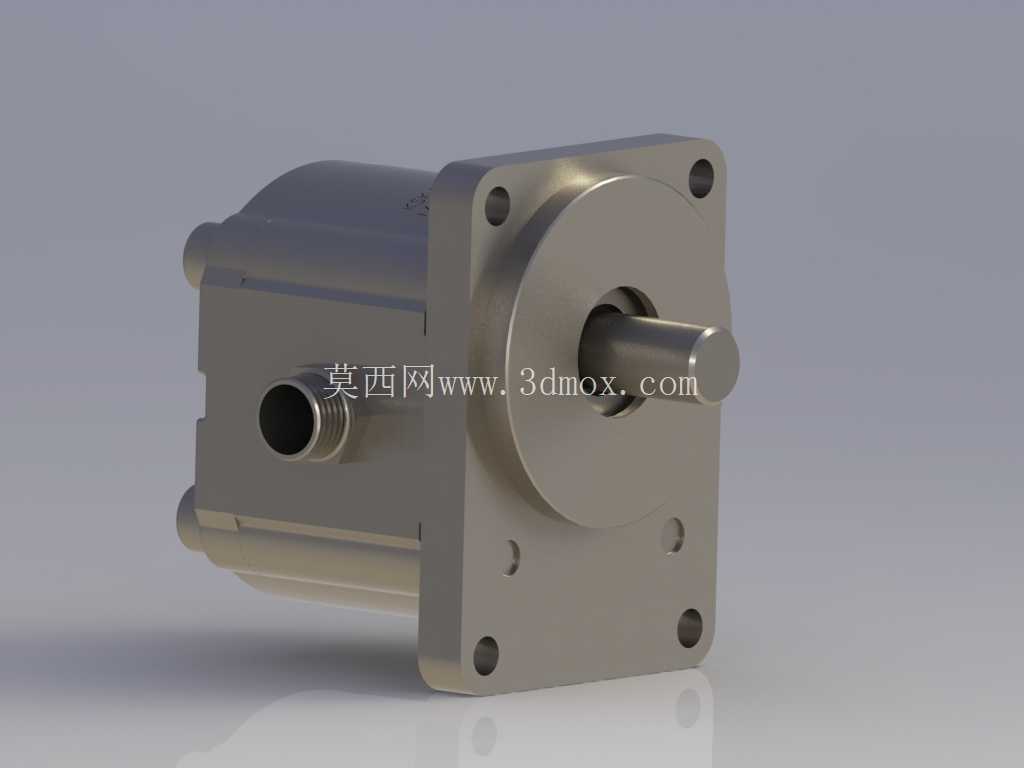

　　输出轴采用圆柱光轴结构，可通过平键或联轴器与驱动电机、内燃机输出端直连，传动效率损失小，对中要求适配常规安装公差，现场装配时无需复杂调心工装即可完成对接。安装端采用方形法兰结构，法兰面设置四个对称分布的安装通孔，安装时可通过螺栓直接固定在设备安装面板或电机端盖上，法兰止口与安装面的垂直度公差控制在0.02mm以内，可保证轴系运转时的同轴度要求，避免偏磨导致的密封件过早失效。设计过程中，齿轮副的参数选择经过多轮迭代，齿宽与模数的匹配兼顾了排量需求与运转平稳性，齿侧间隙控制在合理区间，既可以保证高压油的内泄漏量处于允许范围，又能避免齿轮受热膨胀后出现卡滞问题。

　　泵体内部的卸荷槽设计经过优化，可有效缓解齿轮啮合过程中的困油现象，降低运转时的流体噪声与压力脉动，提升系统工作稳定性。进出油道的流道做了圆弧过渡处理，减少液压油流动过程中的沿程阻力损失，降低油液温升，延长液压油与密封件的使用寿命。从安装边界来看，方形法兰的外轮廓尺寸适配常规2.2kW-5.5kW四级电机的安装接口，输出轴伸出长度满足标准联轴器的安装深度要求，侧置进油口的位置避开了法兰安装螺栓的操作空间，现场接管时扳手操作空间充足，无需额外预留过多安装余量。整体轴向尺寸紧凑，可直接集成在小型液压站的阀块安装面上，减少管路连接长度，让整个液压单元的布局更紧凑，占用设备内部空间更小。

　　在实际使用场景中，这类齿轮液压泵可直接为液压油缸、液压马达提供压力油源，在小型装载机的转向回路、剪叉式升降平台的举升回路、数控车床的卡盘夹紧回路中都能稳定工作，对液压油的清洁度要求比柱塞泵低一个等级，适合工况相对复杂、现场维护条件有限的户外作业设备。泵体采用高强度铝合金压铸成型，重量比同排量铸铁泵轻40%左右，在移动设备上使用时可降低整机自重，提升设备的有效载荷能力。轴端密封采用双唇口骨架油封，可承受0.5MPa以内的回油背压，避免泵体内部油液沿输出轴泄漏，同时可阻挡外部粉尘、水汽进入泵体内部，保护齿轮副与轴承不受污染。轴承采用深沟球轴承支撑齿轮轴两端，可承受一定的径向载荷，满足皮带轮连接的传动需求，轴承润滑采用泵体内部泄漏的液压油自润滑，无需额外添加润滑脂，日常维护仅需定期更换液压油与进油滤芯即可，运维难度低。
