外啮合齿轮式液压供油输送泵结构

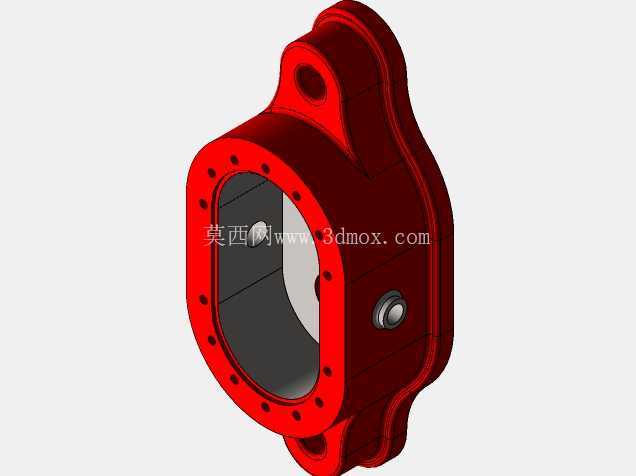

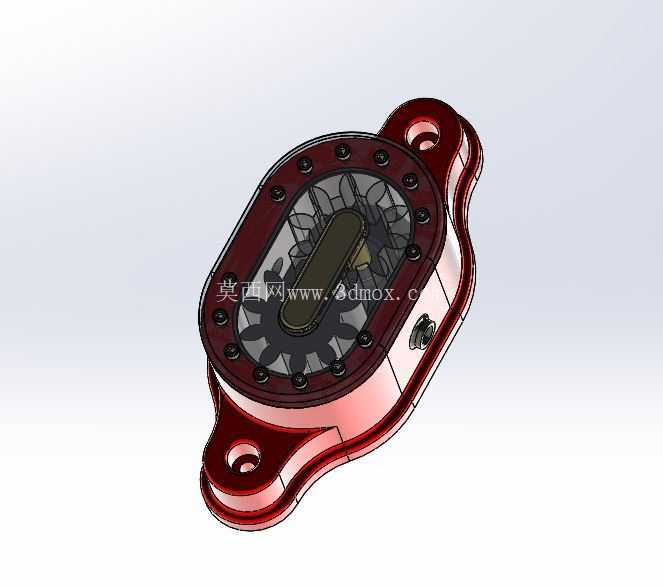

　　这款外啮合齿轮泵的结构设计，首先要匹配低压液压系统的连续供油需求，在小型机床润滑回路、工程机械辅助液压支路、小型液压站动力单元这类场景里，这类泵的应用占比不低，核心是靠一对参数完全匹配的渐开线圆柱齿轮啮合过程里形成的密闭容积变化，完成油液的吸入与加压输出，不需要复杂的配流结构，加工难度和后期维护成本都比柱塞类泵体低很多。从结构拆分来看，泵体采用分体式壳体设计，透明剖视视角能清晰看到内部主动齿轮、从动齿轮的啮合间隙控制在0.02-0.04mm区间，这个间隙值是平衡容积效率和齿轮运转磨损的关键，间隙过大会造成高压腔油液向低压腔内泄，直接降低泵的容积效率，间隙过小则会在油温升高、齿轮受热膨胀后出现齿面咬合抱死的故障。

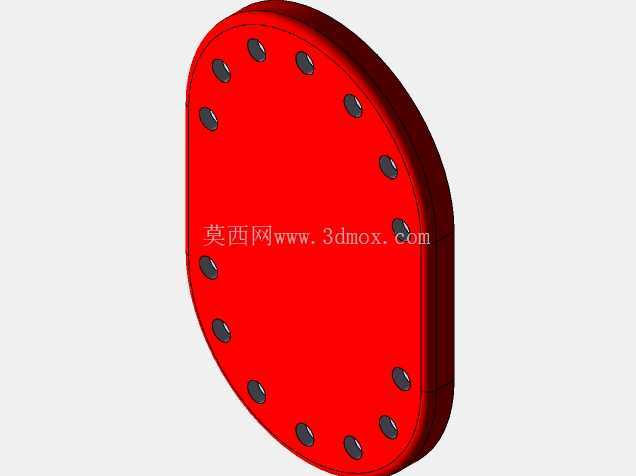

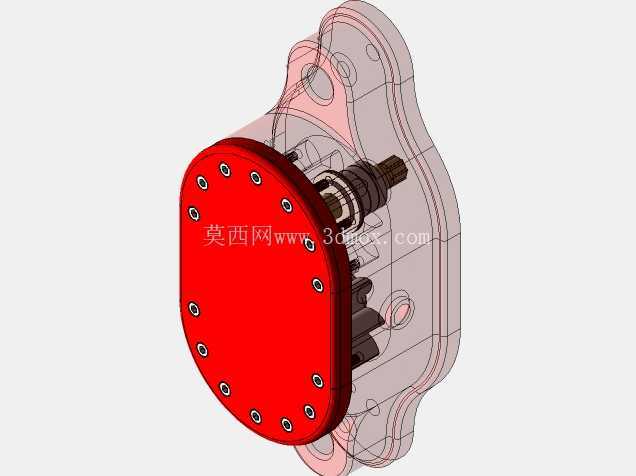

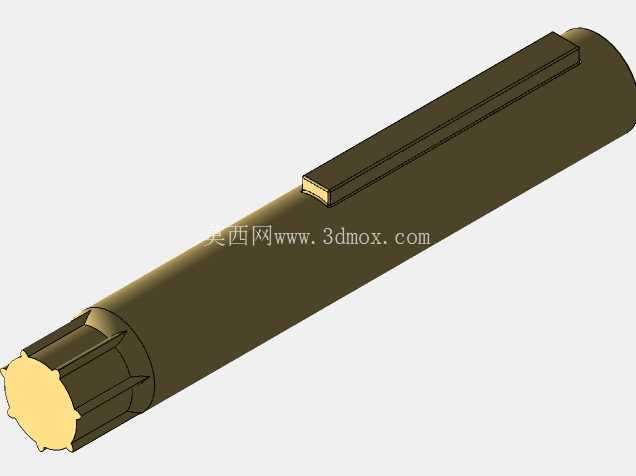

　　端盖部分采用多螺栓圆周均布紧固，红色端盖面上的14个安装螺栓沿密封槽外侧排布，能保证端盖和泵体结合面的密封压力均匀，避免结合面出现渗油问题，密封槽内置耐油橡胶密封圈，适配矿物液压油的长期工作环境，耐受工作温度范围覆盖-20℃到80℃，满足多数工业场景的工况要求。主动轴的伸出端采用阶梯轴设计，轴端预留了平键安装位，方便和驱动电机、发动机取力口的联轴器连接，轴伸处的密封采用骨架油封结构，能防止泵内高压油液沿轴向外泄，同时阻挡外部粉尘杂质进入泵腔内部。安装边界方面，泵体后侧的两个定位销孔用于安装时的快速对位，安装孔的孔距公差控制在±0.02mm，能保证和安装基座的同轴度要求，避免轴系出现附加径向力，缩短轴承使用寿命。

　　设计过程中，齿轮的参数选择优先考虑流量脉动率的控制，选用齿数为12的修正齿轮，相比标准齿数齿轮能降低15%左右的流量脉动，减少系统管路的振动和噪音，齿轮的齿宽和齿顶圆参数匹配2.05MB模型对应的排量规格，额定工作压力设定为2.5MPa，属于低压大流量的供油规格，适合润滑系统、低压执行元件的动力供给。进油口和出油口的通径设计匹配齿轮的排量参数，进油口口径略大于出油口，降低吸油阻力，避免泵在高转速工况下出现吸空、气蚀的问题，气蚀不仅会造成泵体噪音增大，还会长期冲蚀齿轮齿面和壳体内壁，缩短泵的整体使用寿命。

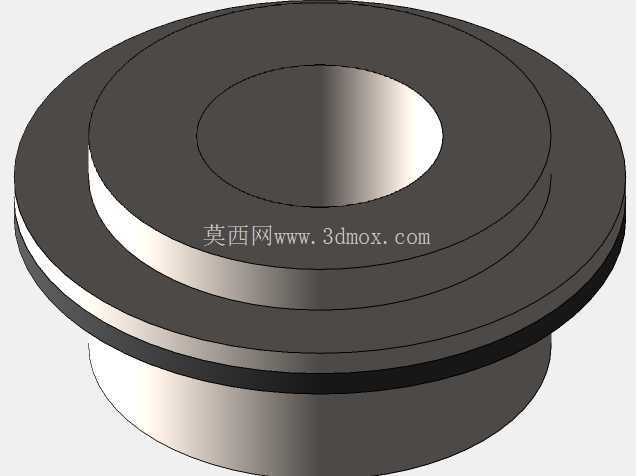

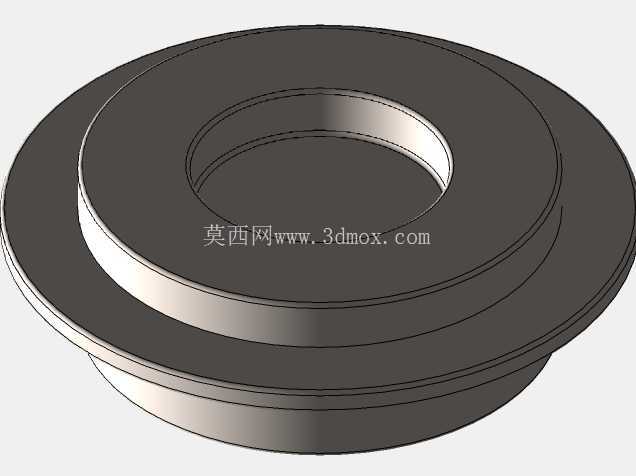

　　内部的齿轮支撑采用滑动轴承结构，轴承的润滑油引自泵的高压腔，不需要额外的润滑管路，靠泵自身的输出压力油完成轴承的润滑和散热，简化了整体结构。在实际选型适配时，要注意泵的安装高度不能超过油液面1米以上，否则会因为吸油阻力过大造成吸油不足，同时驱动端的转速不能超过额定转速的1.2倍，否则会造成齿轮离心力过大，加剧齿面和轴承的磨损。这款泵的结构没有设置复杂的压力补偿装置，依靠自身的间隙密封完成压力建立，适合对成本敏感、工作压力不高的连续运转工况，日常维护只需要定期更换轴端油封和清理进油口的滤网即可，不需要拆解泵体做复杂的间隙调整，对于设备运维人员来说上手门槛很低。从建模细节来看，所有的螺栓孔、销孔、密封槽的尺寸都符合机械设计手册的相关标准，没有自定义的非标准安装尺寸，方便设计人员直接调取模型完成液压系统的布局设计，不需要重新核对安装接口的参数，能缩短液压站、设备润滑系统的设计周期。
