IFM物体检测对比度相机带安装夹具结构

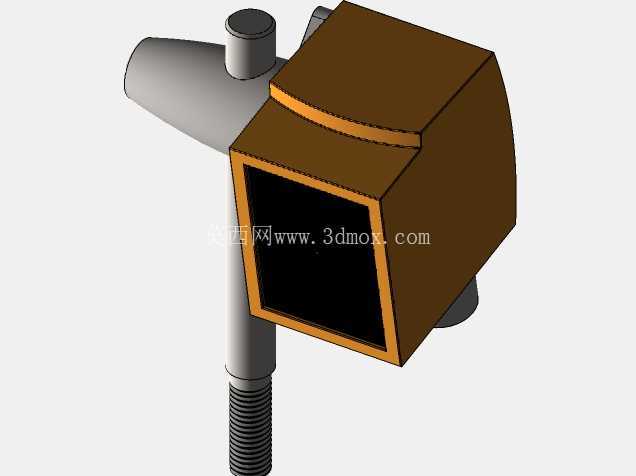

　　这款视觉检测器件的结构设计，完全围绕工业现场的物体对比度检测需求展开，在自动化产线的物料到位判别、工件特征识别、位置校验场景中，这类器件承担着非接触式检测的核心作用，相比传统的光电开关，它能通过画面对比度差异识别更复杂的工件特征，不会受单一反射光干扰出现误判。从结构组成来看，主体成像模块采用方正的腔体设计，外壳做了阶梯式的边缘收边，既可以强化壳体结构强度，避免现场安装磕碰导致内部成像模组偏移，也能在镜头周边形成遮光围挡，减少周边杂散光直射镜头造成的成像过曝问题。

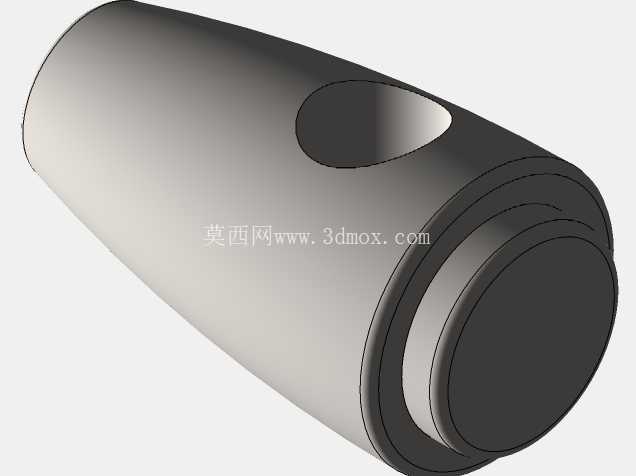

　　镜头中心预留的定位销孔是整个设计的细节亮点，现场调试时，不需要反复挪动整个器件找检测点位，只需要通过定位销对准工件上预先标记的检测点，就能快速完成光轴对准，大幅缩短产线调试的对位时间，尤其是在多工位同型号器件替换的场景下，依靠定位销的基准作用，能做到拆换后无需二次校准即可投入使用，减少产线停线等待时间。配套的安装结构分为安装柱与分体式夹具两部分，安装柱下段采用外螺纹结构，适配工业现场常用的安装支架螺纹孔，可通过上下旋动调整器件的整体安装高度，匹配不同检测距离的需求，柱体与主体模块的衔接处做了圆弧过渡，避免应力集中导致长期受设备振动出现连接断裂。

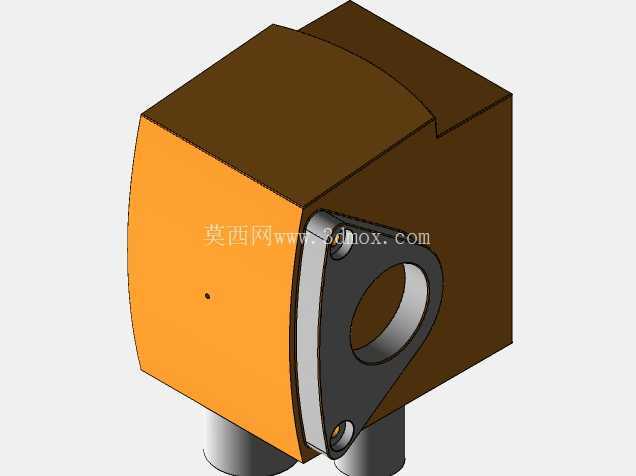

　　分体式夹具的设计则兼顾了安装灵活性与固定可靠性，夹具分为两个夹持瓣，不需要把整个安装柱从支架上拆下就能调整器件的朝向角度，松开夹持螺丝后可水平旋转主体模块调整检测视野方向，锁紧后能提供足够的夹持力，抵抗产线运行带来的持续振动，不会出现角度偏移导致检测失效的问题。从安装边界来看，主体模块的方形外壳尺寸控制紧凑，不会占用过多的安装空间，在狭窄的产线工位间隙也能完成布设，安装柱的螺纹段长度预留了足够的调节余量，可适配不同厚度的安装板，不需要额外定制加长连接件。成像窗口的内凹设计，让镜头表面比外壳端面低一定距离，能减少现场粉尘、切削液直接溅落到镜头表面的概率，降低日常维护的清洁频率。

　　在实际应用中，这类器件常部署在装配线的工件到位检测工位、包装线的物料有无判别工位、机加工线的工件特征校验工位，依靠对比度成像原理，即使是颜色相近但表面纹理有差异的工件，也能稳定识别，不会像普通光电传感器那样因工件表面反光率接近就出现漏检。整个结构的建模过程还原了实际零件的装配关系，夹具与安装柱的配合间隙、螺纹段的牙型细节、定位销孔的位置精度都做了对应还原，能直接用于设备布局的干涉校验、安装支架的配套设计，在做产线三维布局时，可直接调取该模型调整安装位置，提前模拟检测视野范围，排查安装后是否会和周边的工装、运动部件发生碰撞，减少现场安装时的整改工作量。
