槽型光电测速传感器HC-020K结构设计

项目分类:传感器 发布时间:2026-01-20 ID:1124183
  • 槽型光电测速传感器HC-020K结构设计
  • 槽型光电测速传感器HC-020K结构设计
  • 槽型光电测速传感器HC-020K结构设计

在自动化设备的运动检测环节,槽型光电传感器是应用极为广泛的检测元件,HC-020K这类对射式槽型光电模块,常被用于小型设备的转速检测、位置限位、脉冲计数场景,比如桌面级3D打印机的送料轮转速监测、小型传送带的工件计数、智能小车的电机测速、编码器配套的脉冲采集等场景,都能见到这类模块的身影。

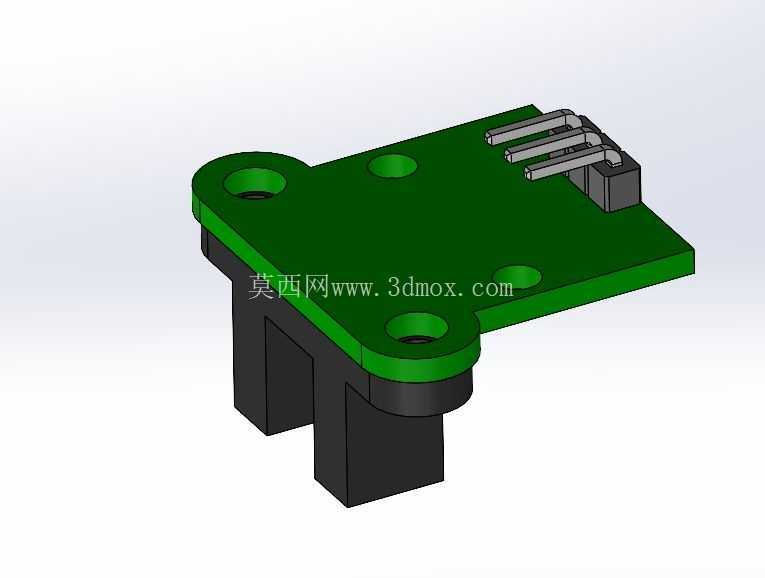

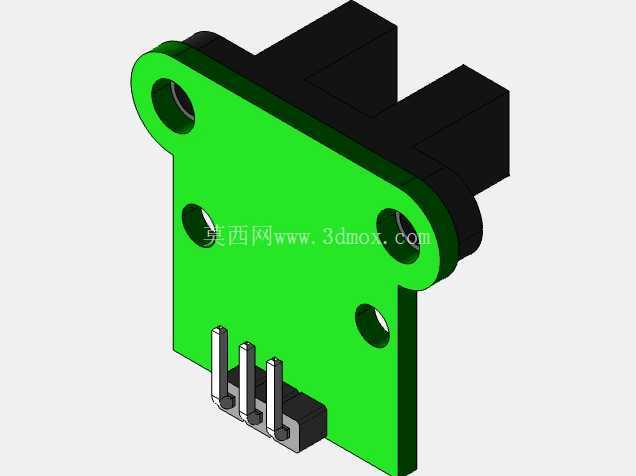

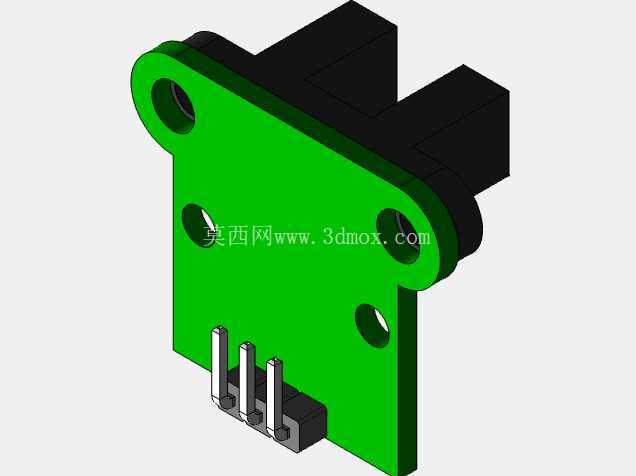

从结构设计来看,这款模块采用PCB作为承载基体,绿色阻焊层的PCB板上预留了四个对称分布的安装通孔,安装孔的位置做了沉台设计,能够让安装螺丝的头部完全沉入孔内,避免螺丝凸起干涉周边的布线或者运动部件,安装孔的间距经过适配,既可以直接固定在标准的铝型材安装槽上,也可以通过铜柱支撑固定在设备的钣金支架上,适配不同设备的安装空间需求。PCB板的一端集成了U型的光电对射槽,槽体采用黑色工程塑料注塑成型,黑色材质能够有效隔绝环境杂散光的干扰,避免外界光线射入接收管造成误触发,槽体的开口宽度经过校准,刚好能够容纳标准的码盘齿片穿过,齿片在槽内转动时,会周期性遮挡发射管发出的红外光束,接收管随之输出高低电平变化的脉冲信号,后端电路通过采集脉冲频率就能换算出转速或者位移量。

模块的供电与信号输出端采用直插排针设计,三个排针平行排布,分别对应电源正、电源地、信号输出三个引脚,排针的引脚间距为标准2.54mm,既可以直接插在面包板上做原型验证,也可以通过杜邦线连接到主控板的IO口,焊接或者插接都十分方便,排针的根部做了加固设计,避免反复插拔造成引脚脱焊。PCB板上的光电元件与排针之间的走线做了等宽处理,电源线与信号线之间预留了足够的安全间距,减少电源纹波对信号输出的干扰,保证输出脉冲的边沿足够陡峭,不会出现信号抖动造成的计数误差。

在实际选型应用中,这类槽型光电模块的安装边界需要重点关注,首先是U型槽的中心高度要与配套码盘的转动中心高度匹配,保证码盘齿片能够在槽体的中间位置转动,不会摩擦到槽体的上下内壁,其次是安装时要保证PCB板的平面与码盘平面平行,避免齿片转动时剐蹭槽体边缘,长期摩擦造成齿片磨损或者槽体变形。模块的供电电压范围覆盖常用的3.3V与5V逻辑电平,能够直接兼容单片机、PLC等常用主控设备的IO口电平,不需要额外增加电平转换电路,简化了设备的接线设计。

从设计思路上看,这款模块没有采用一体化的塑封结构,而是将光电元件直接焊接在PCB上,一方面降低了整体的结构高度,能够适配空间紧凑的小型设备内部安装需求,另一方面PCB本身作为结构承载件,减少了额外的塑料固定支架,降低了整体的物料成本,同时四个角的安装孔位做了对称设计,不管是正向安装还是反向安装都能固定,给设备结构设计留出了更多的布局空间。槽体与PCB的连接部位做了定位凸台,装配时凸台卡入PCB上对应的定位孔内,保证槽体的位置精度,避免焊接或者装配时槽体偏移,造成对射光路错位,影响检测灵敏度。

在实际使用场景中,这类模块配合带均匀齿缝的码盘使用,单圈脉冲数由码盘的齿数决定,能够实现高精度的转速检测,相比霍尔式测速传感器,光电式的检测精度更高,响应速度更快,不会受到周边磁场的干扰,适合在有电机、变压器等强磁干扰的设备内部使用。模块的整体外形尺寸小巧,安装时不需要预留太大的操作空间,即使是在桌面级小型设备的紧凑腔体内,也能找到合适的安装位置,黑色的槽体外壳除了遮光作用外,还具备一定的防尘能力,能够阻挡少量的灰尘落入光电对射管表面,减少日常维护的频次,适合在普通工业环境下长期使用。
