六自由度协作式夹持机械臂结构设计

这款多关节夹持机械臂的结构设计，首先围绕产线上下料、教学实训、小型机器人竞赛三类核心场景的实际需求展开，在关节布局阶段就优先考虑了作业空间覆盖与运动干涉规避的平衡。从安装边界来看，底部采用方形法兰式安装座，固定孔位适配常见的铝型材工作台面与实训台架，安装后底座占用的平面尺寸控制在紧凑范围内，不会过多占用工位的有效操作面积，底座回转关节的旋转中心与安装面垂直，保证整机回转时的重心始终落在安装支撑面内，避免高速启停时出现倾覆风险。

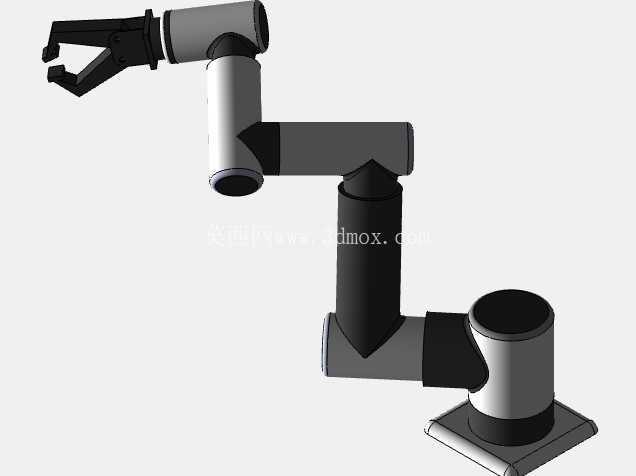

关节配置上采用六自由度串联布局，从底座到末端夹爪依次设置腰转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转、腕部俯仰、末端夹爪开合六个运动轴，每个关节的转动范围都经过运动学仿真校核：腰转关节可实现整周范围的回转覆盖，大臂与小臂的俯仰角度配合后，能够覆盖从底座近旁到臂展最大距离处的圆柱形作业空间，既可以完成工作台面上近距离的零件拾取，也能够延伸至相邻工位完成物料转运，不会出现临近底座的作业死区。腕部的两个正交旋转关节，能够让末端夹爪调整至任意空间姿态，满足倾斜面取件、翻转装配等复杂位姿的作业需求，不会因为姿态限制导致无法完成特定角度的操作。

末端执行器采用平行夹爪结构，夹指的开合行程适配常见的小型零件、教学实训工件的尺寸范围，夹指接触面做了防滑结构预留，实际使用时可以根据抓取工件的材质更换硅胶垫、V型块等不同的夹指附件，既可以抓取规则的方形、圆形零件，也能够适配不规则形状的竞赛道具。臂身结构采用分段式设计，大臂与小臂的壳体都做了等强度优化，在保证关节连接刚度的前提下尽可能降低臂身自重，减少关节驱动端的负载，提升运动响应速度，臂身内部预留了走线通道，驱动线缆、信号线缆都可以从臂体内部穿过，避免运动过程中线缆与外部设备、工件发生剐蹭缠绕，也能减少车间粉尘、切削液对线束的侵蚀。

从实际用途来看，这款机械臂既可以在小型自动化产线上承担轻负载的上下料、分拣任务，适配电子元器件装配、小零件码垛等轻载作业场景，也可以作为教学实训设备，用于机械原理、运动学编程、机器人调试等课程的实操载体，学生可以通过调整关节参数、更换末端执行器完成不同的实训项目；在机器人竞赛场景中，该结构的臂展范围、负载能力、运动灵活性都能够满足常见竞赛项目的任务需求，参赛人员可以在该基础结构上加装视觉传感器、吸盘等附件，拓展更多功能。

设计过程中针对关节连接部分做了同轴度优化，每个关节的旋转副都设置了对应的轴承安装位，保证转动时的同轴度误差控制在合理范围内，减少运动过程中的抖动与磨损，延长设备的使用寿命。关节处的限位结构采用软限位与硬限位结合的方式，硬限位设置在关节转动的极限位置，避免运动超程导致结构损坏，软限位可以通过控制系统自定义设置，适配不同作业场景下的运动范围限制，比如在狭小工位内作业时，可以通过设置软限位缩小关节转动角度，避免与周边设备发生碰撞。整机的重心经过配平优化，当臂身伸展至最大作业半径时，关节处的弯矩分布均匀，不会出现局部应力集中的问题，臂身外壳采用圆润的过渡造型，没有尖锐的凸起棱角，既能够减少运动过程中的磕碰风险，也方便日常的清洁维护。
