工业机器人管线包弯角连接结构件

做工业机器人集成项目这么多年，管线包的配套结构件一直是容易被忽略但直接影响设备运行稳定性的细节，这次做的这个弯角结构件，就是针对六轴机器人小臂与末端执行器衔接段的管线防护需求开发的。先从实际应用场景说，汽车焊装车间、3C电子装配工位的工业机器人，末端要带焊枪、夹爪或者视觉模组，动力电缆、信号线缆、气路软管都要顺着机械臂排布到末端，在J6轴转动的位置，管线经常会因为反复弯折出现外皮磨损、气路折堵的问题，之前用普通的波纹管直角接头，要么转弯半径太小卡线，要么固定强度不够，机器人高速运动的时候接头容易晃，时间长了固定位松脱，管线直接甩出来跟周边工装剐蹭，维修换线一次就要停线半个多小时，产线损失不小。

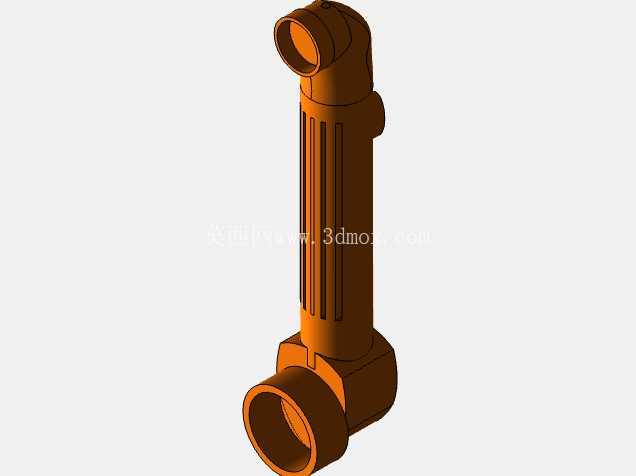

这个结构件的设计首先卡的是安装边界，两端的接口尺寸完全匹配市面上常用的AD42.5规格波纹管，也就是常规机器人管线包用的标准护套管外径，下端接口顺着臂身安装方向，和小臂上的管线固定座同轴，上端接口做了110度的弯角，刚好顺着J6轴的转动切线方向，不会让管线在转弯处出现小于线缆最小弯曲半径的死折。整个构件的总长控制在210mm，最大外径62mm，安装的时候不会和机器人末端的快换盘、焊枪防撞器产生运动干涉，我当时特意核对了主流六轴负载20kg级别机器人的小臂末端运动包络，这个尺寸装上去，不管是J6轴正负360度旋转，还是J5轴俯仰到极限位置，结构件和周边设备的最小安全间隙都能保持在8mm以上，完全不会出现剐蹭问题。

结构细节上，构件外壁做了6条轴向的加强筋，筋高3mm，均匀分布在直管段外壁，不是为了好看，是因为PP加玻纤的材质本身刚性足够，但如果是光壁结构，管线在内部拉扯的时候，管壁受径向力容易出现形变，加强筋刚好能提升整个构件的抗扭、抗径向挤压能力，机器人在高速启停的时候，结构件不会因为管线的拖拽力产生形变偏移。两端的接口内部都做了两道环形卡槽，装波纹管的时候直接对准卡进去，不用额外打胶或者上喉箍，拔插力控制在80N左右，日常维护拆换管线的时候不用撬坏接头，同时正常运行的时候不会因为振动松脱。弯角位置的内壁做了R15的圆弧过渡，没有直角棱边，管线穿过去的时候，不管机器人怎么转动，管线和内壁接触的位置都是圆弧面，不会割伤线缆外皮，之前用那种直角硬接头，经常是用了两三个月就发现线缆外皮在接头棱角位置磨破，漏出里面的屏蔽层，很容易造成信号干扰，这个圆弧过渡的设计就是专门解决这个问题的。

再说到实际功能，这个结构件不是单纯的过线接头，它本身是管线包在臂端的一个受力支撑点，安装的时候下端和小臂上的管线固定夹锁紧，上端的波纹管顺着弯角延伸到末端执行器，整个管线的重量有一部分被这个结构件承担，不会让所有的拉扯力都集中在末端的接头上。之前做过测试，机器人以1.2m/s的末端速度连续运行720小时，反复做俯仰、旋转动作，这个结构件的固定位置没有出现位移，内部穿过的12芯信号电缆、8mm气路软管都没有出现磨损或者气路折堵的情况，比之前用的普通直角接头故障率低了八成多。设计的时候也考虑了不同场景的适配性，整个构件的壁厚控制在4mm，既保证了结构强度，也不会因为壁厚太大导致整体重量超标，整个零件算下来重量不到200g，装在小臂末端不会给机器人增加额外的负载负担，不会影响机器人的负载参数和运动精度。另外安装位的设计也做了通用化处理，下端接口旁边预留了两个M4的螺丝孔位，可以直接固定在常规的管线包安装支架上，不用额外做转接板，不管是新设备做管线包配套，还是老设备的管线防护改造，都能直接装上去，不用重新加工适配零件。

其实做这类工业机器人的配套小构件，最核心的不是把外形做的多复杂，而是要贴合现场的实际使用工况，把每个尺寸边界、每个结构细节都对应到现场会遇到的问题上，比如弯角的角度为什么不是90度？因为90度的话，当J5轴俯到最低位置的时候，上端的波纹管会和臂身的盖板蹭到，110度的角度刚好避开这个干涉位置，同时还能保证管线的转弯半径足够。还有外壁的加强筋为什么是6条不是8条？因为6条的分布刚好对应波纹管的卡槽受力点，既能提升强度，也不会因为筋太多导致注塑的时候出现缩痕，影响零件的尺寸精度。这些细节都是在现场调试的时候一点点磨出来的，不是坐在电脑前画个外形就能搞定的，毕竟这类结构件最终是要装在设备上跑生产的，任何一点尺寸偏差或者结构不合理，到了产线上都会变成实实在在的故障点，影响整线的运行效率。
