小型喷射推进遥控船结构设计方案

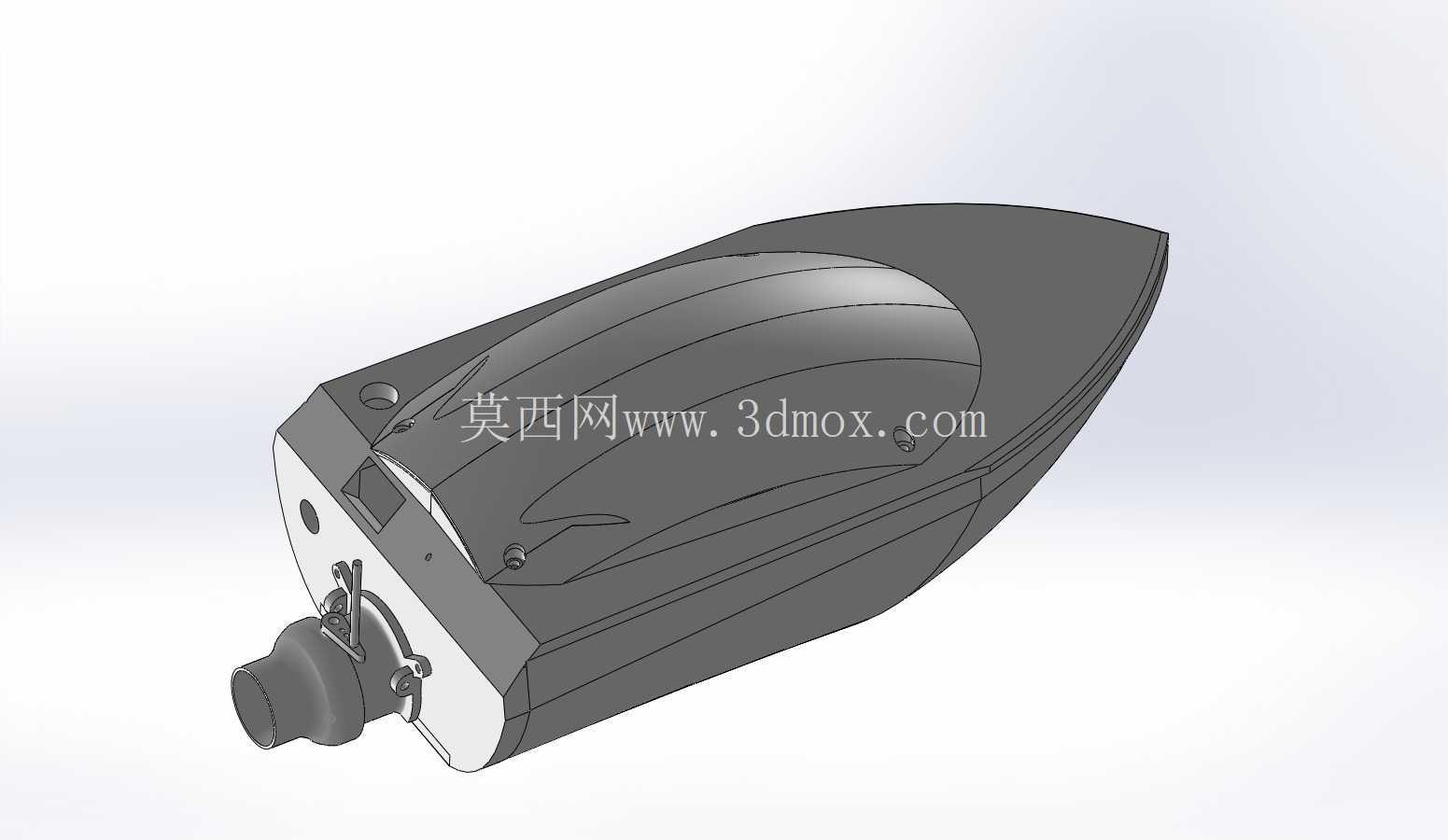

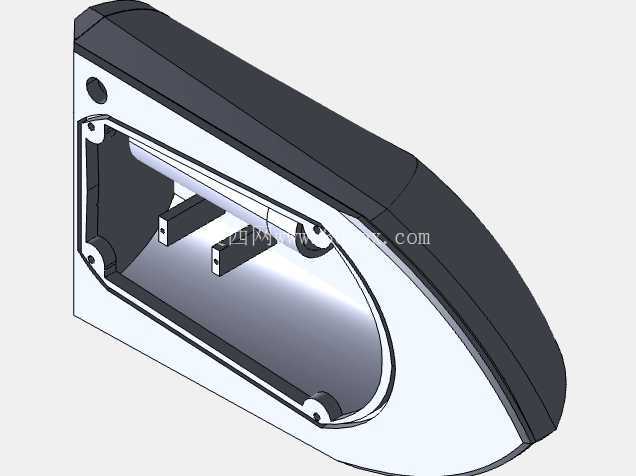

这款小型遥控船采用喷射式推进结构，区别于传统外露螺旋桨的航模船体，更适合浅水环境航行，可有效避免水草、杂物缠绕桨叶的问题，在近岸浅滩、小型人工水池等场景下的通过性表现更优。从结构设计层面看，船体上盖与下壳采用贴合式装配结构，装配完成后需要在接缝位置涂覆液态密封胶实现整体防水，所有外露开孔都需要做对应的密封处理，避免航行过程中舱内进水损坏电子元器件。船体尾部集成喷射推进单元的安装位，推进单元直接固定在船体尾部的安装凸台上，不需要额外设计复杂的传动支架，装配时仅需要对准定位孔锁紧固定件即可完成动力单元的安装，能有效降低装配环节的对位难度。

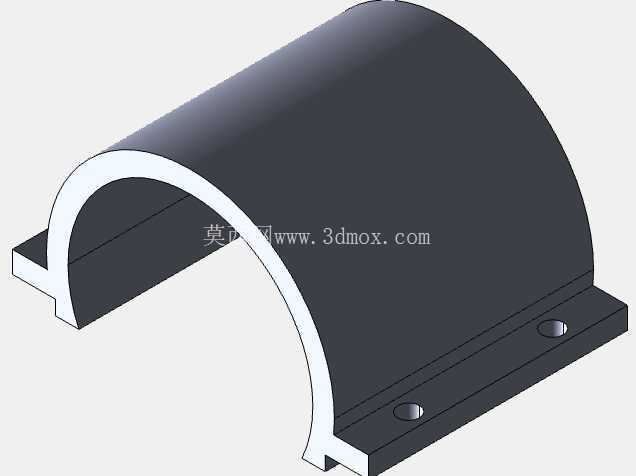

船体的核心安装边界尺寸经过适配优化，轴段长度适配10厘米规格，轴套适配5厘米直径规格，轴体直径适配4毫米规格，所有安装孔位均匹配M3螺丝的安装尺寸，不需要二次扩孔即可完成标准件的装配。船体尾部预留的喷射流道与推进单元的出水口完全对齐，能减少水流在流道内的紊流损失，提升推进效率。船体上盖预留多个功能开孔：位于舱体后侧的开孔为电池充电孔，不需要打开上盖即可完成内置电池的充电操作；充电孔上方的矩形开孔为钥匙开关安装位，开关安装完成后需要做额外的防水处理，可采用防水胶圈密封或者硅胶灌封的方式，避免开关位置渗水；上盖靠前位置的开孔为天线出线孔，天线从该位置伸出舱外，能提升遥控信号的传输稳定性，该孔位同样需要做硅胶密封处理，阻断渗水路径。

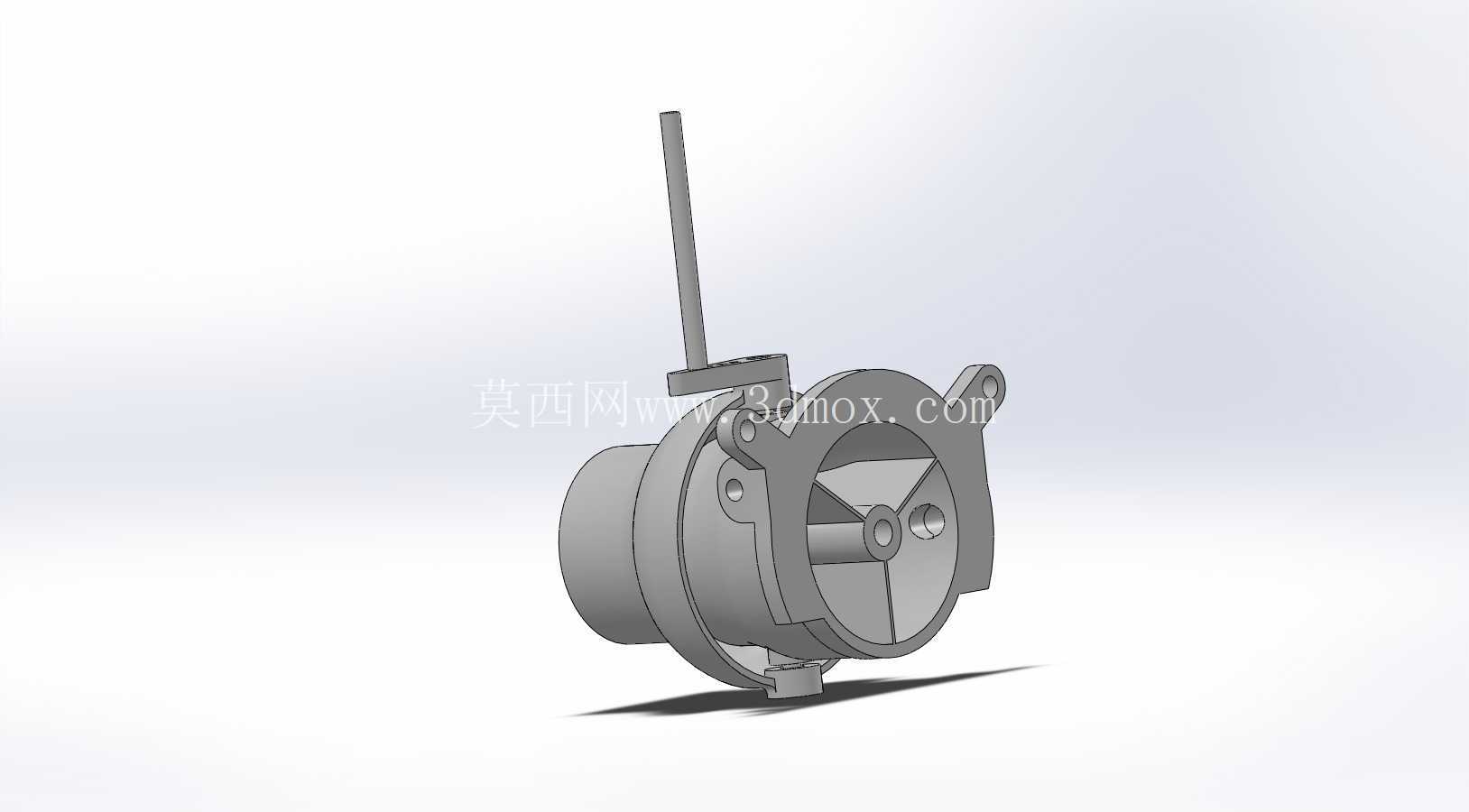

舱内的电子元器件安装位做了分区规划，主控单元采用Arduino Nano作为核心控制板，搭配NRF无线通讯模块实现遥控信号的接收与处理，安装位预留了对应的固定柱，可采用扎带或者热熔胶完成控制板的固定，避免航行过程中震动导致元器件移位。动力单元适配无刷电机，电机安装位设置了定位卡槽，电机卡入卡槽后可通过侧面的顶丝锁紧固定，保证电机轴与喷射泵的输入轴同轴度，减少运转过程中的震动损耗。船体的外形采用流线型低阻设计，船首做了上扬角度处理，航行时可有效劈开迎面水流，降低航行阻力，船身侧面的过渡曲面做了顺滑处理，减少水流在船身侧面的粘附阻力，提升高速航行时的稳定性。

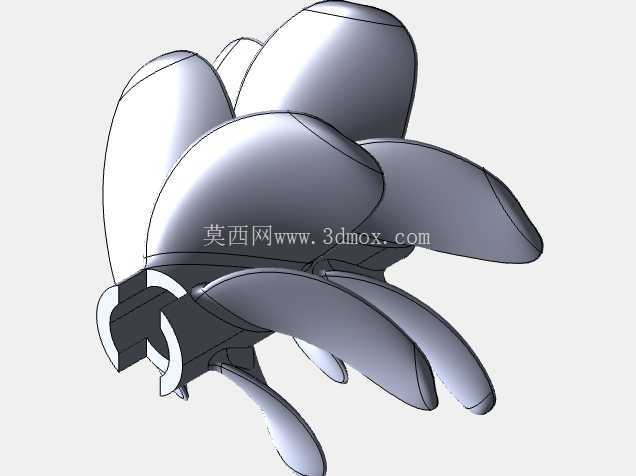

从实际使用场景来看，这款船体既可以作为航模爱好者的DIY组装载体，也可作为小型水面作业载体的基础船体，后续可通过加装小型摄像头、水质采样模块等配件，拓展出近岸水面巡查、小型水域水质采样等实用功能。设计过程中充分考虑了DIY组装的便利性，所有孔位均做了预定位处理，不需要制作者自行测量打孔，降低了组装的技术门槛，同时密封结构的设计采用常规的硅胶密封方案，制作者不需要使用特殊的密封工艺即可完成船体的防水处理。船体内部的舱室空间做了最大化利用，在容纳电池、控制板、电机、喷射泵的前提下，预留了一定的拓展空间，可根据使用需求加装额外的功能模块。喷射推进单元的进水口设置在船体底部靠前位置，进水口处设置了格栅结构，可阻挡大尺寸杂物进入喷射流道，避免叶轮被杂物卡滞导致电机堵转损坏。船体的重心经过优化设计，电池安装位设置在舱体中下部，可降低整船的重心，减少高速航行时的侧翻风险，即使在小幅度转弯时也能保持较好的航行姿态。
