竞赛级水下探测遥控航行器结构设计

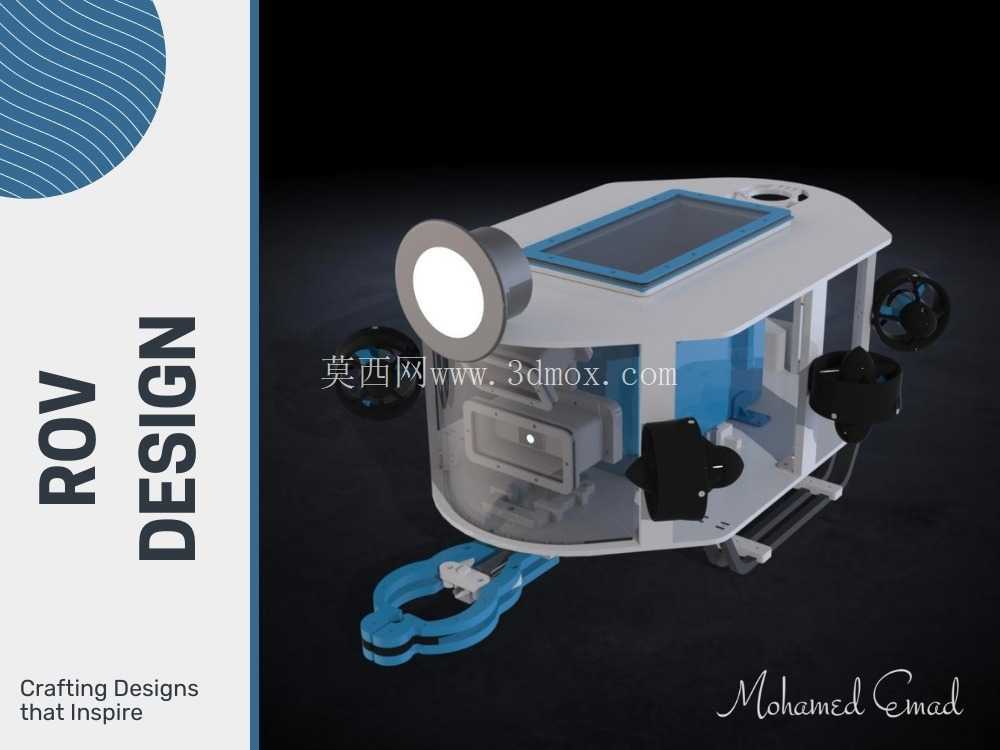

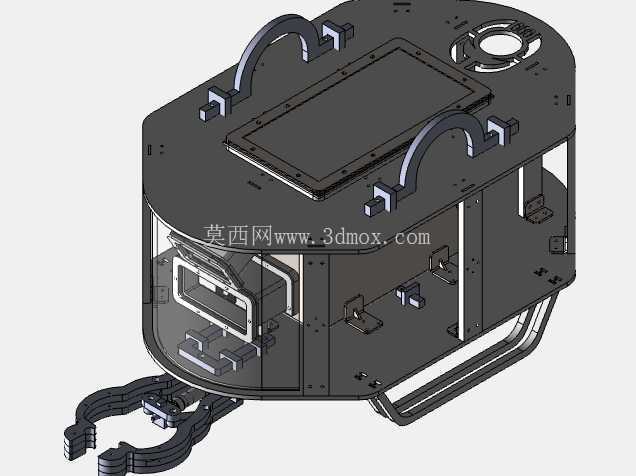

　　这款水下遥控航行器的结构设计，核心围绕近岸浅水域水下作业、水下赛事竞技两类场景展开，整体采用框架式承载加密封舱分体布局，在保证结构强度的前提下尽可能压缩水下航行阻力，同时预留足够的功能拓展接口，适配不同作业场景的载荷更换需求。从结构布局来看，设备整体采用近似八边形的密封主舱作为核心承载单元，主舱顶部预留透明观察窗，可直接观察舱内电子元件的工作状态，同时兼顾顶部补光、摄像模块的安装定位，主舱前端搭载高亮度水下照明模组，照明模组采用独立密封腔体设计，通过径向密封圈与主舱结构实现静密封，可在额定水深下保证舱内干燥，避免电路短路。

　　主舱周向均匀布置四个矢量推进器，推进器安装座采用可调角度设计，可根据实际航行需求调整推进方向，实现水平进退、横向平移、垂直升沉、原地回转全自由度水下机动，相比传统前后布置双推进器的结构，矢量布局的推进效率提升明显，在水下暗流干扰的场景下也能保持稳定的位姿控制，满足水下精细作业的位姿精度要求。主舱前端下方搭载两自由度机械爪结构，机械爪采用舵机直驱加连杆传动的结构形式，爪指表面做防滑齿形处理，可抓取不同形状的水下物体，机械爪的转动关节处采用双O型圈动密封结构，在关节往复转动的过程中始终保持密封性能，避免水渗入舵机腔体造成驱动失效。

　　主舱的密封设计是整个结构的核心部分，舱体与舱盖之间采用周向布置的紧固件压紧平面密封圈，所有过线位置均采用航空级水密接插件，接插件与舱壁之间通过密封胶圈加螺纹压紧的方式实现密封，可满足常规浅水域作业的水密要求，舱体内部预留电子元件安装位，可根据需求搭载控制板、电池、图像传输模块等元件，安装位采用标准化螺孔布局，兼容市面上主流的水下航行器电子配件，无需额外打孔改造即可完成装配。从安装边界来看，设备整体外轮廓尺寸紧凑，可通过狭窄的水下管道、涵洞等受限空间，各外挂模块均采用快拆式安装结构，推进器、照明模组、机械爪均可单独拆卸更换，在水下作业发生部件碰撞损坏时，可快速更换备件恢复作业能力，无需拆解整个主舱结构。结构设计过程中充分考虑了水下配重平衡，主舱内部预留配重块安装槽，可根据搭载的不同载荷调整配重位置，保证设备在水中处于微负浮力状态，既可以在无动力状态下缓慢下潜，也能通过推进器的小推力输出实现悬停，降低航行过程中的能耗。设备底部设置有支撑脚结构，在设备放置于地面或者水下硬质基底时，可支撑整个设备重量，避免外挂的机械爪、推进器直接接触基底造成磕碰损坏，支撑脚采用可拆卸设计，在需要搭载额外底部传感器时，可拆除支撑脚更换为传感器安装支架，拓展设备的作业能力。

　　主舱侧面预留有多个扩展安装位，可根据作业需求加装水下摄像头、水质传感器、声呐探测模块等不同功能载荷，安装位统一采用标准化的螺孔间距，无需重新加工结构件即可完成载荷加装，适配不同场景的作业需求。在结构强度方面，主舱采用轻量化硬质材料加工，在保证耐压能力的前提下尽可能降低整体重量，框架部分的连接位置均做圆角过渡处理，避免应力集中造成结构断裂，推进器安装座做了加厚处理，可承受推进器工作时的持续振动以及水下碰撞的冲击力，保证长时间航行的结构可靠性。整个装配流程采用模块化设计思路，各个功能模块可独立完成装配与密封测试后再进行总装，降低了总装阶段的密封失效风险，每个密封位置都设计有定位止口，装配时可快速定位密封圈位置，避免密封圈错位造成的漏水隐患，适合小批量试制以及参赛队伍的快速加工装配需求。
