小型履带式跟踪行走模组结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1124199
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计
  • 小型履带式跟踪行走模组结构设计

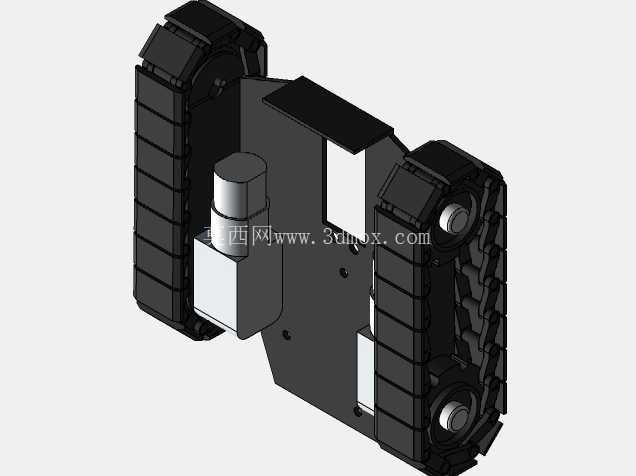

  这款小型履带行走模组,最初是面向室内巡检、桌面级移动作业场景开发的行走执行单元,整体采用双侧对称布局,单模组集成了驱动轮、从动张紧轮、履带链节与外侧防滑履板,不需要额外搭配外置张紧结构即可完成装配,能在平整桌面、轻度粗糙的环氧地坪、薄地毯等常见室内地面稳定行进。从结构设计逻辑来看,整个模组优先控制了整体厚度与侧向安装空间,驱动轮的安装轴孔做了标准的D型切边处理,可直接适配常用的微型伺服舵机输出轴,不需要额外加工联轴器就能完成动力对接,安装时仅需要将舵机固定端与模组侧架的定位孔对齐锁付即可,大幅降低了集成时的二次加工工作量。

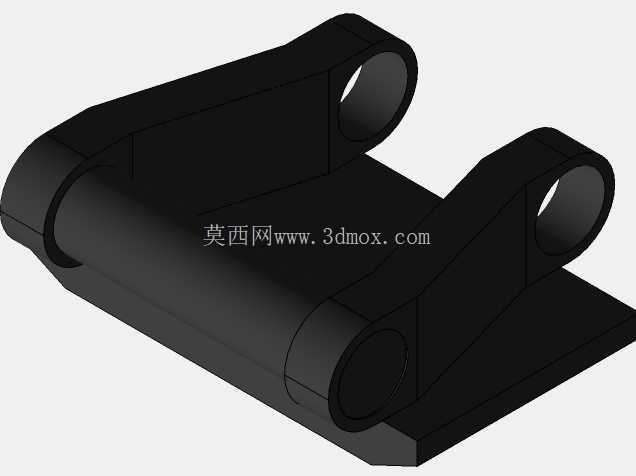

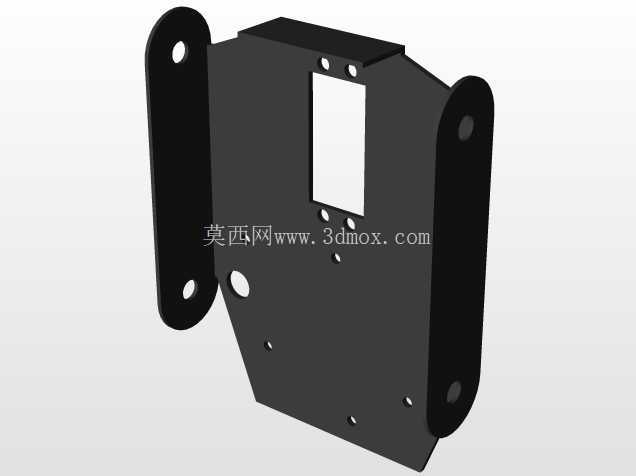

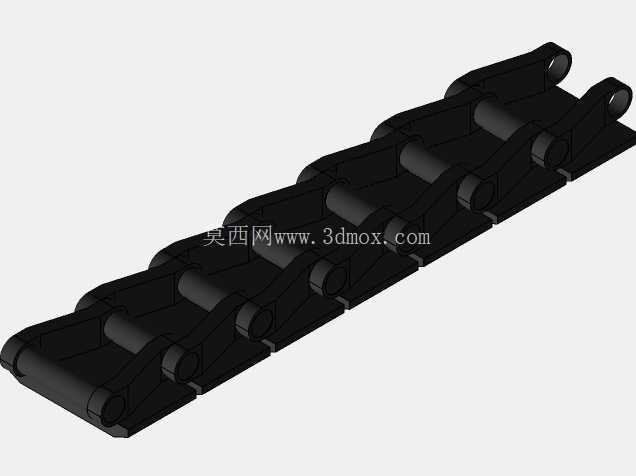

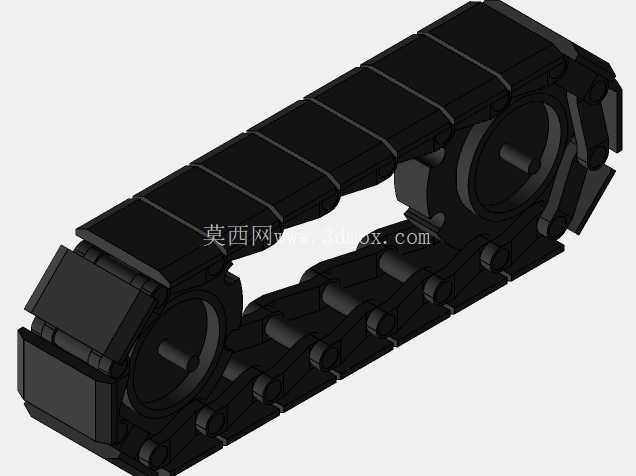

  履带部分采用分段式链节加外侧履板的组合结构,链节之间通过销轴铰接,转动间隙控制在0.1mm以内,既保证了履带绕轮转动时的顺畅度,又避免了间隙过大导致的行进抖动,外侧履板做了微凸的防滑纹理,在光滑亚克力、玻璃表面行进时也能提供足够的摩擦力,不会出现打滑丢步的问题。模组的侧架采用一体化的支撑结构,同时承担了驱动轮、从动轮的轴系支撑与履带侧向限位功能,侧架内侧预留了3mm的限位凸台,刚好卡住履带链节的侧向凸起,能避免履带在行进、转向过程中出现脱链的问题,从动轮的安装位置做了长圆孔设计,装配时可以微调两轮中心距,实现履带张紧度的调整,调整到位后锁付固定螺丝即可,不需要额外增加张紧轮结构,有效压缩了整体的结构重量与外形尺寸。

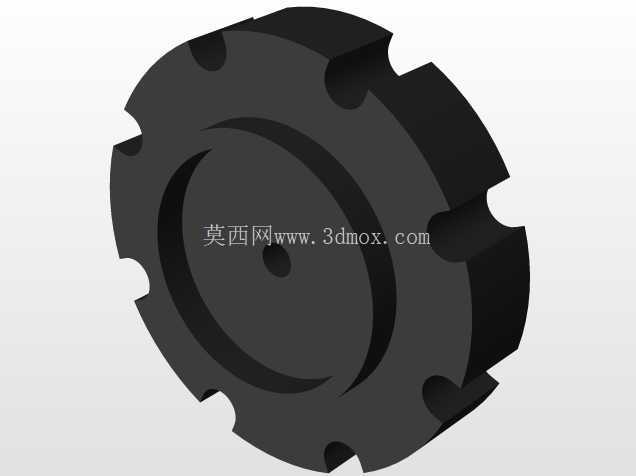

  从安装边界来看,整个模组的宽度控制在常规微型舵机的安装宽度范围内,长度方向的尺寸刚好适配两轮中心距加履带包络的最小尺寸,底部的履带着地平面做了齐平处理,安装到设备主体时,只需要保证模组安装面与设备底板平行,就能保证两侧履带的接地压力均匀,不会出现单侧履带悬空导致的行进跑偏问题。在实际应用场景中,这类小型履带模组常被用于桌面级移动机器人、小型巡检跟踪设备、教学演示移动平台的行走部分,相比轮式行走结构,它的接地面积更大,对地面不平整的适应性更强,即使地面存在1mm以内的接缝、微小凸起,也能平稳通过,不会出现轮式结构容易卡滞的问题;同时履带结构的传动效率更高,动力损耗更小,搭配小扭矩的微型舵机就能带动1kg以内的设备整体重量行进。设计过程中特意对轮系的啮合做了匹配优化,驱动轮的齿形与履带链节的啮合凹槽完全契合,转动时每个齿都能平稳卡入链节凹槽,不会出现跳齿、异响的问题,从动轮采用无齿的光面轮结构,既能支撑履带回转,又不会因为齿形啮合带来额外的阻力,也降低了零件的加工精度要求。整个模组的所有结构件都做了等壁厚处理,壁厚均匀控制在2mm,不管是采用3D打印加工还是注塑开模生产,都能避免壁厚不均导致的变形问题,装配时所有销轴都采用过盈配合压入侧架对应的安装孔,不需要额外涂胶或者加卡簧固定,就能满足长时间往复行进的结构强度要求,不会出现销轴松脱的故障。

  在转向控制方面,单组模组作为单侧行走单元,搭配两组相同的模组对称布置在设备两侧,通过差速控制就能实现原地转向、小半径转弯等动作,转向时履带的滑动阻力被控制在合理范围内,不会因为阻力过大导致舵机过载。另外,模组的顶部预留了平整的安装面,上面分布了四个标准的M2安装孔位,可以直接固定设备的上层承载板,不需要额外设计转接支架,上层的传感器、控制板、电池等部件都可以直接安装在承载板上,整体集成度非常高。针对跟踪场景的使用需求,模组的行进平稳性做了专门优化,履带运转时的上下跳动量控制在0.2mm以内,不会因为履带抖动影响上层视觉传感器、跟踪模块的采集精度,能满足视觉跟踪、信号跟踪类设备对行走稳定性的要求,即使在低速行进状态下,也能保持匀速平稳,不会出现卡顿、窜动的问题。
