45度偏置辊轮全向移动麦克纳姆轮结构

在智能仓储AGV、巡检机器人、复合移动作业平台这类需要窄空间灵活走位的设备开发中，行走轮系的选型直接决定了整机的移动精度与场地适配能力，麦克纳姆轮正是这类场景下应用极广的核心行走部件。这款轮体的核心设计逻辑，是通过轮缘周向均布的小辊轮轴线与主轮轴线呈45度夹角布置，将主轮的旋转驱动力分解为纵向与横向两个独立的矢量分量，通过四个同规格轮组的差速配合，无需额外转向机构即可实现整车前行、横移、斜行、零半径回转等全向移动动作，尤其适配通道宽度有限、需要频繁对位调整的作业场景，比如产线边的物料转运、密集仓储货架下的穿梭行走、狭小舱室内的巡检作业，都能依靠这种轮系的移动特性大幅降低设备的转弯空间需求。

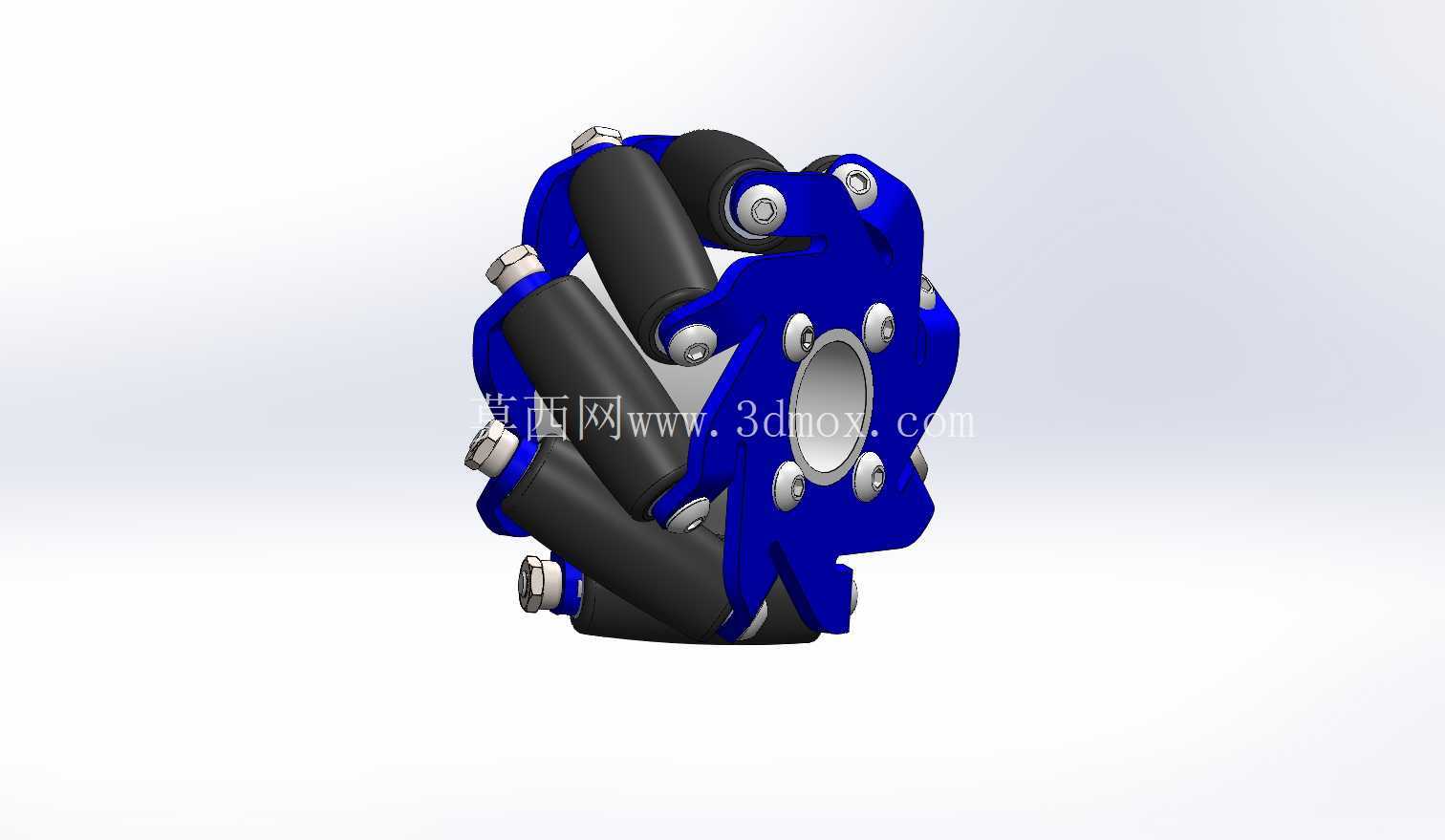

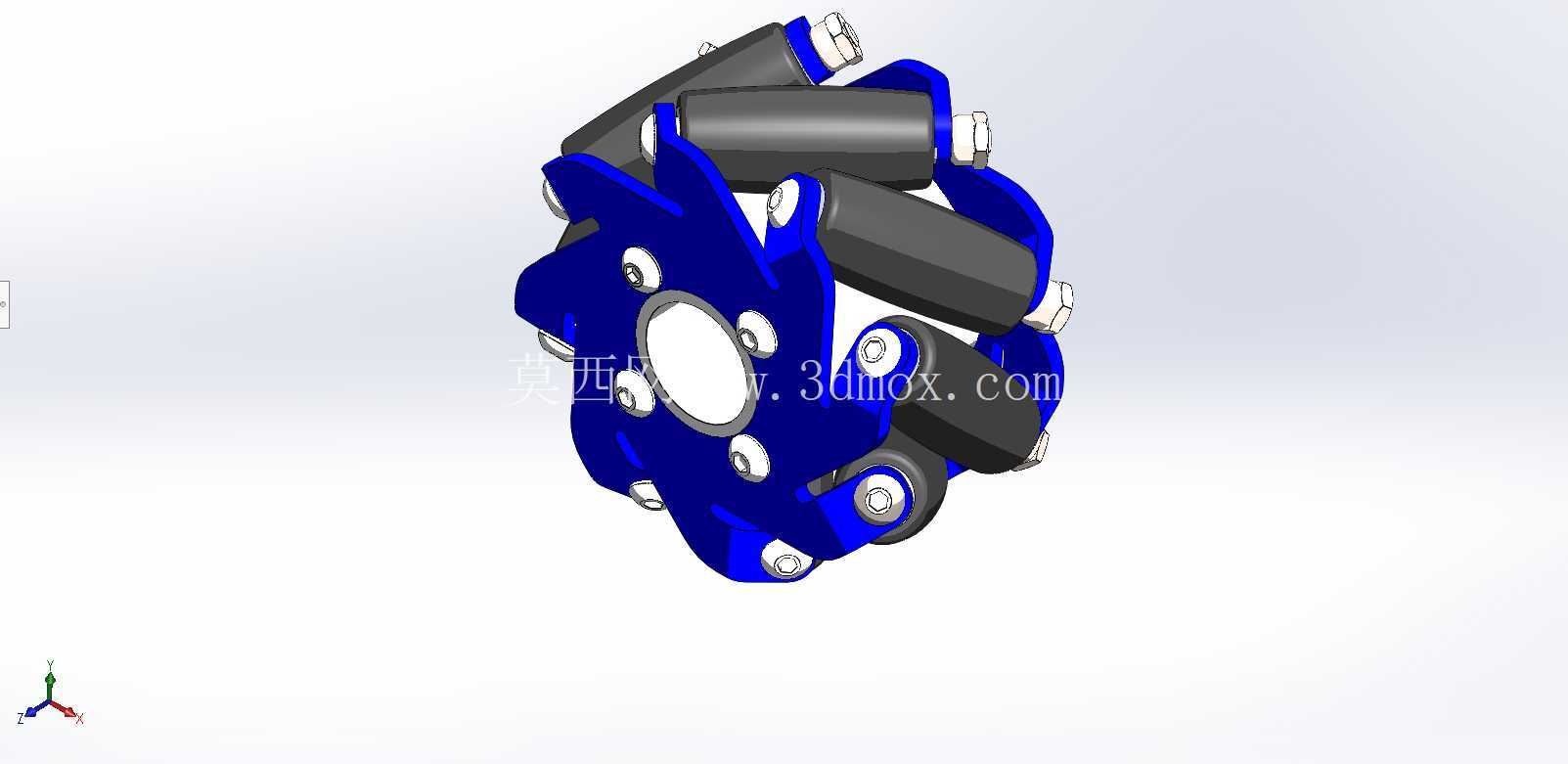

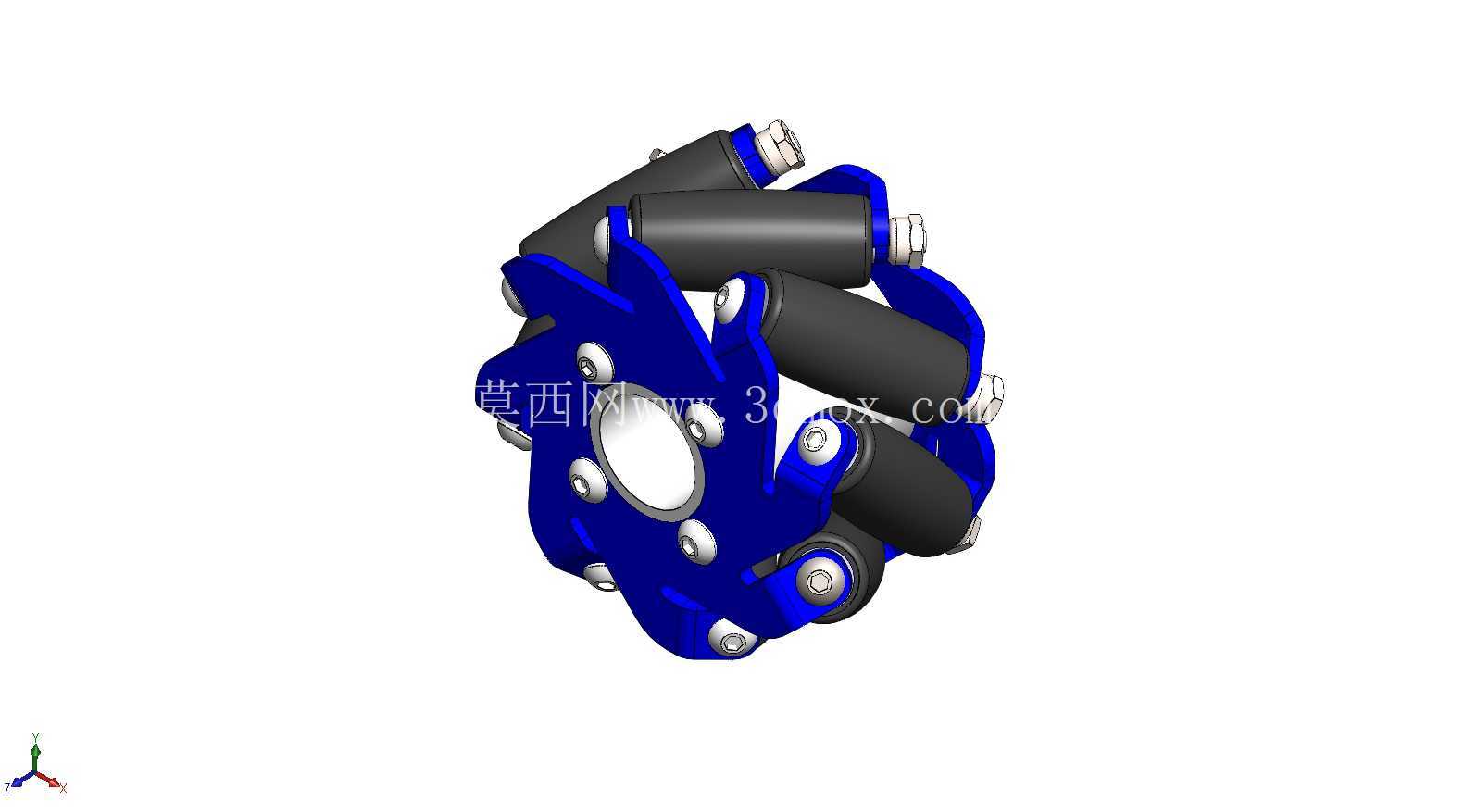

从结构设计细节来看，这款轮体采用分体式蓝色轮毂作为主承载基体，轮毂周向均匀开设辊轮安装位，每个安装位通过销轴独立固定黑色包胶小辊轮，辊轮自身可绕自身轴线自由旋转，相邻辊轮的轮廓包络形成连续的圆形滚动面，避免轮体转动过程中出现高低落差带来的行走颠簸。设计时特意将小辊轮的外圆做了微弧修形，而非直圆柱结构，这一细节是为了让辊轮与地面接触时始终保持连续的线接触，减少硬接触带来的振动，同时避免直辊轮在换向时出现的卡滞、运动不平顺问题，实际测试中，这种微弧辊轮在环氧地坪、平整水泥地面、薄PVC地胶等常见工业地面上都能保持稳定的滚动状态，不会出现明显的滑动顿挫。

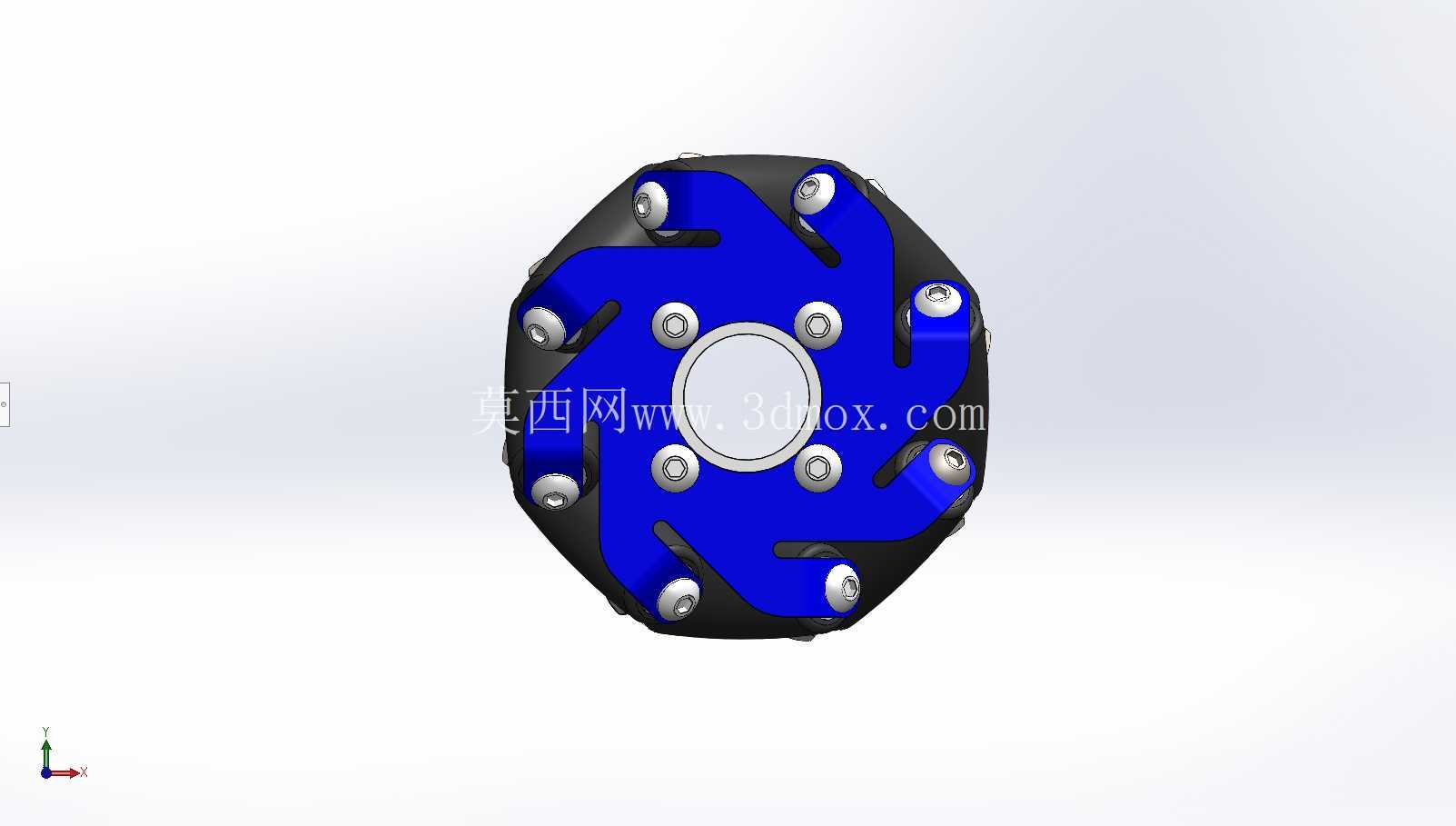

安装边界方面，这款轮体的中心设置了标准的法兰安装孔位，孔位周向均布，可直接适配常规的行星减速电机输出法兰，安装时需要保证轮体的安装端面与电机输出轴的垂直度，误差控制在0.1mm以内，避免轮体转动时出现端面跳动影响行走精度。轮体的径向尺寸与辊轮的长度经过匹配设计，在保证单轮额定承载能力的前提下，尽可能压缩了轮体的轴向宽度，为整车的底盘布局留出更多空间，单轮的承载能力按照辊轮的数量与单辊承载做冗余设计，常规四组轮组搭配使用时，可满足中轻型移动设备的承载需求，不会出现单辊过载变形的问题。

实际选型应用时需要注意，麦克纳姆轮的安装必须严格遵循轮组的布置角度要求，四个轮体的小辊轮方向需要按照X型或O型的规范排布，才能正确合成各个方向的移动矢量，若安装角度出现偏差，会直接导致整车行走跑偏、横移时出现斜向滑动的问题。同时轮体的辊轮销轴处需要预留定期润滑的空间，长期在多粉尘场景使用时，可在辊轮两侧加装防尘密封圈，避免粉尘进入辊轮转动副造成卡滞。不同于普通的万向脚轮，麦克纳姆轮的移动不需要转向结构的辅助，完全依靠轮组间的转速差实现方向调整，因此底盘的控制逻辑需要匹配对应的解算算法，将整车的移动速度指令分解为每个轮体的独立转速信号，才能实现流畅的全向移动效果。在物料搬运场景中，搭载这种轮系的AGV可以直接在货架通道内完成横向平移对位，不需要预留传统车轮需要的转弯半径，能将仓储空间的利用率提升30%以上；在服务机器人、巡检机器人场景中，这种轮系可以让设备在狭窄的走廊、设备间隙中灵活调整位置，完成精准的点位停靠，不会因为转向空间不足无法靠近作业点位。
