这款XYZ三轴结构的数控加工设备,核心面向小尺寸工件的精密加工场景,在创客工坊、职业院校机械实训课堂、小型产品打样工作室中都能适配使用,可完成软金属、工程塑料、木质板材等多种材质的铣削、雕刻、钻孔作业,相比大型工业加工中心,它的占地空间更小,部署灵活,不需要专门的重型设备安装基础,普通的防静电工作台面即可完成架设,适合小批量定制化零件的快速加工需求。

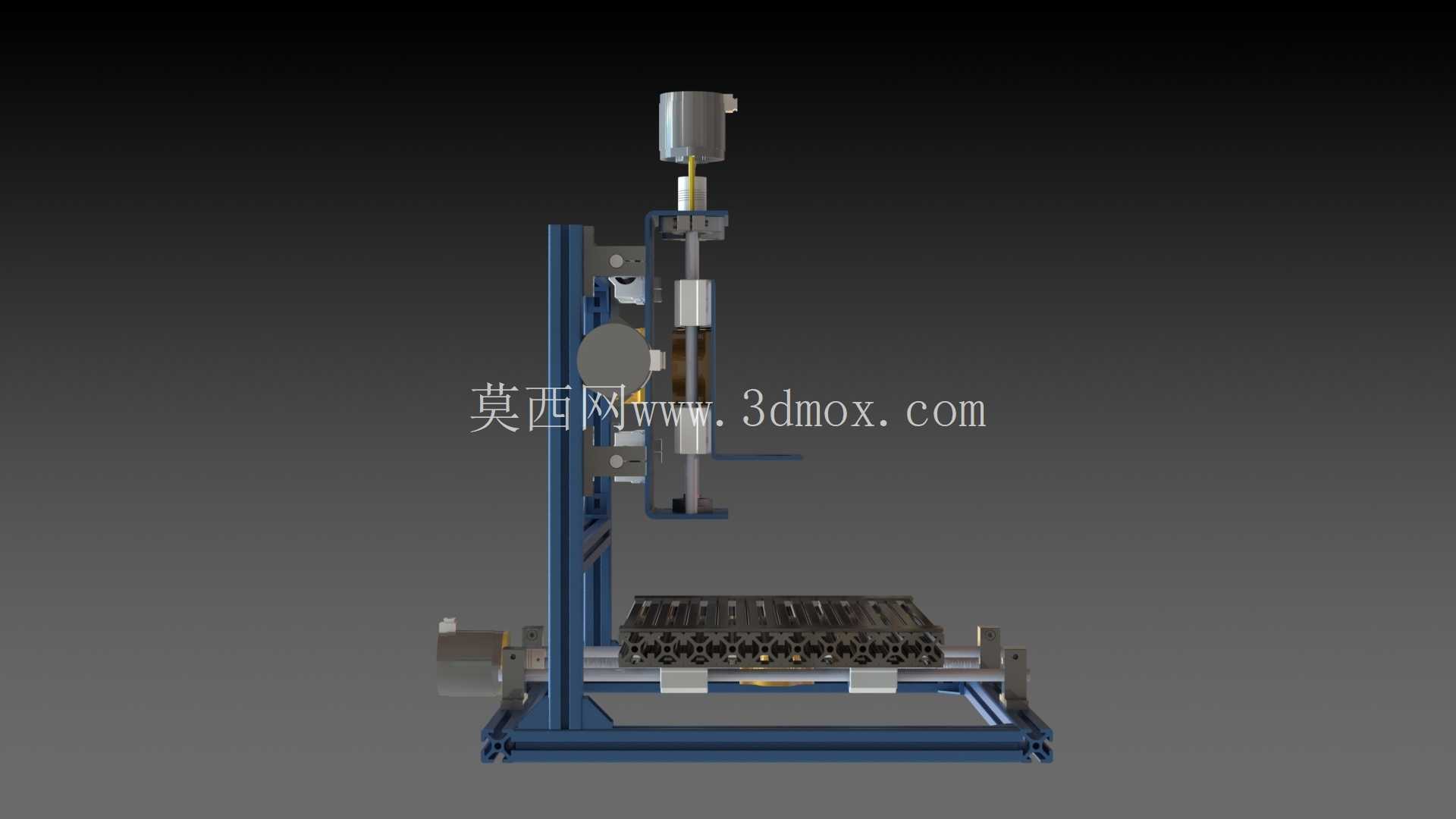

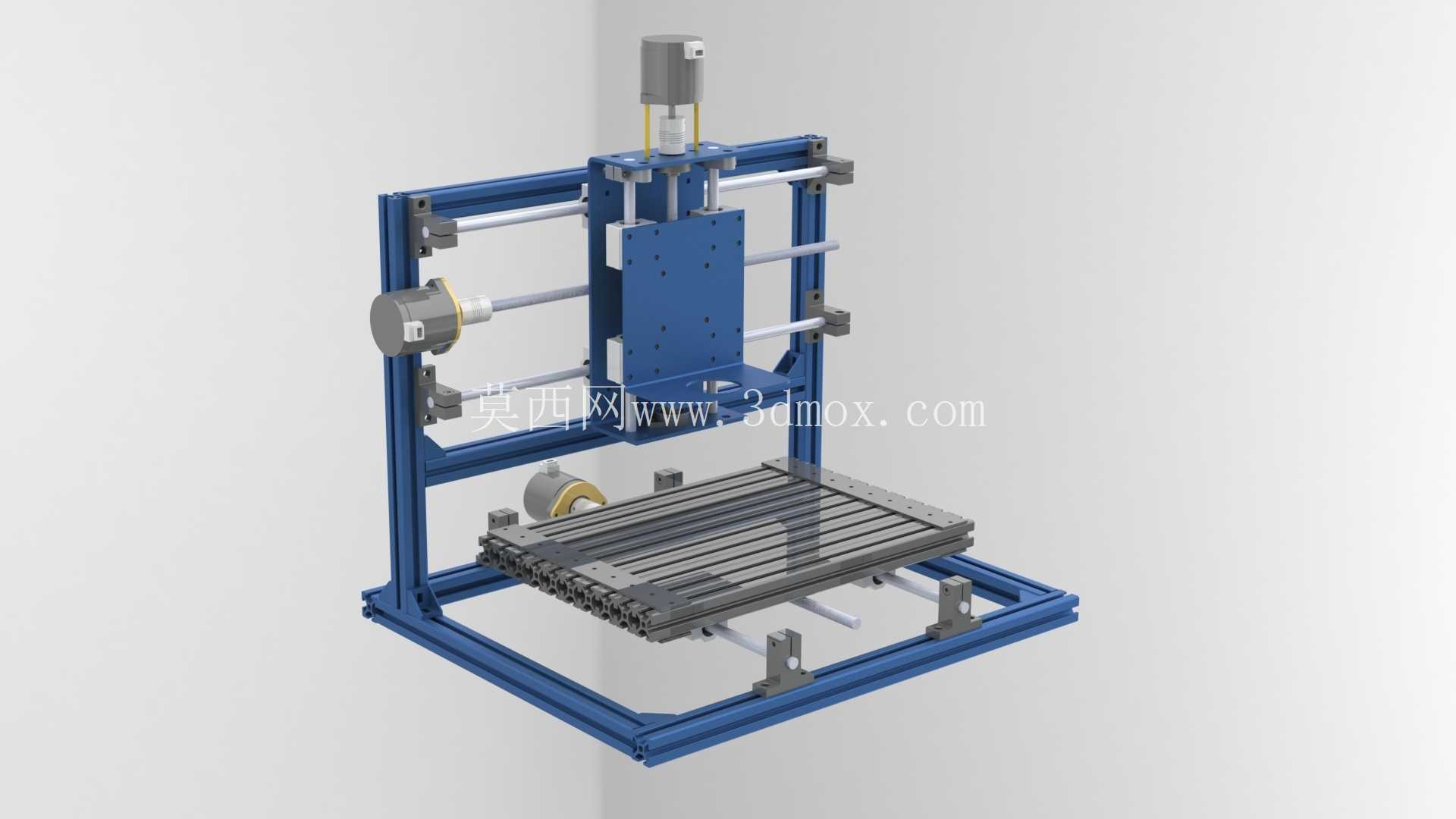

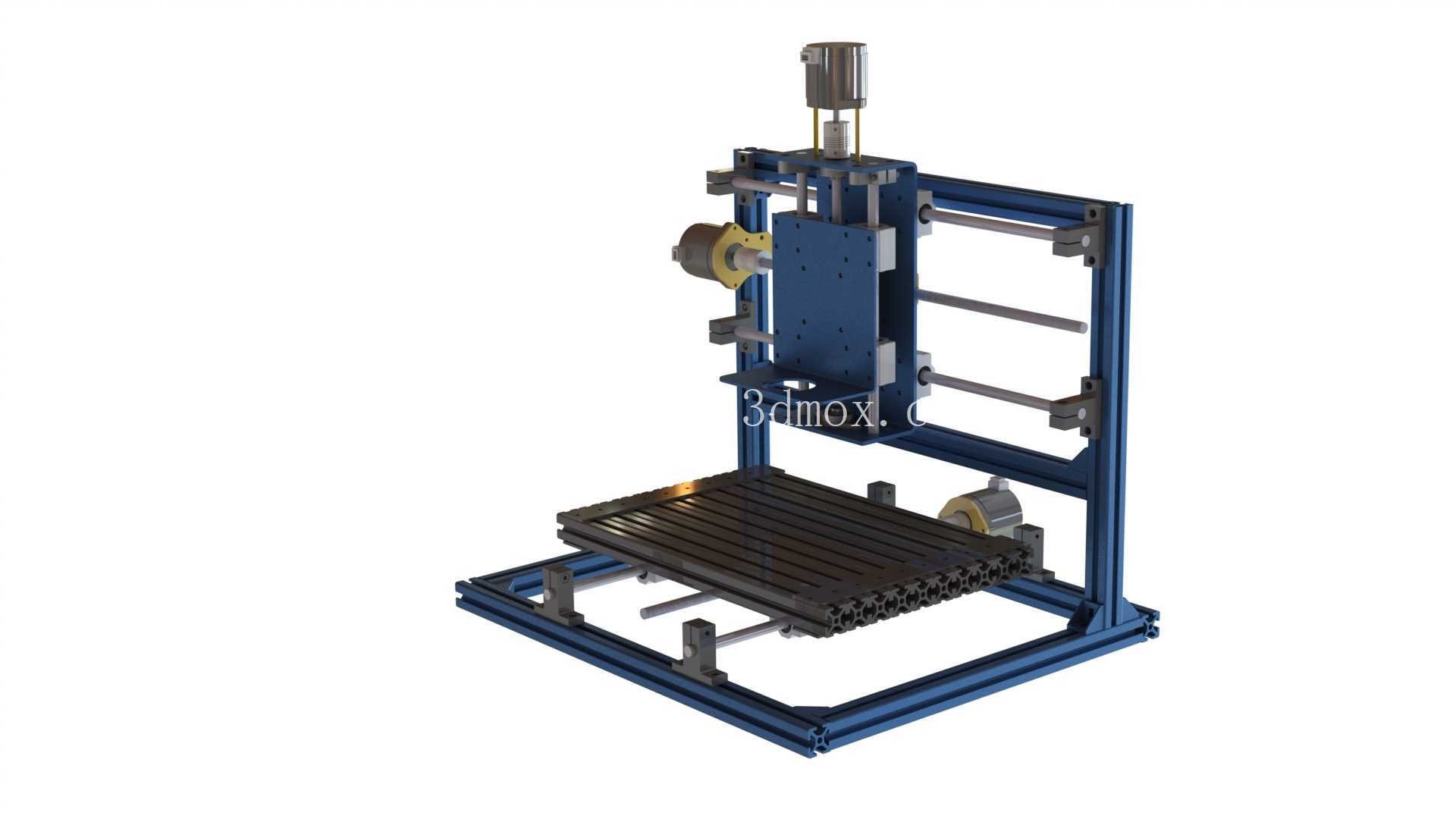

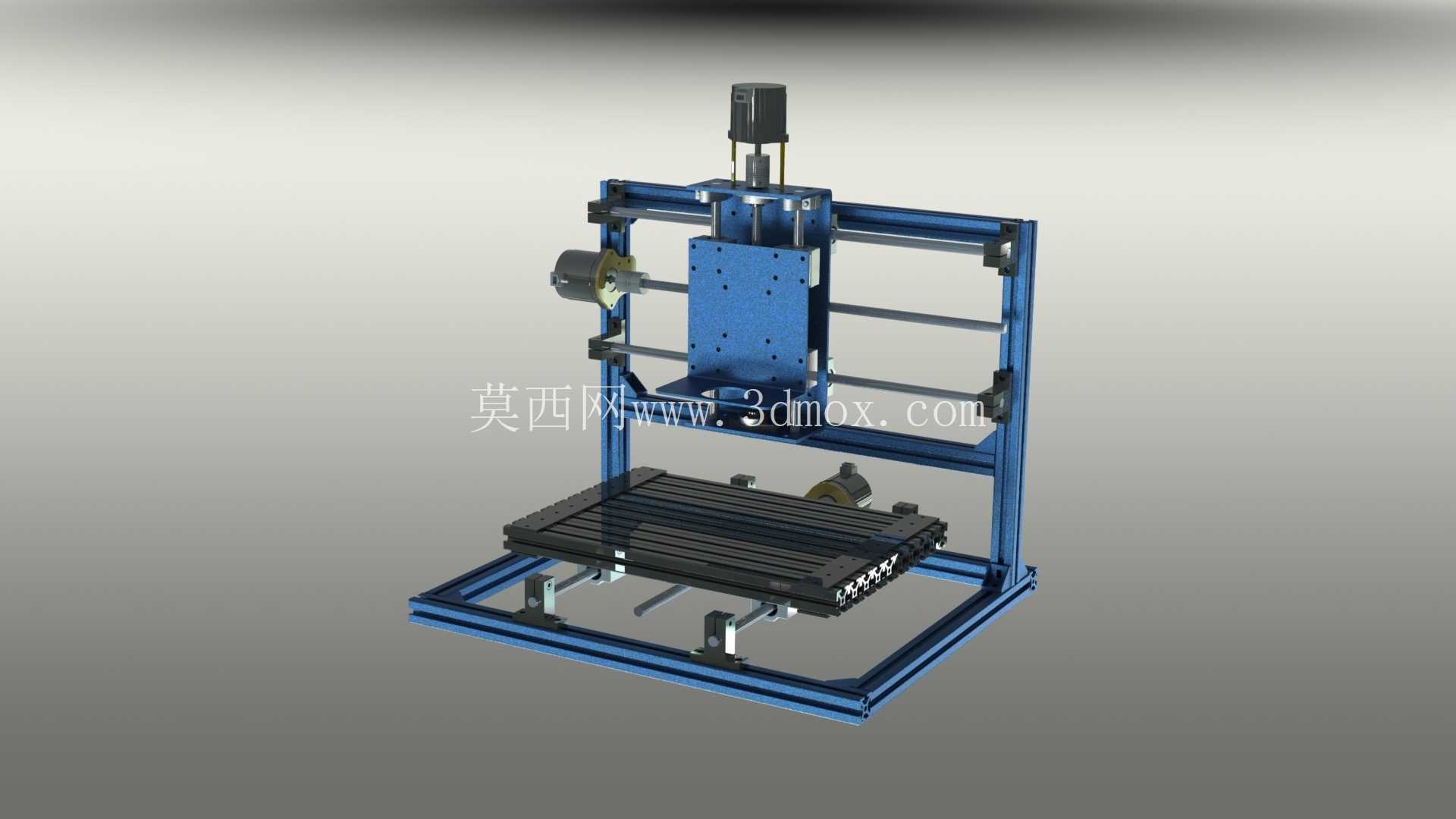

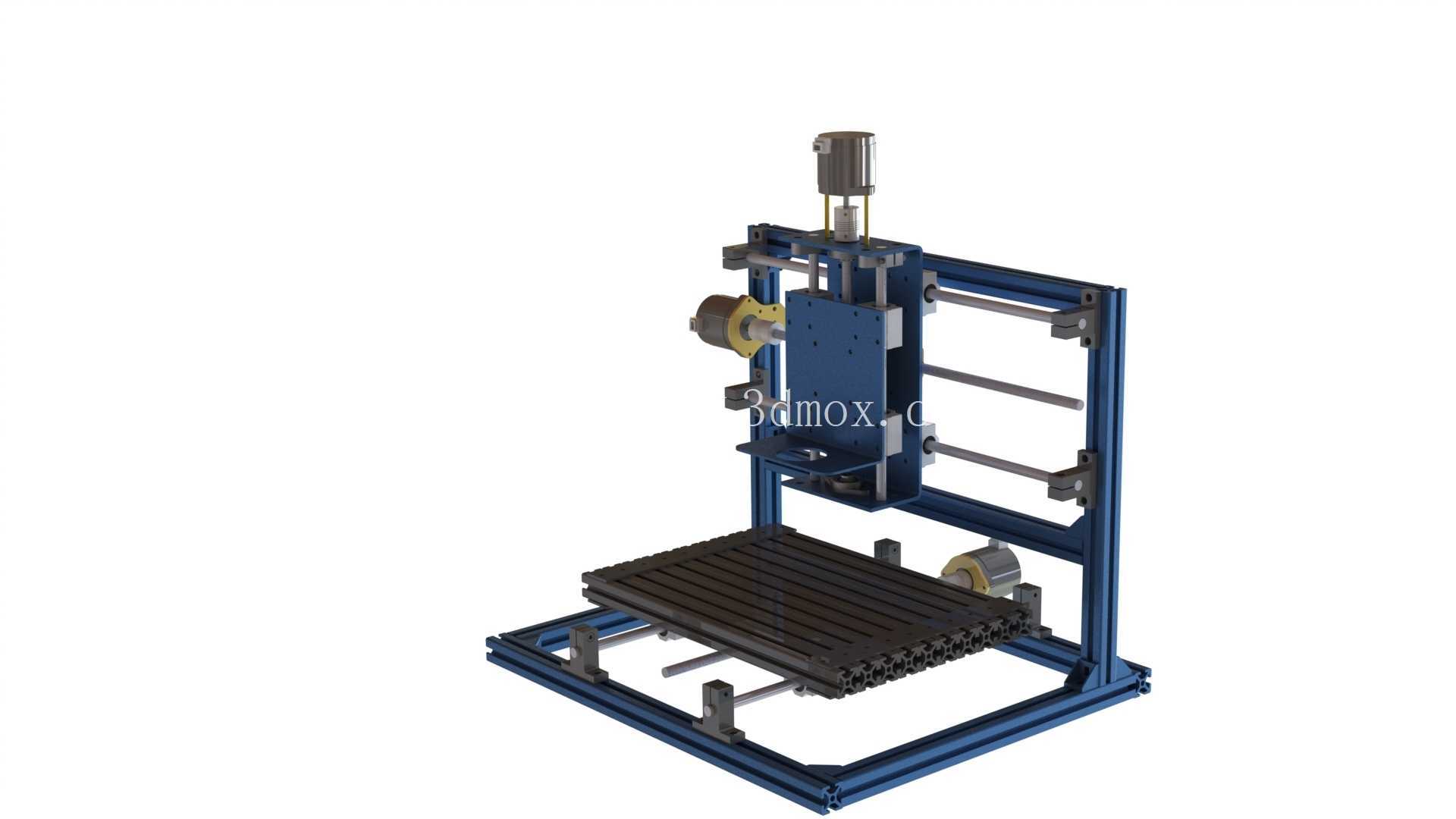

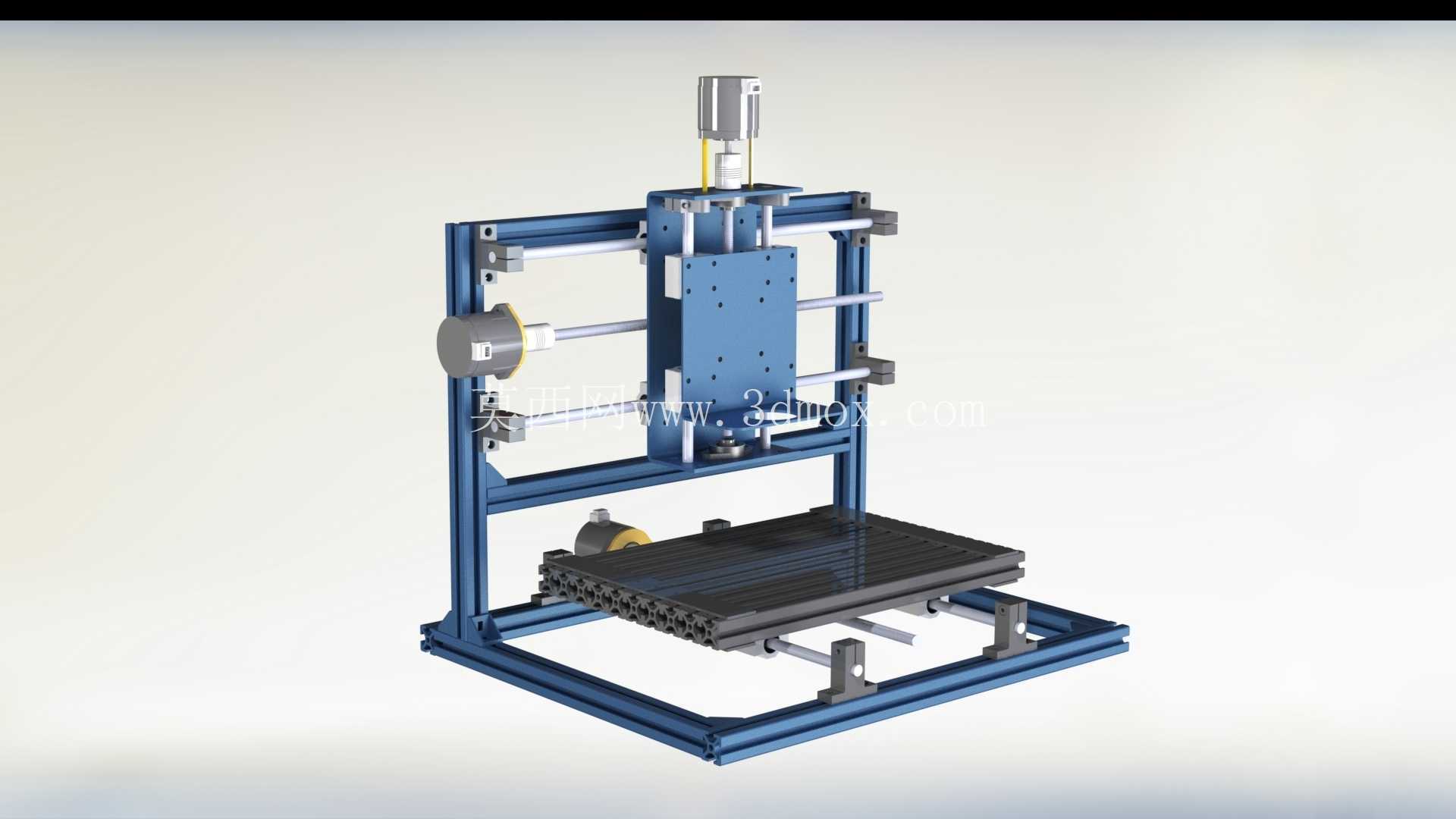

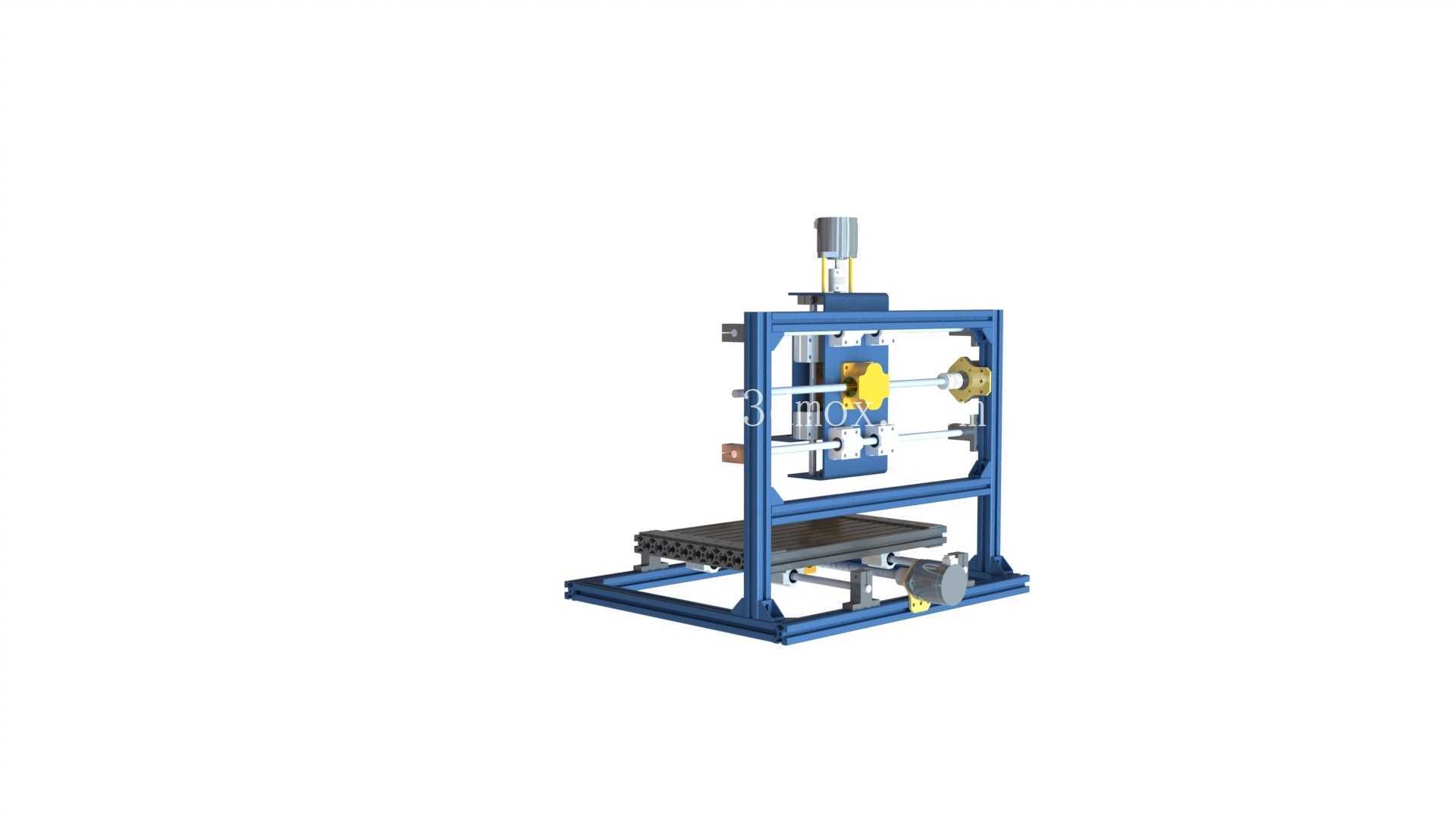

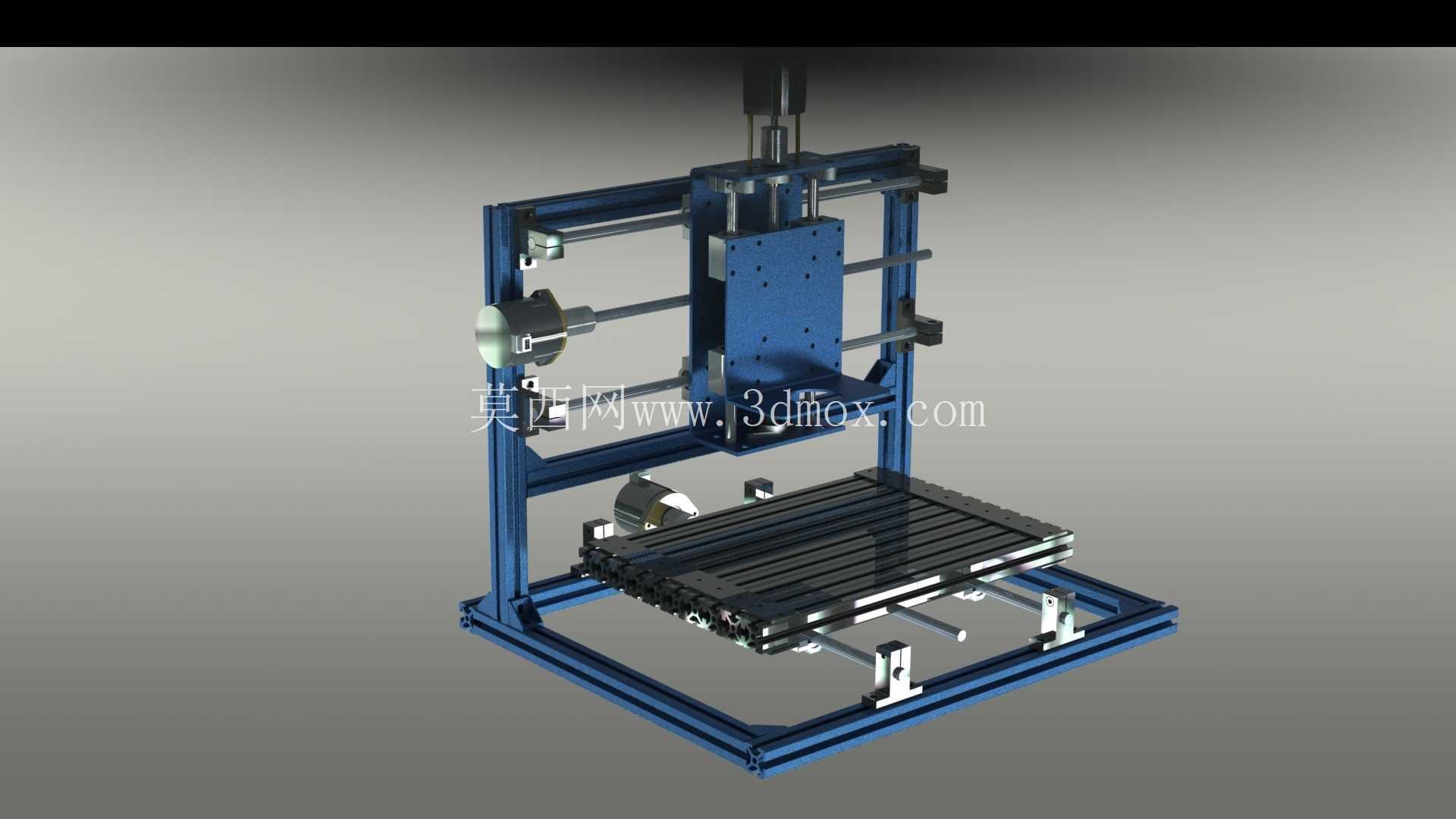

从结构设计逻辑来看,设备采用了经典的龙门式动梁布局,Z轴加工头组件安装在X向横向滑台上,X向滑台搭载在Y向两侧的纵向支撑导轨上,下方的加工平台为固定安装结构,这种布局的优势在于运动部件的重量分配更均衡,高速运动时的整机震动更小,能有效保障加工过程中的进给稳定性。三个轴向的传动均采用了光轴导轨配合丝杠传动的组合,光轴导轨负责承载径向载荷、限制运动自由度,丝杠则负责将伺服电机的旋转运动转化为直线进给运动,传动间隙小,进给精度可控,每个轴向的行程两端都设置了硬限位结构,避免运动超程造成的机械碰撞损坏。

Z轴组件的安装板采用了加厚的钢板加工而成,表面做了发黑防锈处理,安装面上预留了标准的主轴电机安装孔位,可根据加工需求适配不同功率的高速主轴,满足不同材质的切削转速要求。主轴的进给方向垂直于下方的加工平台,加工时刀具沿Z轴向下进给,配合X、Y轴的平面运动,即可完成二维轮廓雕刻、三维曲面铣削等复杂加工路径。设备的框架主体采用标准工业铝型材拼接搭建,连接部位采用角码加螺栓的紧固方式,装配时可根据实际需求调整各轴的平行度与垂直度,后期维护时拆卸更换配件也十分便捷,框架底部设置了四个可调式支撑脚,可通过调整脚杯高度来校平整机水平,避免因台面不平整导致的加工精度偏差。

下方的加工平台采用了T型槽结构设计,平台表面经过磨削处理,平面度控制在合理公差范围内,T型槽内可装入T型螺栓配合压板来固定待加工工件,也可根据需求加装专用的工件夹具,适配不同外形的工件装夹需求。平台的安装位置经过精确计算,确保在X、Y轴全行程运动范围内,主轴刀具都能覆盖到平台的有效加工区域,不会出现加工死角。设备的走线全部沿铝型材的内置槽道布置,外部加装线槽保护,避免运动过程中电缆被拉扯、磨损,所有运动部件的导轨、丝杠部位都预留了润滑注油点,日常维护时可定期加注润滑脂,降低运动摩擦阻力,延长传动部件的使用寿命。

在实际安装部署时,需要注意设备后方预留至少150mm的走线与散热空间,两侧预留不小于100mm的操作维护空间,整机的高度方向需要预留足够的主轴上下运动空间,避免顶部的电机与上方的置物架发生干涉。设备的控制箱可独立放置在工作台侧方,通过屏蔽电缆与三个轴向的驱动电机、主轴电机连接,屏蔽层可靠接地,可降低信号干扰,避免加工过程中出现丢步、进给异常等问题。从建模细节来看,所有的连接螺栓、轴承座、电机安装座都按照实际工业标准件的尺寸建模,装配关系完全符合实际机械装配逻辑,没有出现干涉、过约束等不符合工程实际的问题,可作为同类小型数控设备设计的参考结构,也可用于机械专业的数控设备结构教学演示,帮助学习者理解三轴数控设备的运动原理、传动结构设计思路与装配逻辑。
