Ender3打印机Y轴步进电机固定支架

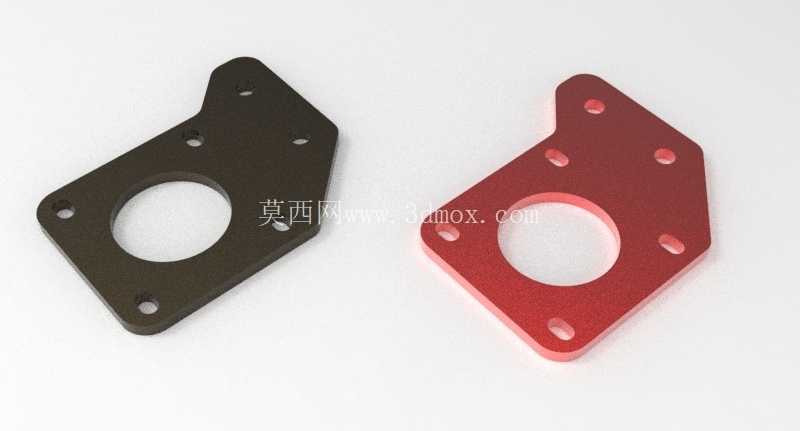

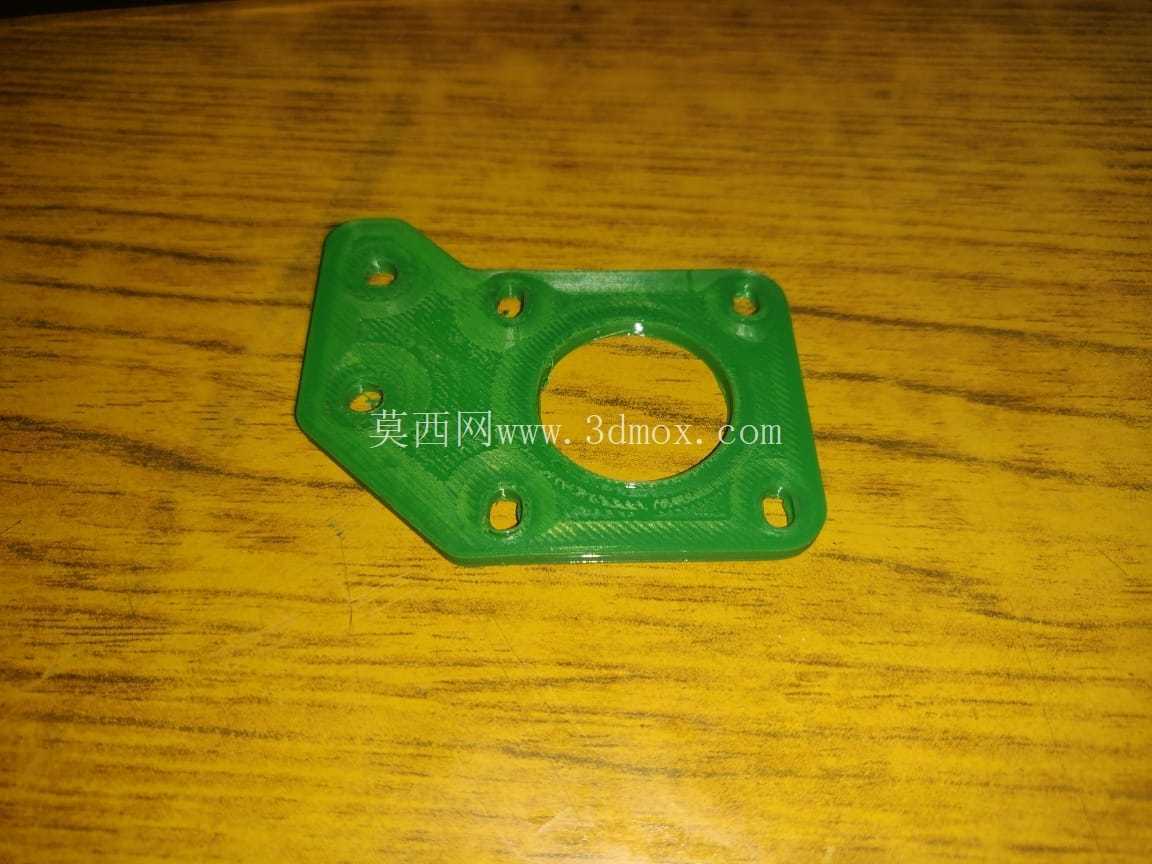

　　桌面级FDM3D打印机在长期高频次往复运动工况下，Y轴传动端的步进电机安装支架是容易出现应力疲劳失效的结构件，不少用户在设备使用半年到一年区间，会遇到原支架因持续受传动带张紧力、电机启停冲击载荷出现弯曲形变，甚至安装孔位开裂的问题，直接导致Y轴传动同轴度偏差，打印件出现层纹错位、尺寸精度超差，严重时会造成传动带跳齿、运动卡滞，直接中断打印作业。这款替代支架的设计，完全围绕Ender3系列机型的Y轴安装空间做适配，不需要对设备原有型材框架做任何二次打孔、切割改造，可直接替换原厂损坏的支架完成装机。从结构设计逻辑来看，支架主体采用平板式异形轮廓，完全避让Y轴运动行程内的所有运动部件，不会和打印平台的运动滑块、同步带轮、型材槽内的限位开关触发片产生运动干涉。中心位置的大尺寸通孔是步进电机的定位安装位，孔径严格匹配42型步进电机的前端止口尺寸，装配时电机前端止口可完全嵌入孔内，保证电机输出轴和Y轴传动轮的同轴度，避免因安装错位带来的传动阻力增大、电机负载异常升高的问题。

　　围绕中心通孔周向布置的六个安装孔，其中四个孔对应42步进电机的标准安装孔距，采用沉孔设计，装配时内六角螺丝从支架背面穿入锁紧电机，螺丝头部完全沉入沉孔内，不会突出支架表面刮蹭运动中的同步带或是打印平台侧边结构；剩下的两个孔位对应Y轴铝型材框架上的原有安装点位，孔位间距和原厂支架完全一致，不需要额外调整安装位置，直接用原厂的T型螺母和螺丝就能完成固定。支架的整体厚度做了针对性加强，比原厂注塑支架的有效受力厚度提升30%左右，材料适配3D打印的FDM工艺，用户自行打印时选择PETG或是ABS材料，就能获得足够的结构强度，完全承受同步带的常规张紧力以及电机高速启停带来的冲击载荷，不会出现长期使用后的形变问题。

　　从安装边界尺寸来看，支架的外轮廓最大宽度、长度完全控制在原厂支架的占用空间范围内，最外侧的斜切边角做了圆弧过渡处理，既减少了3D打印时的支撑用料，也避免尖锐边角在装机调试时划伤操作人员。装配过程中，只需要先将步进电机固定在支架上，再把整体组件对齐铝型材上的安装槽位，预紧螺丝后调整同步带张紧度，确认电机输出轴上的同步轮和Y轴从动轮处于同一平面，同步带运转无偏磨后再完全锁紧所有固定螺丝即可，整个替换过程不需要复杂的测量校准，普通用户参照设备原有拆机流程就能完成更换。

　　实际装机测试中，这款支架安装后Y轴运动的重复定位精度可恢复到设备出厂时的公差范围内，连续数百小时的打印作业中，支架没有出现形变、松动的情况，同步带运转平稳无异常异响，有效解决了原厂支架易断裂形变的痛点。在设计过程中，还特意对孔位的公差做了适配性调整，3D打印时常规的0.2mm层厚、4层壁厚参数下，安装孔不需要额外铰孔就能顺利穿入对应规格的螺丝，电机止口位也能轻松嵌入，不会出现过紧装不进去或是过松定位不准的问题。支架的受力路径做了优化，从型材安装点到电机固定位的力传递路径上没有明显的应力集中缺口，所有转角位置都做了圆角过渡，避免长期受载下从转角位置出现裂纹。对于日常高频使用Ender3系列3D打印机的用户、桌面级设备运维人员来说，这款支架是成本极低的故障替换方案，不需要更换整组Y轴传动组件，只需要自行打印该零件就能快速修复设备故障，恢复设备的打印精度。
