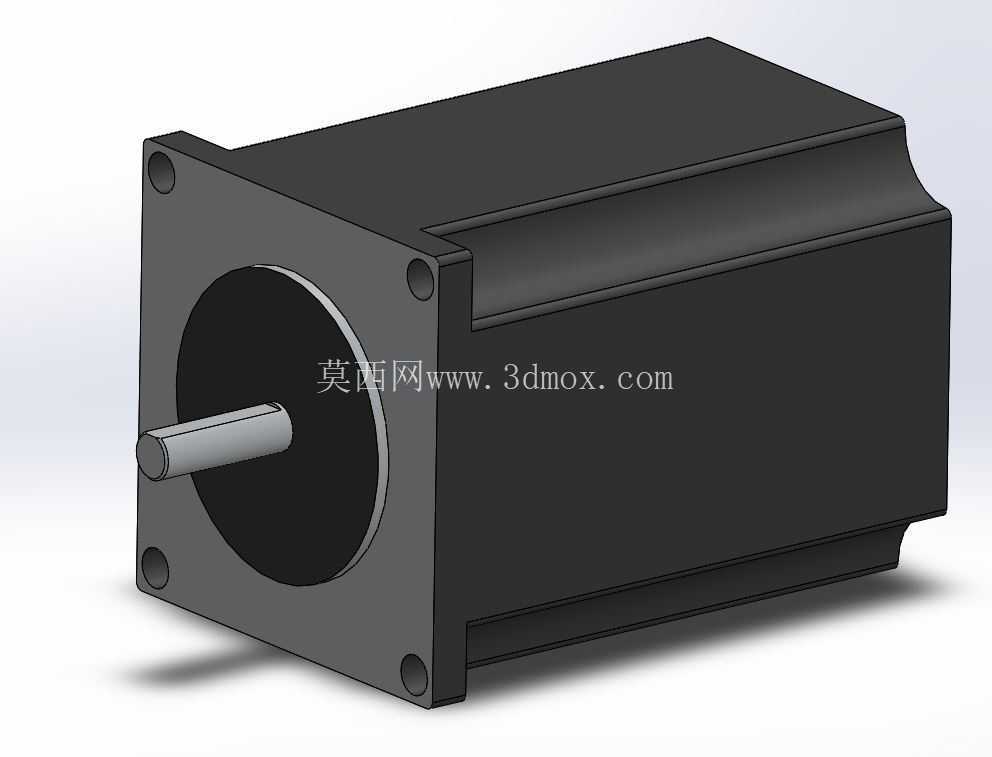

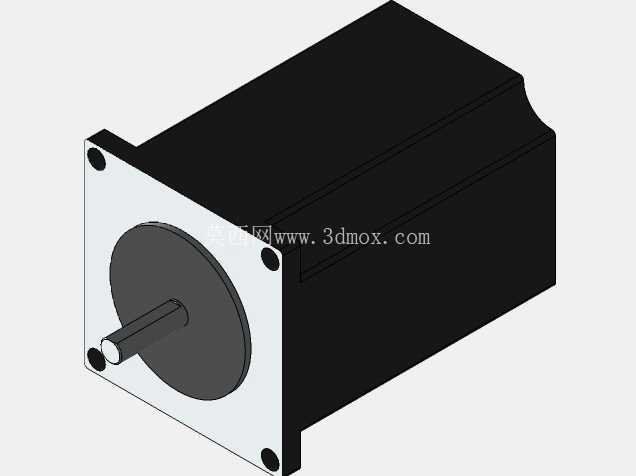

NEMA23规格76mm机身19KGCM步进电机

在中小型自动化设备的传动选型环节里，57机座也就是NEMA23规格的步进电机一直是覆盖场景最广的执行元件之一，这款机身长度76mm、保持扭矩19KGCM的步进电机，刚好卡在中小负载点位运动的扭矩需求区间，既不会像短机身低扭矩型号那样在带载启动时出现失步，也不会像长机身大扭矩型号那样占用过多安装空间、增加不必要的设备转动惯量。从实际应用场景来看，这类步进电机大量用在桌面级3D打印机的Z轴升降传动、小型皮带输送线的主动辊驱动、点胶机的XYZ三轴位移平台、小型雕刻机的进给轴传动、自动拧螺丝机的送料机构驱动，还有一些小型包装设备的拉膜、送料工位，这些场景的共性是不需要伺服电机那样的超高响应精度与闭环反馈，但对成本控制、安装便捷性、低速运行的扭矩保持能力有明确要求，步进电机开环控制的特性刚好匹配这类需求，不需要额外加装编码器就能实现稳定的点位定位，搭配细分驱动器就能把步距角细分到足够小，避免低速运行时的爬行震动问题。

从产品功能特性来看，这款步进电机采用两相混合式结构，定子绕组的排布经过优化，低速运行时的扭矩输出平顺性更好，不会出现明显的共振区间，转子的惯量匹配经过调校，在快速启停的工况下不会出现过冲或者丢步，输出轴采用标准D型切面设计，和同步轮、联轴器、齿轮等传动件连接时不需要额外做防转加工，靠顶丝就能实现可靠的扭矩传递，不会出现长时间运行后轴连接打滑的问题。前端盖的安装法兰采用标准NEMA23安装尺寸，四个安装孔的位置度公差控制在0.02mm以内，和市面上通用的57电机安装支架、法兰座完全兼容，设备设计时如果要替换同规格不同品牌的电机，不需要重新加工安装位，直接替换就能使用，大幅降低了设备改型的设计成本与加工成本。

从设计思路上来说，这款电机的外形设计完全遵循标准化、通用化的选型原则，机身采用方形拉伸铝壳，既保证了壳体的结构强度，又能通过铝壳的散热面把绕组运行产生的热量快速散发出去，长时间连续运行时的绕组温升控制在合理区间，不会因为过热导致绕组绝缘老化、扭矩衰减。后端预留了标准的编码器安装位，如果后续需要升级成闭环步进电机，不需要更换电机本体，直接加装编码器和闭环驱动器就能实现位置反馈，满足更高精度的传动需求，这种模块化的设计思路给设备的后续升级留足了冗余，不需要在初始设计时就选用成本更高的闭环型号，能根据实际的工况需求灵活调整配置。

从外形尺寸与安装边界来看，这款电机的法兰安装面尺寸为57mm×57mm，四个安装孔的中心距为47.1mm，安装孔直径为5.2mm，适配M5的安装螺丝，输出轴的直径为8mm，轴伸长度为24mm，D型切面的平面到轴中心的距离为7mm，搭配联轴器时只要选内孔8mm带顶丝的标准件就能直接安装。机身总长度为76mm，这个长度是从法兰安装面到电机后端盖的总尺寸，设计设备安装腔的时候，只要预留出不小于80mm的轴向空间，同时在径向留出接线与散热的间隙，就能保证电机安装后不会和周边结构件产生干涉。电机的出线方向在后端盖侧面，接线端采用标准的四相接线定义，和市面上绝大多数两相步进驱动器的接线定义兼容，接线时不需要额外调整线序，只要按照A+、A-、B+、B-的对应关系接好就能正常调试运行。

在实际结构设计选型时，需要注意这款电机的保持扭矩是在额定电流下的静态扭矩，运行时的输出扭矩会随着转速升高而逐步衰减，在转速超过300转/分钟的时候扭矩会有明显下降，所以选型时要核算实际运行转速下的负载扭矩，预留30%左右的扭矩余量，避免高速运行时出现带载能力不足的问题。另外安装时要保证电机和被驱动轴的同轴度，同轴度误差控制在0.1mm以内，如果同轴度偏差过大，会导致电机轴承承受额外的径向力，长时间运行会出现轴承异响、输出轴磨损的问题，缩短电机的使用寿命。如果是用在垂直传动的工况下，还要注意搭配抱闸机构或者配重结构，避免设备断电时电机失去保持扭矩，导致负载下滑造成设备损坏或者安全隐患。
