MD25双路直流电机驱动控制板结构设计

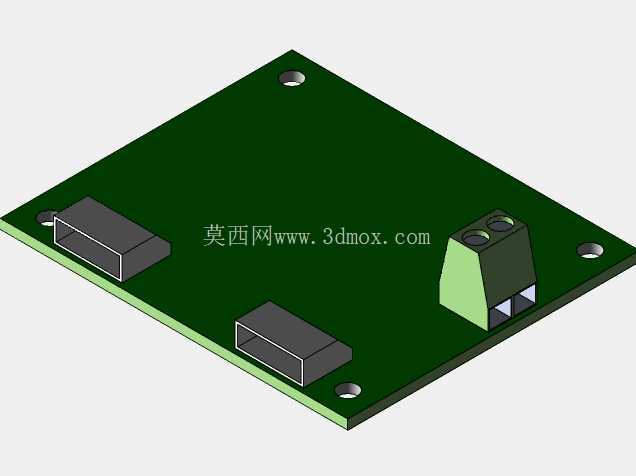

　　在小型移动机器人、教育类智能小车、桌面级自动化执行机构的开发场景中，电机驱动板是连接主控单元与动力输出部件的核心桥梁，MD25驱动板的结构设计完全围绕嵌入式安装、接线便捷性、空间适配性展开，没有冗余的结构设计，所有特征都服务于实际装配与使用需求。从三维结构来看，该驱动板采用标准FR-4环氧玻纤基板作为承载主体，板体轮廓为规则矩形，四个边角位置设计了金属化安装孔，孔位的中心距经过严格匹配，可直接固定在常见的小车底盘铝型材支架、3D打印安装座或者通用实验台架上，安装孔的沉边设计可以避免螺丝拧紧时刮伤板边的覆铜线路，也能让螺丝头完全沉入板面以下，不会和上方堆叠的其他功能模块产生干涉。

　　板上的接口布局经过了实际走线验证，两个大电流输出接线端子布置在板体的短边侧，采用绿色绝缘外壳的栅栏式接线座，接线口朝向板外，操作人员不需要挪动板体就可以直接完成电机动力线的螺丝压接，端子的引脚间距预留了足够的爬电距离，即使在24V以内的直流供电场景下也不会出现拉弧短路问题。板体上另外两个卧式布置的接插件为信号输入与电源输入接口，采用标准间距的针座封装，卧式贴装的设计可以降低整体板体的竖向安装高度，对于内部竖向空间紧张的小型机器人壳体来说，这种布局能有效压缩整体装配高度，避免顶盖和接插件产生挤压。

　　板上的功率器件全部贴装在基板的散热铜箔区域，没有额外加装独立散热片，依靠基板本身的铜箔完成被动散热，这种设计是基于MD25本身的额定工作电流匹配的，在常规双路直流电机驱动场景下，持续工作的温升可以控制在合理区间，不需要额外预留散热片的安装空间，进一步缩小了整体结构尺寸。从安装边界来看，板体的所有外接元件都没有超出板体的轮廓范围，除了接线端子的接线方向预留操作空间外，其余三个侧边都可以紧贴其他结构件安装，不会出现元件突出板体导致的装配卡滞问题。和RD02驱动器套件配套使用时，两者的接插件定义完全匹配，可以通过直插排针直接堆叠连接，不需要额外飞线，堆叠后的整体高度也控制在常规移动机器人底盘的安装空间阈值内，不会出现超出台架安装位的情况。

　　板上的安装孔位置避开了所有底层走线与表层焊盘，固定时不管采用金属螺丝还是尼龙螺丝，都不会出现压破线路层导致短路的问题，孔位的直径适配M3规格的标准紧固件，不需要单独定制特殊规格的固定件，工程现场装配时可以直接取用通用五金件完成固定。在实际选型使用时，该驱动板的结构尺寸可以直接嵌入到轮式机器人的底盘两层板之间的夹层空间，不需要额外修改底盘的原有安装孔位，对于做二次开发的结构工程师来说，不需要重新调整整体布局，只需要在原有安装位预留对应矩形空间即可完成装配。板体边缘做了圆角处理，没有尖锐的板边毛刺，装配时不会划伤操作人员的手部，也不会刮破连接的导线绝缘层。所有接插件的引脚焊盘都做了加大处理，多次插拔也不会出现焊盘脱落的问题，适合教学场景下反复拆装调试的使用需求。从结构设计的合理性来看，该驱动板没有追求过度的小型化，而是在尺寸、接线便利性、安装牢固度之间做了平衡，既不会因为体积过大占用过多的设备内部空间，也不会因为元件排布过于紧凑导致装配接线难度上升，对于中小功率的直流电机驱动场景来说，这种结构设计完全满足实际工程使用的需求，不管是原型机验证还是小批量设备装配，都能减少结构适配的工作量，降低整体装配的复杂度。
