反铲挖掘工作臂及铲斗结构设计

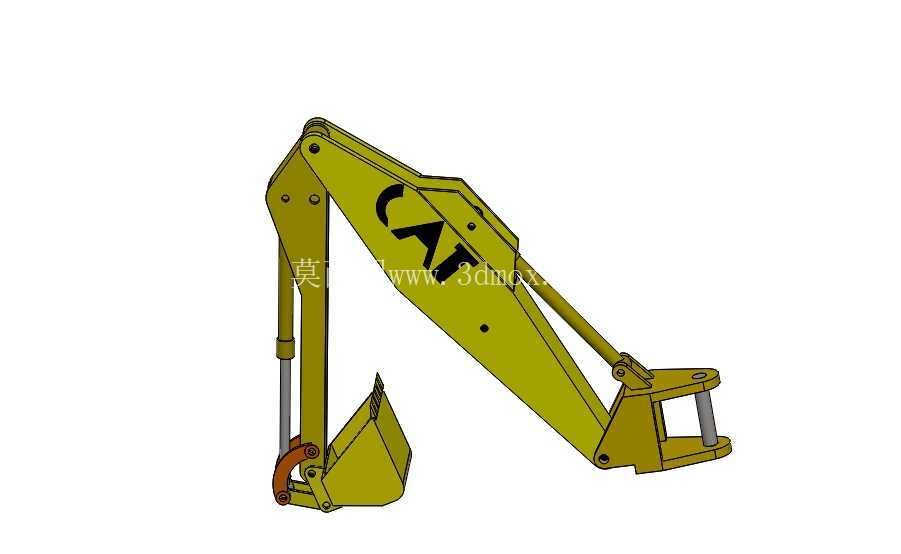

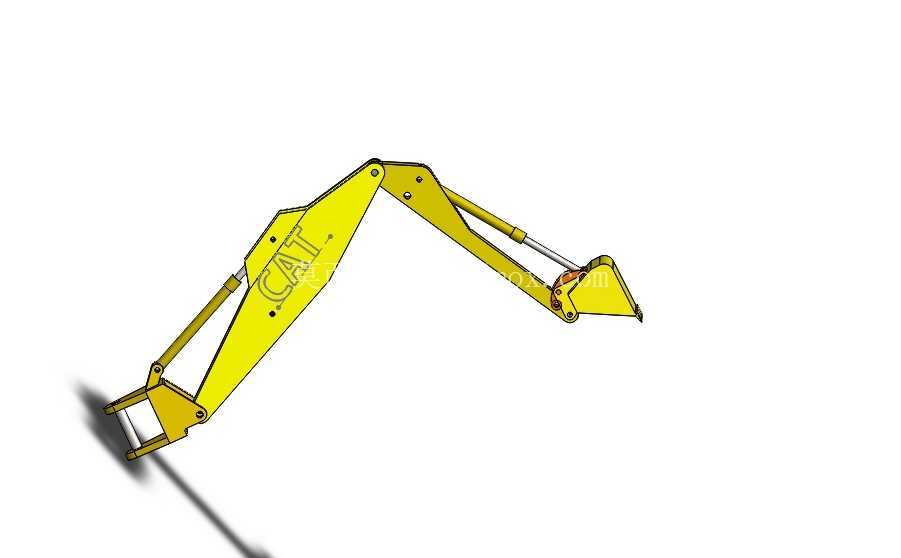

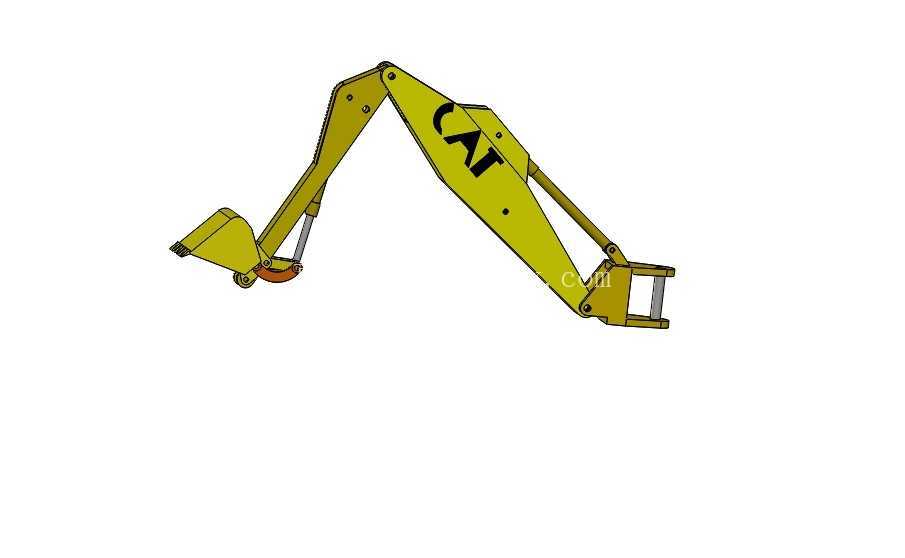

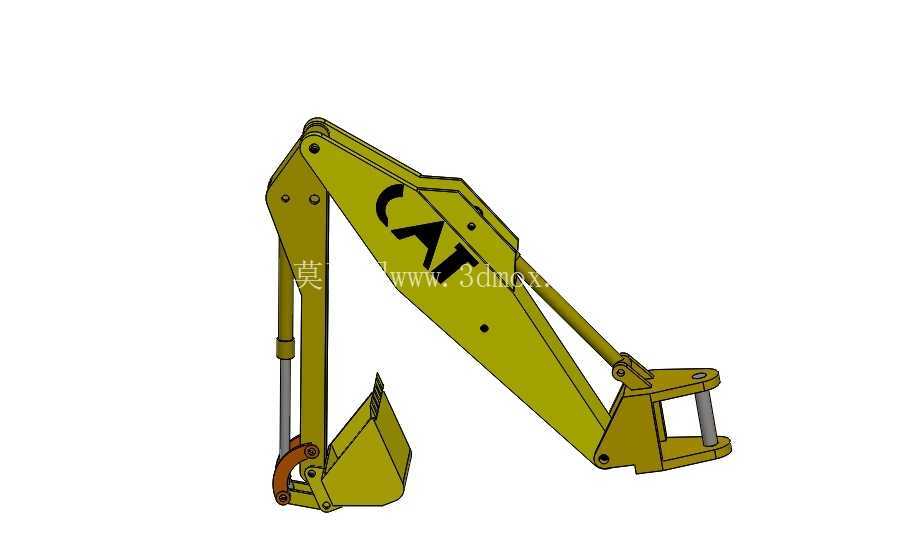

　　这套反铲挖掘装置的三维结构，核心适配1.5-3吨级小型履带式挖掘机的前端作业需求，常见于市政管网开挖、农田水利修整、小型土方转运、厂区零星土建作业场景，这类小型设备的作业半径通常控制在4米以内，铲斗额定斗容在0.08-0.12立方米区间，能在狭窄巷道、居民小区、农田田埂这类大型设备无法进入的区域完成作业。从结构组成来看，整套装置包含动臂、斗杆、铲斗三个主要承载构件，同时配套对应的液压油缸铰接支座、销轴连接结构、管路布置预留空间，动臂整体采用变截面箱型焊接结构，靠近机身铰接端的截面高度更大，向斗杆连接端逐步收窄，这种设计能在控制整体重量的前提下，保证挖掘作业时的抗弯、抗扭强度，避免重载工况下结构件出现塑性变形。

　　斗杆部分的铰接点位置经过反复校核，兼顾了挖掘力传递效率和作业行程范围，铲斗与斗杆的连接端预留了斗齿安装位、侧刃板焊接位置，铲斗唇部做了加厚处理，应对挖掘硬质土层、碎石层时的磨损问题。设计过程中首先要确定的是各铰接点的位置关系，这直接决定了整个工作装置的挖掘包络线——也就是最大挖掘深度、最大挖掘半径、最大卸料高度这几个核心作业参数，要保证在全行程范围内，各结构件之间不会出现运动干涉，尤其是液压油缸的伸缩行程要和构件摆角匹配，避免油缸伸到极限位置时出现机械硬限位，或者缩回到位时结构件碰撞油缸缸筒。

　　安装边界方面，动臂根部的两个铰接支座孔距、销轴直径完全匹配对应吨位挖掘机的上车架连接位，不需要额外做转接支架就能直接装配，各油缸的铰接端销轴尺寸也和同吨位机型的通用液压件匹配，后期维护更换配件时不需要单独定制。结构细节上，所有铰接位置都预留了润滑脂注油通道的安装空间，销轴端部设计了挡板固定槽，避免作业过程中销轴窜动脱出；动臂和斗杆的腹板上预留了液压管路的固定卡扣安装位，能把油缸的进出油管路整齐固定在结构件内侧，避免作业过程中管路被石块、土体刮蹭破损。

　　实际作业时，动臂油缸负责控制整个工作臂的起落，斗杆油缸调整斗杆的摆角来控制切削深度，铲斗油缸通过摇臂连杆机构驱动铲斗翻转，完成土体的挖掘、提升、卸料动作，三个油缸的动作配合能实现复合运动，让铲斗齿尖的运动轨迹更贴合挖掘作业的切削角度，降低作业时的阻力，减少液压系统的压力冲击。这套结构在设计时也考虑了不同工况的适配性，铲斗的连接销轴尺寸符合小型挖掘机的通用接口标准，用户可以根据作业需求更换不同宽度的挖沟斗、平整作业用的平面斗，或者破碎作业用的液压锤附件，不需要改动斗杆端的连接结构。受力层面，所有焊接结构的焊缝位置都避开了应力集中区域，铰接点附近的板材做了局部加厚处理，应对挖掘时的交变载荷，减少结构件长期使用后的疲劳开裂风险；整个工作装置的重心位置经过调整，在全伸作业状态下能保证整机的稳定性，不会出现前端过重导致的翘尾问题。
