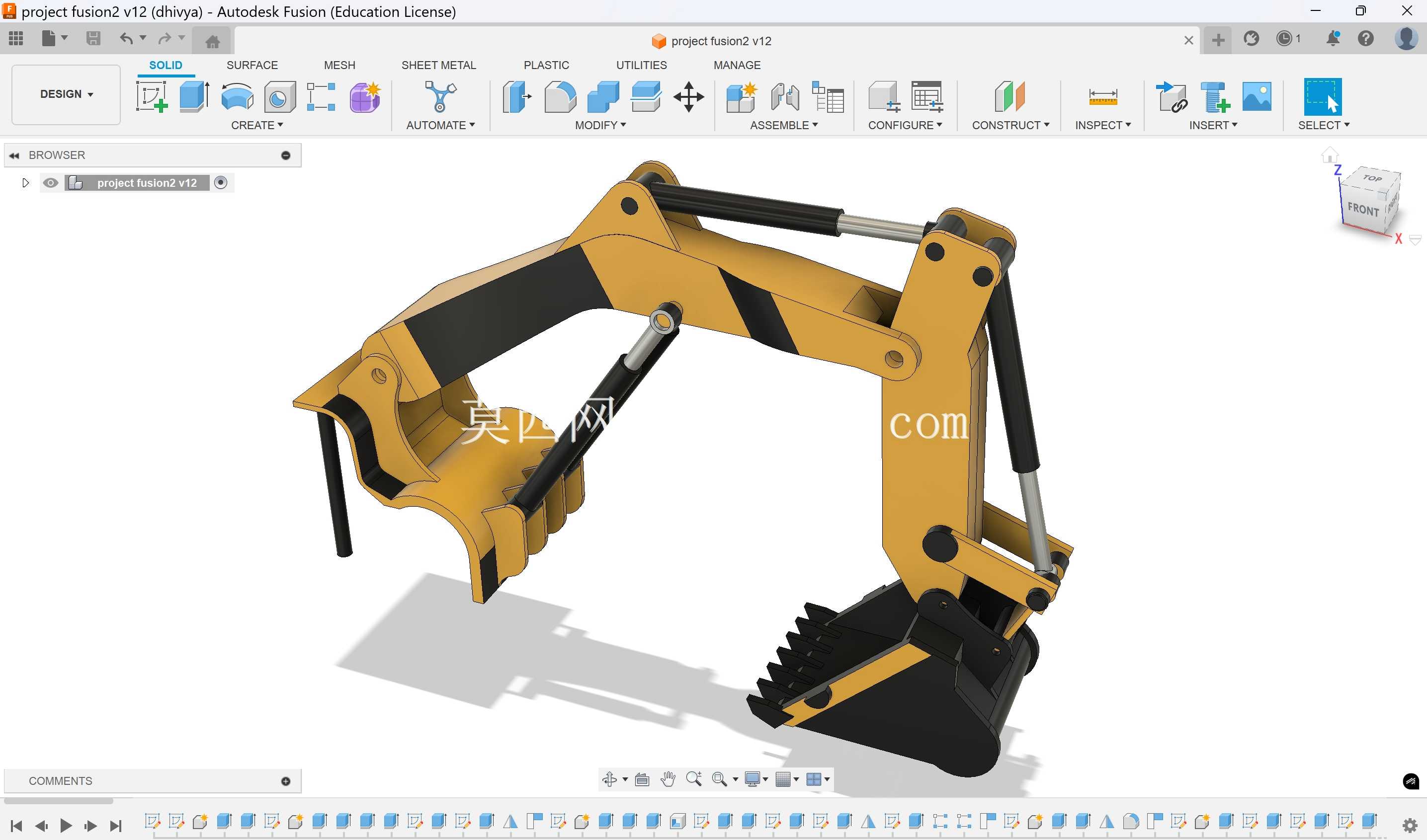

CAT挖掘机前端工作装置精细结构设计

这套挖掘机前端工作装置的三维结构，主要面向土方作业、矿山剥离、市政施工等常见工程场景，作为整机直接与作业介质接触的执行单元，其结构合理性直接决定整机的作业效率、负载能力与服役寿命。从实际作业需求出发，设计时首先明确了不同工况下的载荷边界：常规土方作业时铲斗切削阻力沿斗齿分布的不均匀特性，硬岩破碎工况下斗杆与动臂铰接点的冲击载荷，以及吊装作业时各销轴的剪切受力阈值，所有结构参数的敲定都围绕这些实际载荷边界展开。

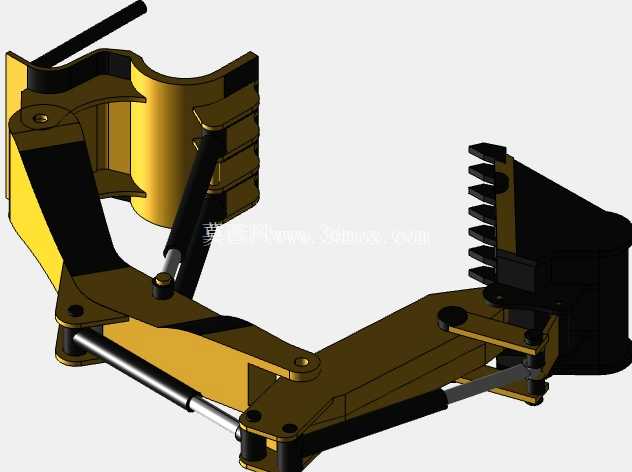

从功能特性来看，整套工作装置包含动臂、斗杆、铲斗、液压油缸、铰接销轴、连杆机构几个核心部分，动臂采用变截面箱型焊接结构，在靠近机身铰接点的位置做了局部加厚处理，对应大负载工况下的应力集中区域，避免长期交变载荷下出现焊缝开裂；斗杆的截面设计兼顾了抗弯强度与视觉通透性，在保证结构刚度的前提下尽可能降低不必要的重量冗余，减少前端工作装置的整体转动惯量，提升操作响应速度。铲斗部分采用弧形斗底配合耐磨斗齿的结构，斗齿与斗唇采用可拆换的连接方式，磨损后可单独更换斗齿，无需整体更换铲斗，降低现场运维成本；铲斗侧刃做了加厚处理，应对侧边刮擦作业时的磨损。

设计过程中，运动学干涉校验是核心环节之一，整套装置的运动范围覆盖了从最大挖掘深度到最大卸载高度的全行程，每个铰接点的转动角度都做了限位校核，避免油缸伸缩到极限位置时出现结构件碰撞，同时保证各连杆机构在全行程内的传动角始终处于合理区间，避免出现传动死点，降低液压系统的额外负载。液压油缸的铰接点位置经过多轮迭代调整，兼顾了挖掘力输出与运动速度的匹配：在铲斗初始切入物料的阶段，油缸能提供足够的挖掘推力，当铲斗满载举升时，油缸的作用力臂处于最优区间，降低液压系统的工作压力。

安装边界方面，动臂根部的铰接孔位置、销轴直径都与对应吨位的挖掘机机身转台安装位完全匹配，无需额外改制即可完成装配；各液压油缸的进出油口接口尺寸符合行业通用标准，可直接对接整机液压管路，不需要单独定制接头。整套结构的焊缝布置都避开了高应力集中区域，关键受力位置的焊缝都设计了坡口，保证焊接熔深满足强度要求，同时预留了足够的焊接操作空间，方便生产制造时的工艺落地。

从实际使用的角度出发，设计时还考虑了日常维护的便利性：所有铰接销轴的位置都预留了润滑脂注油通道，日常保养时不需要拆解结构即可完成注油润滑；各结构件的表面都做了平整化处理，没有容易积土积渣的死角，方便作业后的清理维护。运动部件之间都预留了合理的装配间隙，既不会因为间隙过大导致作业时晃动量超标，也不会因为间隙过小在热胀冷缩时出现卡滞。整套工作装置的重心位置经过优化，在全行程运动过程中，对机身转台的偏载力矩都控制在合理范围内，保证整机作业时的稳定性，降低倾翻风险。
