适配Arduino扩展板的3D打印专用外壳

在开源硬件项目开发、电子原型验证以及小型智能设备搭建的场景中，开发板的防护与外设整合一直是结构设计环节需要重点考量的内容，这款适配Arduino控制板的专用外壳，正是针对这类场景的实际使用需求完成的结构设计。从实际使用场景来看，不管是高校电子创新实验室的课程实训、创客空间的个人项目开发，还是小型物联网终端的原型机制作，裸露的Arduino控制板搭配叠加的扩展板、外接传感器时，很容易出现引脚误碰短路、电路板被桌面金属碎屑划伤、接线拉扯导致焊盘脱落的问题，同时零散堆叠的板件也不利于项目的整体搬运与现场部署，这款外壳的设计初衷就是解决这些实际使用中的痛点。

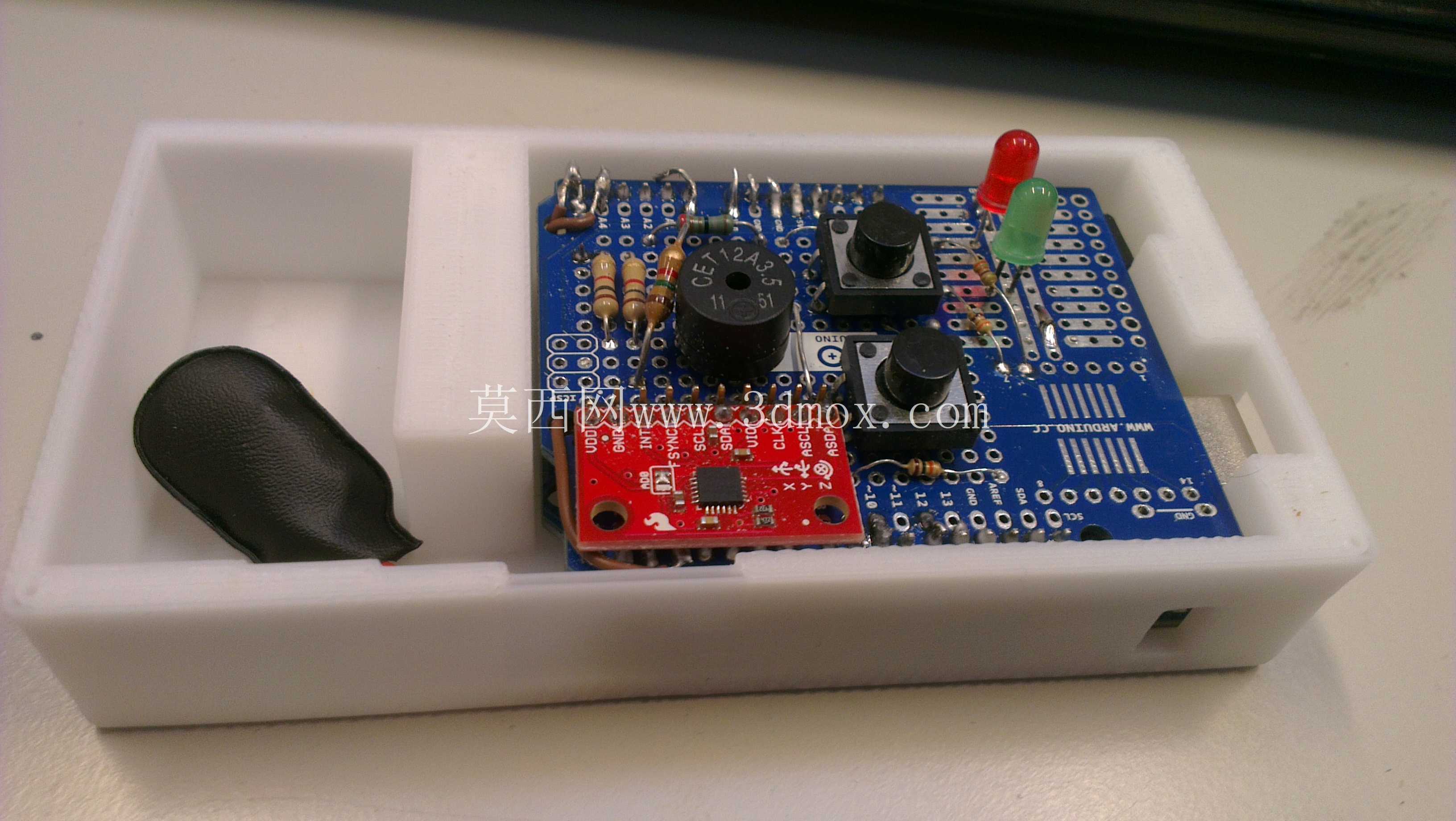

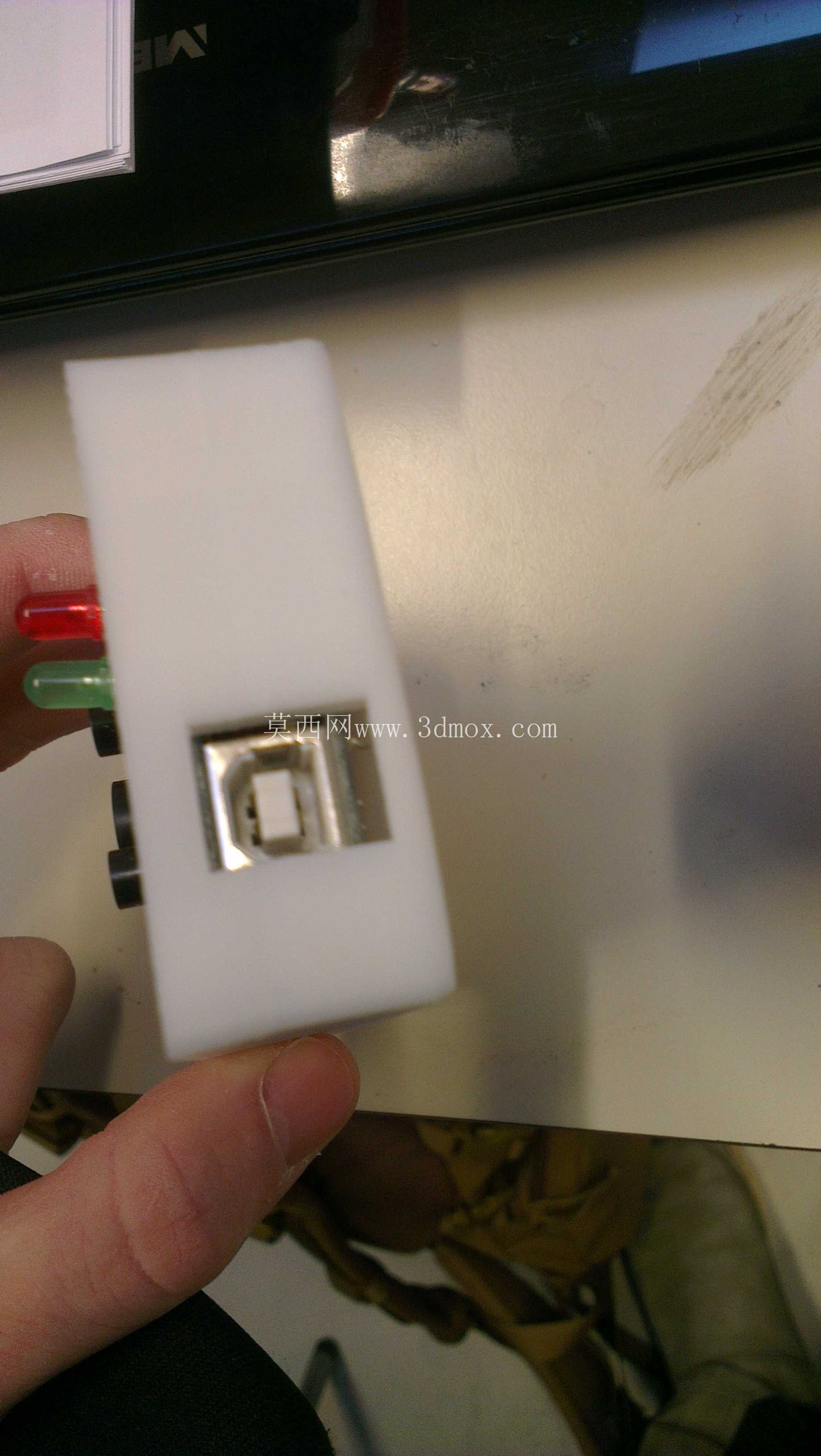

从功能特性来看，外壳内部预留了充足的分层安装空间，底层可以完整容纳标准尺寸的Arduino主控板，上层空间专门针对常用的传感器扩展板、通讯扩展板做了尺寸适配，不需要额外裁剪板件就能完成叠装，外壳侧壁对应主控板的USB接口、电源接口、外接引脚排座位置都做了精准的开口避让，不需要拆开外壳就能完成程序烧录、电源接线、外接传感器排线插接的操作，日常调试时不需要反复拆装外壳，能大幅提升项目调试的效率。外壳表面预留的嵌入式安装位，可以直接固定常用的按键模块、状态指示灯模块，不需要额外做支架固定，能让原型机的外观更规整，减少零散接线的外露。

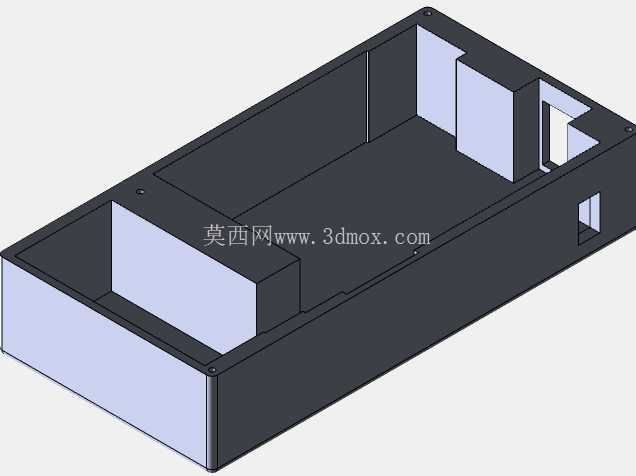

设计思路上，这款外壳完全适配FDM类型3D打印的工艺特性，整体采用无倒扣的直壁结构设计，打印时不需要添加支撑结构，就能直接完成打印成型，能有效减少打印后的后处理工作量，同时避免支撑拆除带来的表面毛刺问题。外壳的壁厚设置在2mm，既能够保证日常使用中的结构强度，避免轻微磕碰导致的壳体开裂，也不会因为壁厚过大增加不必要的打印耗时与材料消耗。壳体的上下盖采用定位卡扣配合，不需要额外使用螺丝就能完成扣合固定，同时卡扣的配合间隙经过反复调整，既不会因为间隙过小导致扣合困难，也不会因为间隙过大出现上下盖松动错位的问题，日常需要更换扩展板或者调整接线时，徒手就能拆开外壳，不需要借助额外工具。

从安装边界与尺寸适配来看，外壳内部的安装腔体尺寸完全匹配标准Arduino控制板的外形尺寸，长宽方向预留了0.3mm的安装间隙，既能保证电路板可以顺利放入腔体，也不会因为间隙过大导致电路板在壳体内出现晃动。上层扩展板安装区域的高度预留了15mm的空间，可以兼容市面上绝大多数通用型Arduino扩展板的安装高度，包括常用的传感器扩展板、电机驱动扩展板、无线通讯扩展板都能顺利装入。外壳侧壁的开口位置与主控板接口的位置偏差控制在0.2mm以内，能保证外接插头可以顺利插入接口，不会出现接口被壳体挡住的问题。外壳底部预留了4个M3螺丝的安装孔位，既可以直接将外壳固定在桌面、设备机架上，也可以搭配橡胶脚垫放置在工作台面，避免使用过程中出现滑动。

在实际工程应用中，这类3D打印外壳的优势在于可以根据具体项目的需求快速调整结构，比如针对特定项目需要外接的特殊传感器，可以快速修改外壳模型，在对应位置增加开口或者传感器固定位，不需要开模就能快速制作出适配的外壳，非常适合小批量原型制作、项目验证阶段的结构配套。相比通用的塑料外壳，这款针对性设计的外壳不需要额外打孔、裁剪，就能完美适配Arduino控制板与扩展板的安装需求，能大幅减少原型制作阶段的结构加工工作量，让开发者可以把更多精力放在电路功能调试与程序开发上。同时外壳采用的3D打印材料可以根据使用场景选择，日常室内使用可以选择PLA材料，打印成本低、成型效果好，如果需要在户外或者温度较高的环境使用，可以更换为PETG或者ABS材料打印，提升外壳的耐温性与抗冲击性能，适配不同的使用环境需求。
