650nm可调焦距工业激光二极管模组

在工业自动化定位、光电检测、小型激光打标辅助对位、实验室光路搭建这类场景里，这类小功率可调激光二极管模组是出镜率极高的基础光电部件，很多设备的对位基准、检测触发信号都要靠它输出的稳定点状/线状激光来实现。这款650nm波长的激光模组，额定工作电压适配3-5V直流供电，输出功率稳定在5mw区间，属于Class IIIa类安全激光范畴，既满足工业场景下1-5米工作距离内的光斑可见度要求，又不会因为功率过高带来额外的安全防护成本，多数工业现场不需要额外加装激光防护围挡就能直接部署。

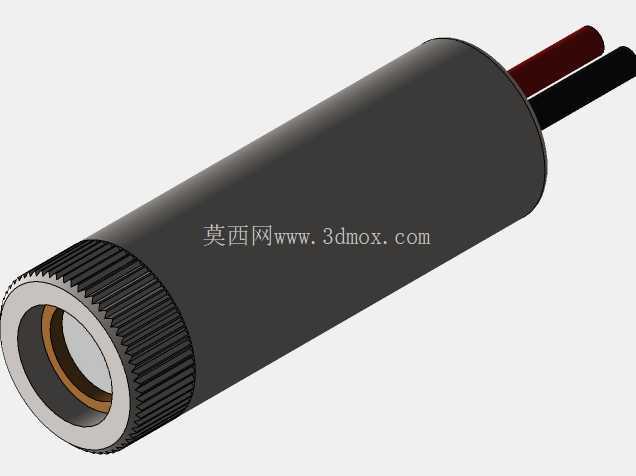

从结构设计逻辑来看，整个模组采用圆柱形金属外壳作为主体结构，外壳前端做了滚花纹理设计，这个细节不是为了外观装饰，而是现场调试焦距的时候，操作人员不需要借助额外工具，直接用手指拧动前端的调焦环就能改变内部透镜与激光二极管的相对距离，实现纵向焦距的连续可调，从近距离的小尺寸聚焦光斑到远距离的准直平行光输出都能覆盖，适配不同安装距离下的光斑尺寸要求。外壳尾部引出两根供电引线，红黑分色对应正负极，现场接线的时候不需要额外查阅引脚定义，能减少接线错误的概率，引线长度预留了足够的接线余量，适配不同设备内部的走线空间。

从安装边界来看，这类圆柱形激光模组的外径是行业通用的标准尺寸，市面上常规的激光模组固定支架、锁紧压块都能直接兼容，不需要单独定制安装结构，设备集成的时候可以直接采购标准固定件完成装配，能大幅缩短结构设计的周期。外壳采用铝合金材质做阳极氧化处理，一方面能保证内部激光二极管、驱动电路板的散热需求，连续长时间工作的时候外壳温度不会过高，避免激光二极管因为温升出现波长漂移、功率衰减的问题；另一方面金属外壳也能起到电磁屏蔽的作用，在工业现场有变频器、伺服驱动器这类强电磁干扰源的环境里，也能保证激光输出的稳定性，不会出现光斑闪烁、功率跳变的情况。

内部结构上，激光二极管采用同轴封装，前端搭配非球面玻璃透镜，相比塑料透镜，玻璃透镜的透光率更高，长时间工作下也不会因为激光照射出现老化发黄的问题，能保证长期使用的光斑一致性。驱动电路集成在模组内部，做了恒流设计，在3-5V的供电电压波动范围内，都能给激光二极管提供稳定的驱动电流，避免电压波动造成功率变化，甚至烧坏激光管的情况。调焦结构采用螺纹配合加阻尼油脂的设计，调整的时候手感顺滑，调整到目标焦距之后不会因为设备运行的震动出现焦距偏移，保证长期工作下的光斑位置、尺寸稳定性。

在实际应用中，这类模组常被用在自动化生产线的物料定位、传送带的物料到位检测、小型雕刻设备的对位基准、医疗设备的激光定位指示、教学实验的光路演示等场景，不同场景下只需要调整焦距就能适配不同的工作距离，不需要更换不同型号的激光头，备件的通用性很强。结构设计的时候，整个模组的所有零部件都采用同轴装配设计，加工的时候只要保证外壳内孔的同轴度、透镜座的同轴度，装配之后的激光出射方向就能和模组外壳轴线保持一致，安装的时候只要把模组外壳固定到位，激光的出射方向就不需要做太多调整，能减少现场调试的工作量。尾部的引线采用耐弯折的导线材质，在一些需要小幅度调整模组角度的安装场景下，反复弯折引线也不会出现线芯断裂的问题，提升模组的使用寿命。
