小型舵机式伺服执行驱动结构设计

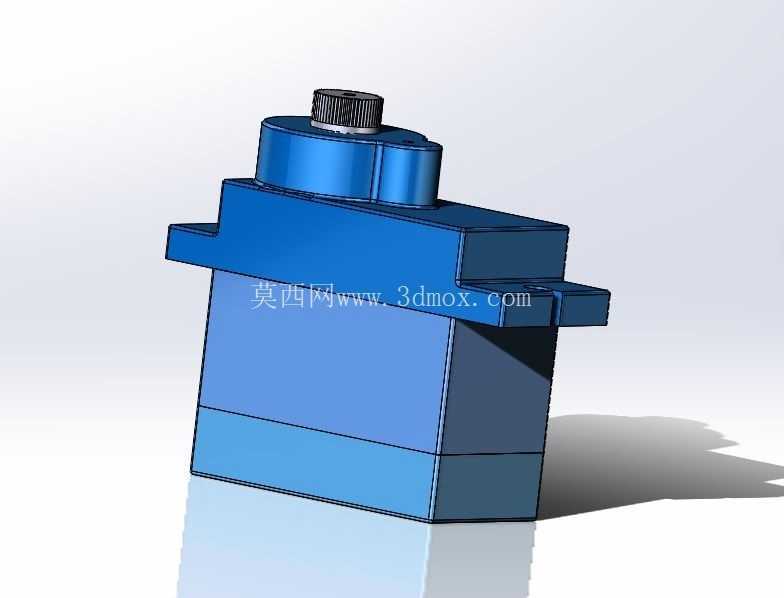

在桌面级小型机器人关节、航模舵面控制、小型自动化工位的精准位移执行场景里，这类微型伺服驱动结构是最常用的执行终端，区别于大功率工业伺服的法兰输出结构，这款舵机形式的伺服单元采用带安装耳的一体化壳体设计，输出轴顶端预留齿形啮合结构，可直接搭配摇臂、连杆完成角度输出，不需要额外加装减速箱转接件，能大幅缩减末端执行机构的整体占用空间。

从实际使用的安装边界来看，壳体两侧的凸耳是核心安装定位基准，凸耳上预留的安装孔位中心距经过标准化适配，可直接兼容市面上主流的小型机器人关节支架、航模机身安装位、教学实验平台的固定孔位，不需要二次打孔修配；输出轴的伸出高度经过严格控制，搭配标准舵机摇臂安装后，摇臂转动平面与壳体上表面的间隙控制在合理范围，不会出现转动过程中摇臂蹭到壳体表面的问题，也不会因为间隙过大导致输出端攒动，影响角度控制精度。

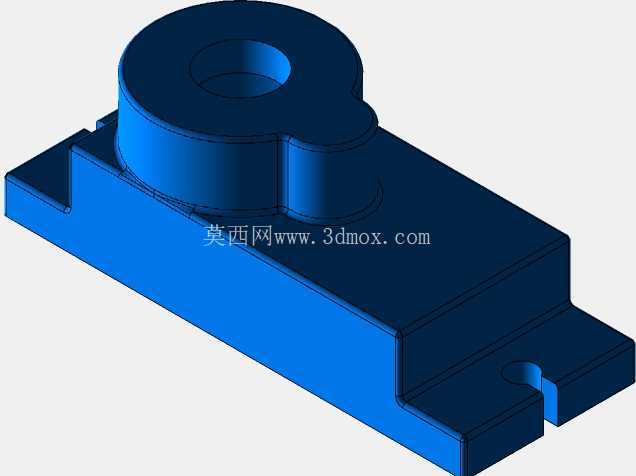

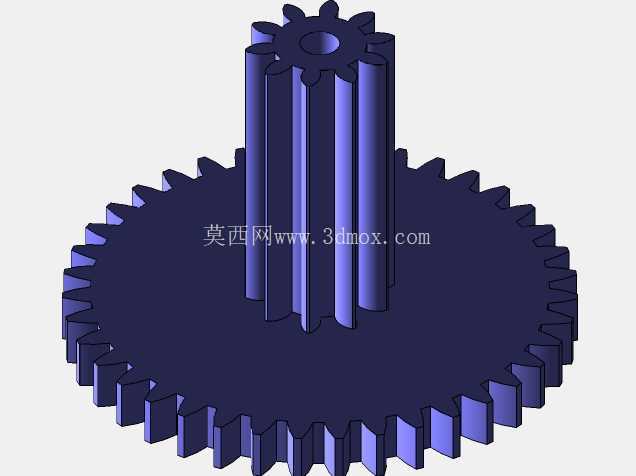

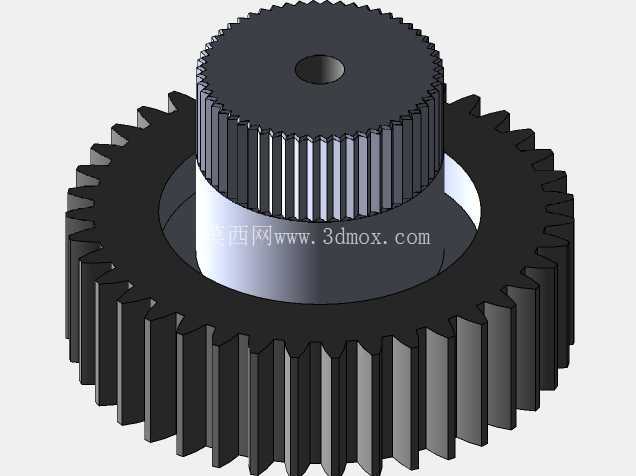

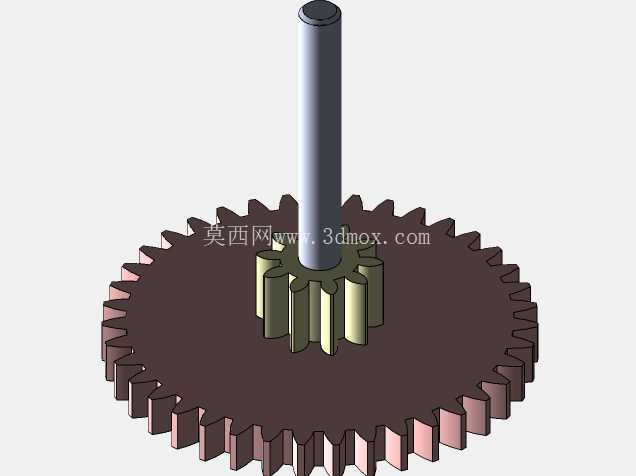

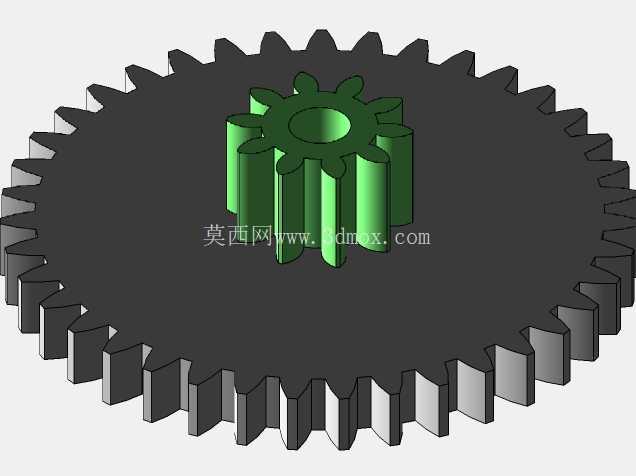

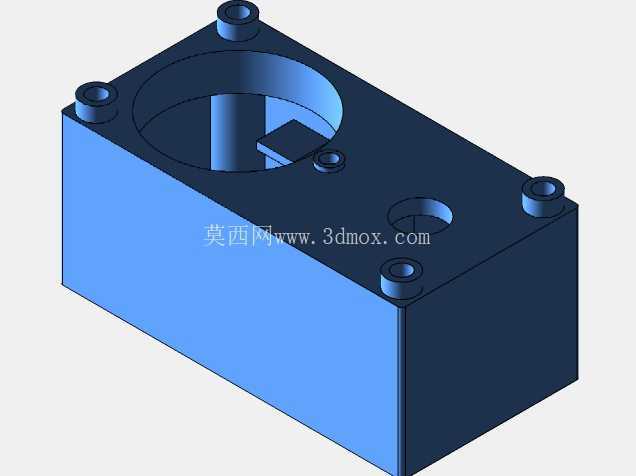

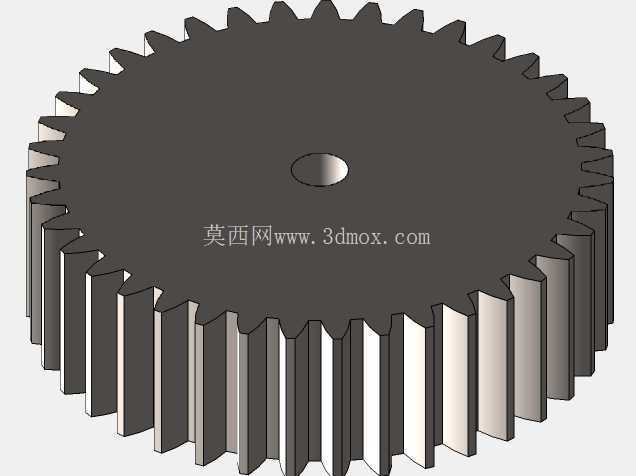

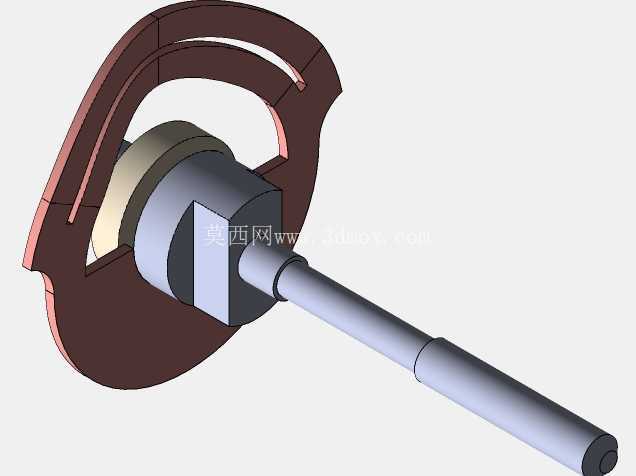

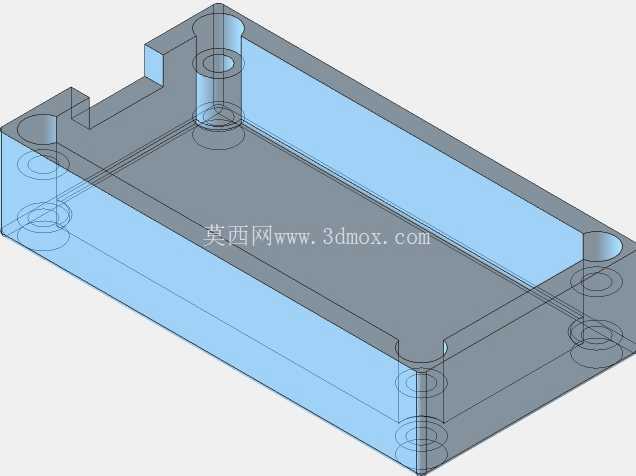

设计过程中优先考虑了集成化的结构逻辑，将减速齿轮组、驱动电路板、位置反馈元件全部整合在方形壳体内，壳体采用分层拼接结构，底层为基座、中层为减速仓、上层为驱动电路与输出轴端盖，各层之间通过定位止口配合，装配时不需要额外做定位校准，能有效提升批量装配的效率；输出轴采用金属嵌件设计，与塑料壳体的轴孔之间加装耐磨衬套，长时间往复转动不会出现轴孔磨损松旷的问题，能有效延长使用寿命，适配频繁往复摆动的工况需求。

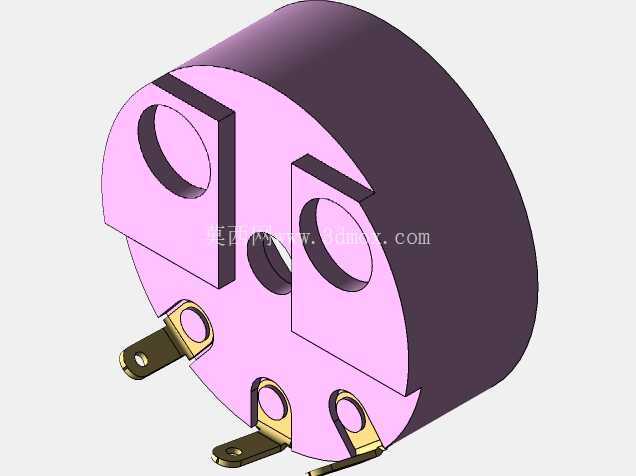

从功能特性来看，这款伺服结构可实现固定角度范围内的精准位置控制，内部集成的位置反馈元件可实时回传输出轴的角度位置，配合驱动电路形成闭环控制，在额定负载下不会出现丢步、位置偏移的问题；壳体侧面的走线槽预留位置可直接固定输出线缆，避免设备运动过程中线缆被拉扯、剐蹭，提升布线的整洁度与可靠性。

在做结构适配设计的时候，需要重点注意输出端的负载边界，这类微型伺服的输出扭矩适配小型负载场景，不能超出额定扭矩使用，否则会导致内部齿轮崩齿或者驱动电路过载；安装时两侧凸耳的固定螺丝不能拧得过紧，避免塑料壳体出现应力变形，挤压内部齿轮导致转动卡滞；输出轴与外接摇臂的配合需要采用齿形完全啮合的标准配件，不能采用光孔配合加顶丝的固定方式，否则大负载下容易出现打滑，影响位置控制精度。

不同于开环控制的步进驱动结构，这类伺服单元的控制逻辑更简单，只需要给对应的控制信号即可完成指定角度的转动，不需要额外搭配编码器、驱动器等外部元件，非常适合空间受限、负载不大的精准位移场景，比如小型机械臂的关节转动、智能小车的转向控制、航模的舵面偏转、教学实验平台的动作执行等场景，都能直接适配使用。

建模过程中对各零件的配合间隙做了精准还原，齿轮之间的啮合间隙、轴与衬套的配合公差、壳体拼接的止口间隙都按照实际生产的装配要求做了预留，可直接用于结构验证、装配模拟，也可作为小型设备开发时的选型参考模型，核对安装尺寸、输出行程是否符合设计需求，减少实物选型时的尺寸匹配误差。
