防水模拟舵机高精度三维结构设计

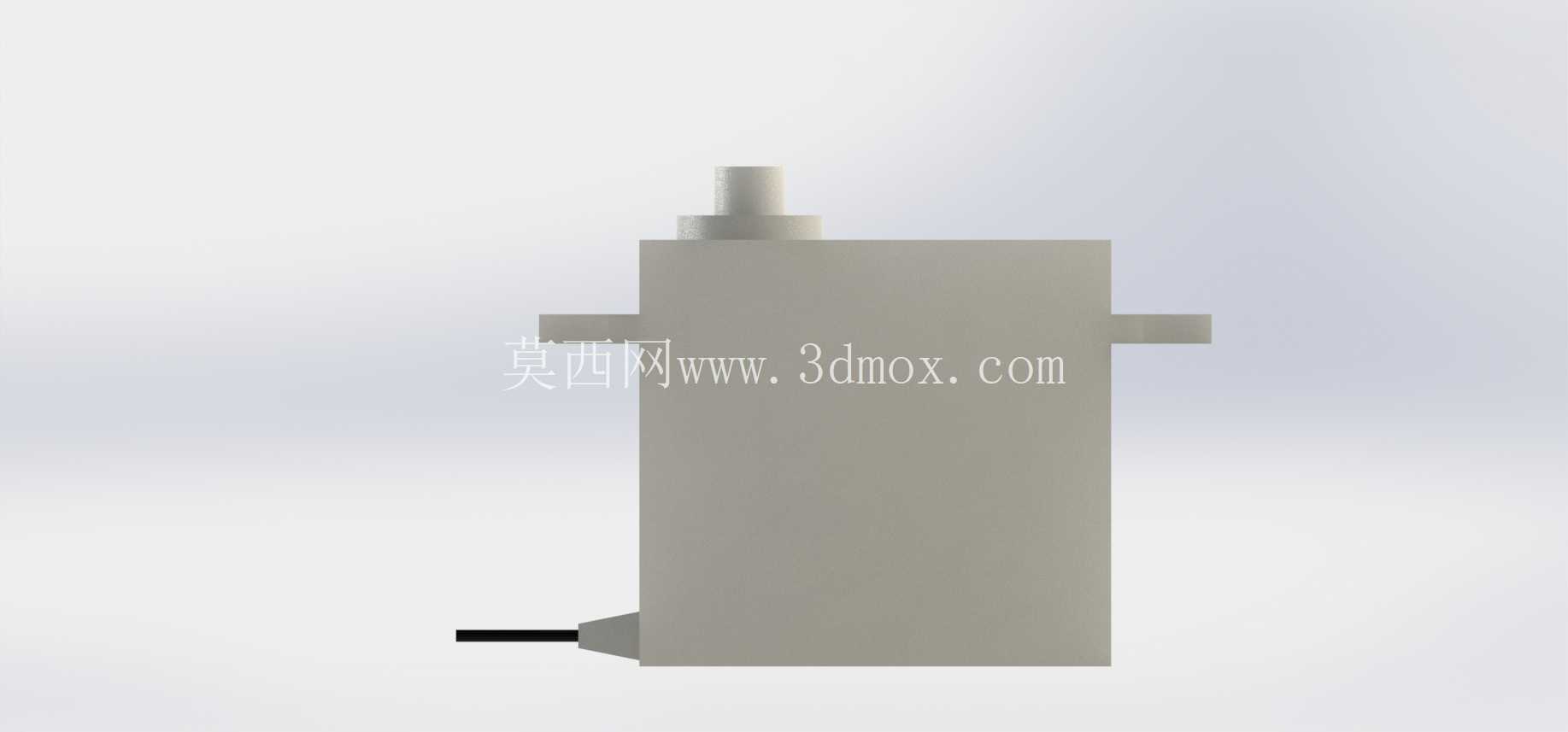

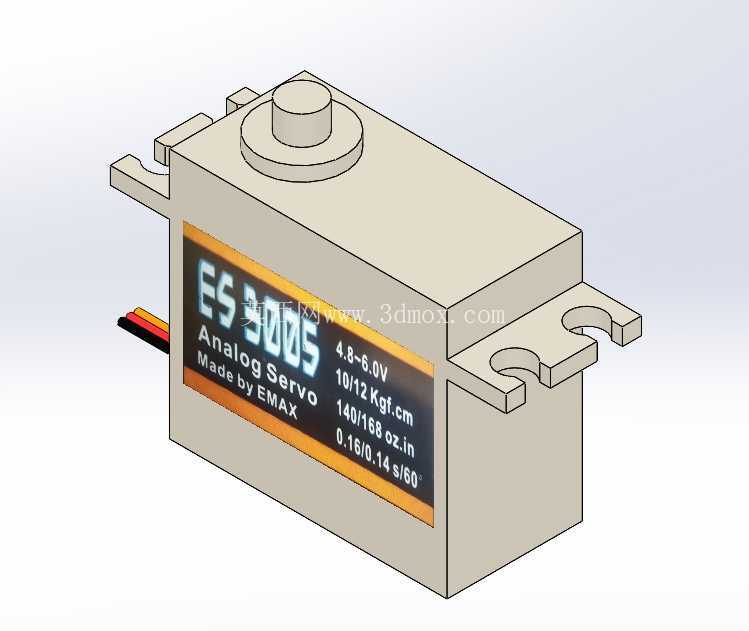

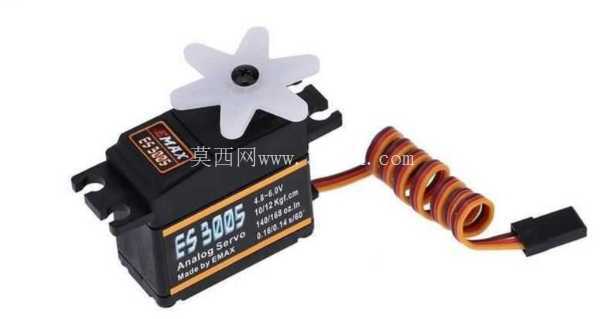

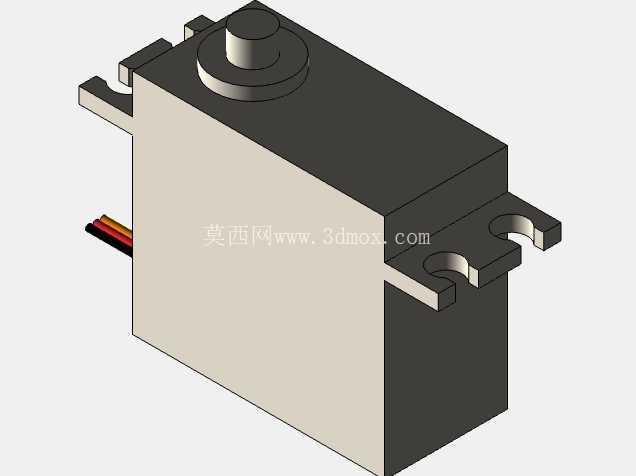

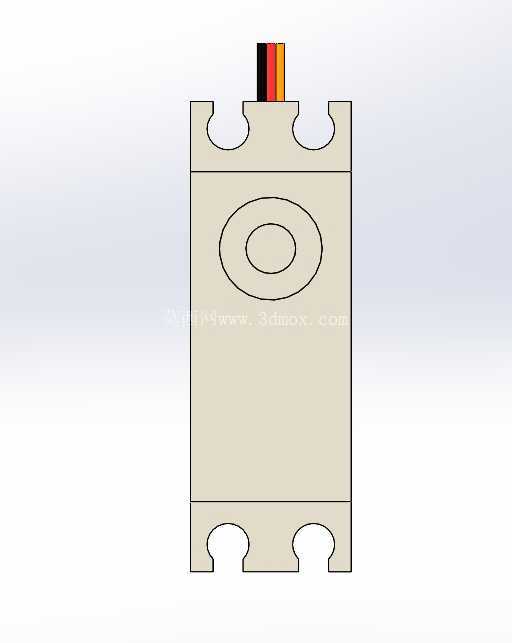

在航模飞行控制、小型机器人关节驱动、车船模型转向执行这类对输出扭矩、响应速度、安装适配性有明确要求的场景里，模拟伺服舵机始终是小功率角度执行机构的主流选型，这款防水型模拟舵机的三维结构设计，完全围绕户外、潮湿工况下的实际使用需求展开，从外壳密封结构到内部传动布局，都做了针对性的工程优化。先从安装边界说起，这类标准尺寸舵机的安装孔位完全沿用行业通用的跨距设计，两侧带凸耳的安装座预留了标准螺丝过孔，不管是固定在航模的机身隔框、机器人的关节支架，还是车船模型的舵机安装位，都不需要额外做转接件设计，能直接适配现有成熟的安装结构，降低整机的结构改造成本。输出轴位于舵机壳体上部中心位置，配套的六齿星形摇臂采用标准模数的花键配合，和市面上绝大多数同规格舵机摇臂完全通用，用户更换不同长度、不同形式的摇臂时不需要做二次加工，能直接匹配不同的舵角行程需求。

从功能特性来看，这款舵机做了全壳体密封设计，上下壳体的结合面预留了密封胶圈的安装槽，输出轴位置加装了旋转密封圈，出线位置也做了防水灌封处理，能在溅水、高湿度的户外场景下稳定工作，不会因为水汽侵入内部电路板或者齿轮组导致卡滞、短路问题。内部传动采用金属齿轮组搭配尼龙缓冲结构，既保证了大扭矩输出下的齿轮强度，避免急停、堵转时齿轮崩齿，又能通过尼龙件的微量形变吸收冲击载荷，延长舵机的整体使用寿命。内部电位器和控制电路板的布局做了紧凑化处理，在保证电气间隙满足安全要求的前提下，尽可能压缩了壳体内部的冗余空间，让整体外形尺寸控制在标准舵机的尺寸范围内，不会因为增加防水结构就出现体积超差，无法适配原有安装位的问题。

设计思路上，这款舵机没有盲目追求过高的参数冗余，而是精准瞄准中小负载的户外模型应用场景：在扭矩输出上，覆盖了固定翼航模舵面控制、1:10比例遥控车转向、小型仿生机器人关节驱动这类常见工况的扭矩需求，不会因为扭矩不足导致舵面响应滞后、转向无力，也不会因为参数过剩带来不必要的成本上升。出线端采用标准的三线杜邦接头，线长预留了足够的布线余量，螺旋状的线身设计既可以在安装时根据实际距离拉伸调整长度，又能避免布线时线材过度弯折导致内部线芯断裂，接头的引脚定义完全遵循行业通用标准，和主流的航模接收机、机器人控制板直接兼容，不需要用户重新接线改定义。

在实际结构建模过程中，每一处配合尺寸都严格按照公差要求做了预留：壳体和密封胶圈的配合采用过盈设计，保证装配后胶圈有足够的压缩量实现防水效果，同时不会因为过盈量过大导致壳体装配困难；齿轮组的中心距严格按照齿轮模数计算确定，保证齿轮啮合间隙处于合理范围，既不会因为间隙过大出现传动回差，影响角度控制精度，也不会因为间隙过小导致传动阻力过大，出现舵机发热、堵转的问题；输出轴的花键尺寸和摇臂的内花键做了公差匹配，保证摇臂安装后没有旷量，同时拆装方便，用户调整舵机中位时可以轻松取下摇臂调整角度。外壳的散热筋布局也做了优化，在壳体侧面布置了微型散热槽，既不会破坏壳体的整体密封性能，又能在舵机长时间大负载工作时，把内部电机产生的热量及时传导出去，避免高温导致内部磁钢退磁、电路板元件失效。

对于结构设计从业者来说，这个舵机模型可以直接用于整机的装配干涉检查，在设计航模机身、机器人关节结构时，直接导入模型就能验证安装空间是否足够、摇臂转动行程内是否会和周边结构件发生碰撞，不需要自己从零开始测绘建模，能大幅缩短整机的设计周期。对于设备选型的工程师来说，模型完整还原了舵机的所有外部接口和安装尺寸，可以直接在装配环境里模拟布线、安装的全过程，提前发现安装位设计不合理、线材长度不足这类在后期装配时才会暴露的问题，减少样机试制阶段的改模次数。整个模型的细节还原度覆盖了从外部安装结构到内部传动布局的所有关键特征，不管是做结构装配验证，还是做产品的爆炸图展示、运动仿真，都能满足工程使用的精度要求，不会因为模型细节缺失导致仿真结果失真、装配检查出现遗漏。
