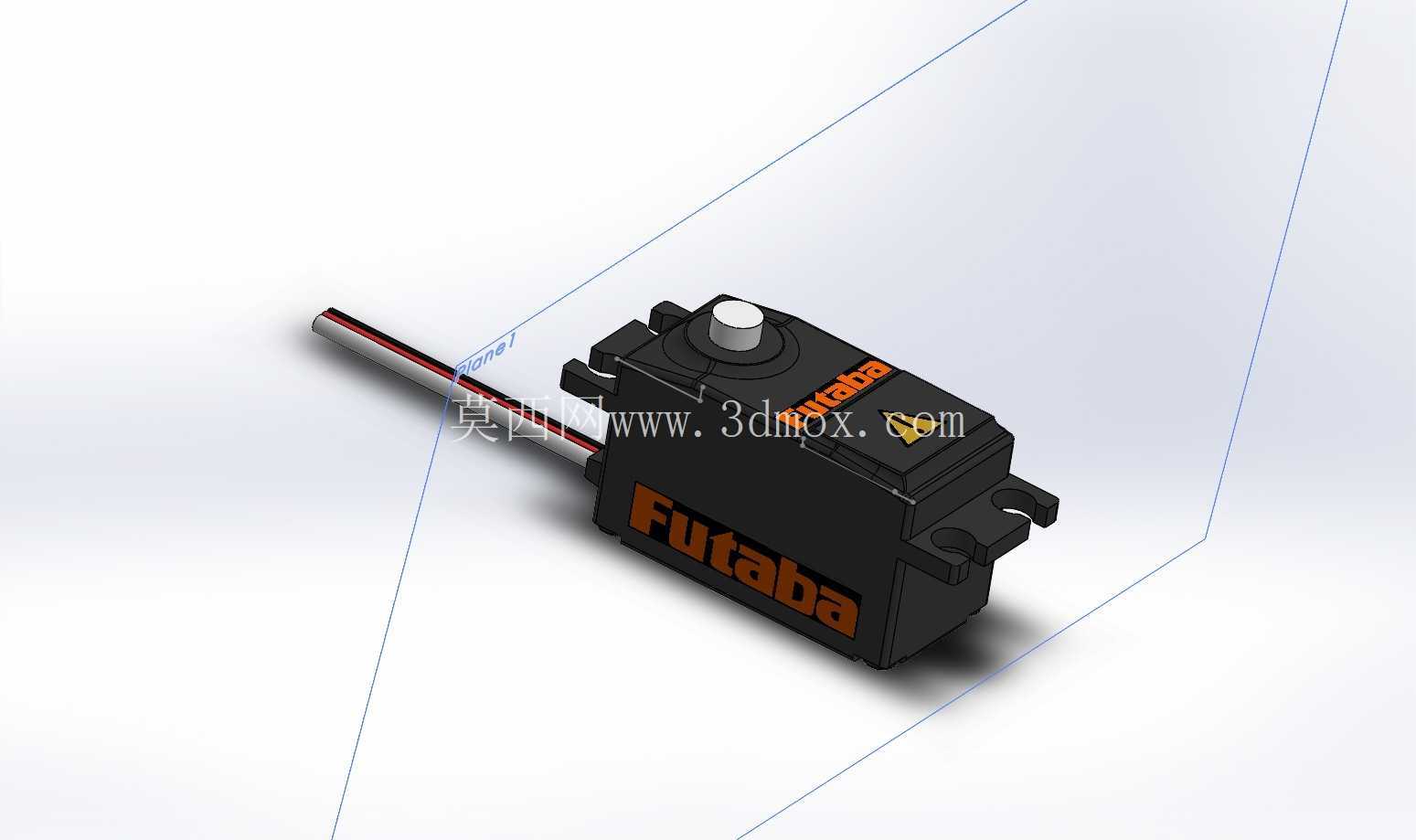

Futaba S9551数字舵机结构三维建模

项目分类:通讯工具类 发布时间:2026-01-20 ID:1124468
  • Futaba S9551数字舵机结构三维建模
  • Futaba S9551数字舵机结构三维建模

  在航模、小型机器人关节、遥控机械装置的执行端选型中,这类标准尺寸数字伺服舵机是应用频次极高的执行部件,本次建模还原的Futaba S9551舵机,是偏向高速响应场景的常用型号,常被用于1/10平跑车模转向、固定翼航模副翼控制、小型仿生机器人关节驱动等对响应速度、保持力矩有均衡要求的场景。从实际使用的安装边界来看,这款舵机遵循标准40g级舵机的安装孔位规范,主体外壳为阻燃PBT材质注塑成型,上下壳体通过四颗自攻螺丝锁紧,接缝处做了定位止口设计,既可以保证内部齿轮组的装配同轴度,也能在户外使用场景下阻挡一定的浮尘与溅水。

  输出轴采用金属齿结构,最末级输出齿为铜基粉末冶金材质,相比全塑料齿组能承受更大的冲击载荷,输出盘的安装位兼容标准25T花键规格,市面上通用的金属舵机臂、塑料摇臂都可以直接适配,不需要额外做转接结构。建模过程中优先还原了舵机的安装基准:两侧的安装耳孔中心距严格对应通用舵机支架的孔位尺寸,耳孔的沉台深度、孔径都按照实际样品的装配公差做了还原,在做整机装配模拟时,可以直接将舵机模型导入装配体,匹配对应的支架、摇臂零件,不需要反复调整安装位置。从内部结构的设计逻辑来看,这款舵机的驱动电机布置在壳体下半部分,通过三级减速齿轮组将电机的高转速低扭矩输出,转化为输出轴的低转速高扭矩转动,控制电路板布置在电机侧面,电位器直接与输出轴末端同轴连接,实时反馈输出轴的转角位置,形成闭环位置控制,建模时对内部的齿轮啮合间隙、电机与电路板的走线空间都做了还原,方便做结构改装的设计者参考内部空间余量,比如改装高压版舵机、更换大扭矩电机时,可以直接在模型上测量可用空间,避免改装后出现壳体干涉。

  舵机的出线端做了应力释放结构,导线从壳体尾部的橡胶护线套中穿出,护线套与壳体之间做了卡槽固定,在舵机随机构反复摆动的过程中,导线不会因为反复弯折出现根部断线的问题,建模时还原了护线套的锥度结构与导线的出线角度,在做整机布线模拟时,可以准确预判导线的摆动范围,避免与周边结构件出现刮蹭。实际选型应用中,这款舵机的中立点位置精度、空载转速、堵转扭矩都是核心参数,建模时将输出轴的转动行程限制在左右60度的常用工作区间,与实际舵机的有效转角范围一致,在做机构运动仿真时,可以直接给舵机模型添加对应的转动驱动,模拟真实的舵机动作逻辑,验证摇臂与连杆机构的运动干涉情况。

  外壳表面的品牌标识、散热凹槽都做了等比例还原,顶部的输出轴保护凸台高度与实际产品一致,在发生碰撞时,凸台可以先于输出轴承受冲击力,避免输出轴受侧向力变形导致齿轮崩齿。很多刚接触航模、小型机器人设计的工程师在选型时,容易忽略舵机的安装耳厚度、输出轴中心到壳体底面的高度尺寸,这些尺寸如果在建模时出现偏差,会导致实际装配时舵机安装不到位、摇臂与连杆的传动角度出现偏差,进而影响整个机构的控制精度,本次建模过程中对这些关键安装尺寸都做了公差范围内的精准还原,包括壳体底部的定位凸点尺寸、输出轴顶端到安装面的高度、舵机臂安装后的转动扫掠范围,都可以直接作为结构设计的参考依据。在做小型移动机器人的转向机构设计时,直接调用这个舵机模型,可以快速搭建转向连杆的结构,验证不同舵机臂长度下的转向角度范围,不需要反复测绘实物,能大幅缩短结构设计的周期。另外舵机的接插件端采用标准的三线杜邦接口定义,建模时也还原了接插件的外形尺寸,在做电路板布线、走线槽设计时,可以准确预留接插件的插拔空间,避免后期装配时出现接插件与周边结构干涉的问题。
