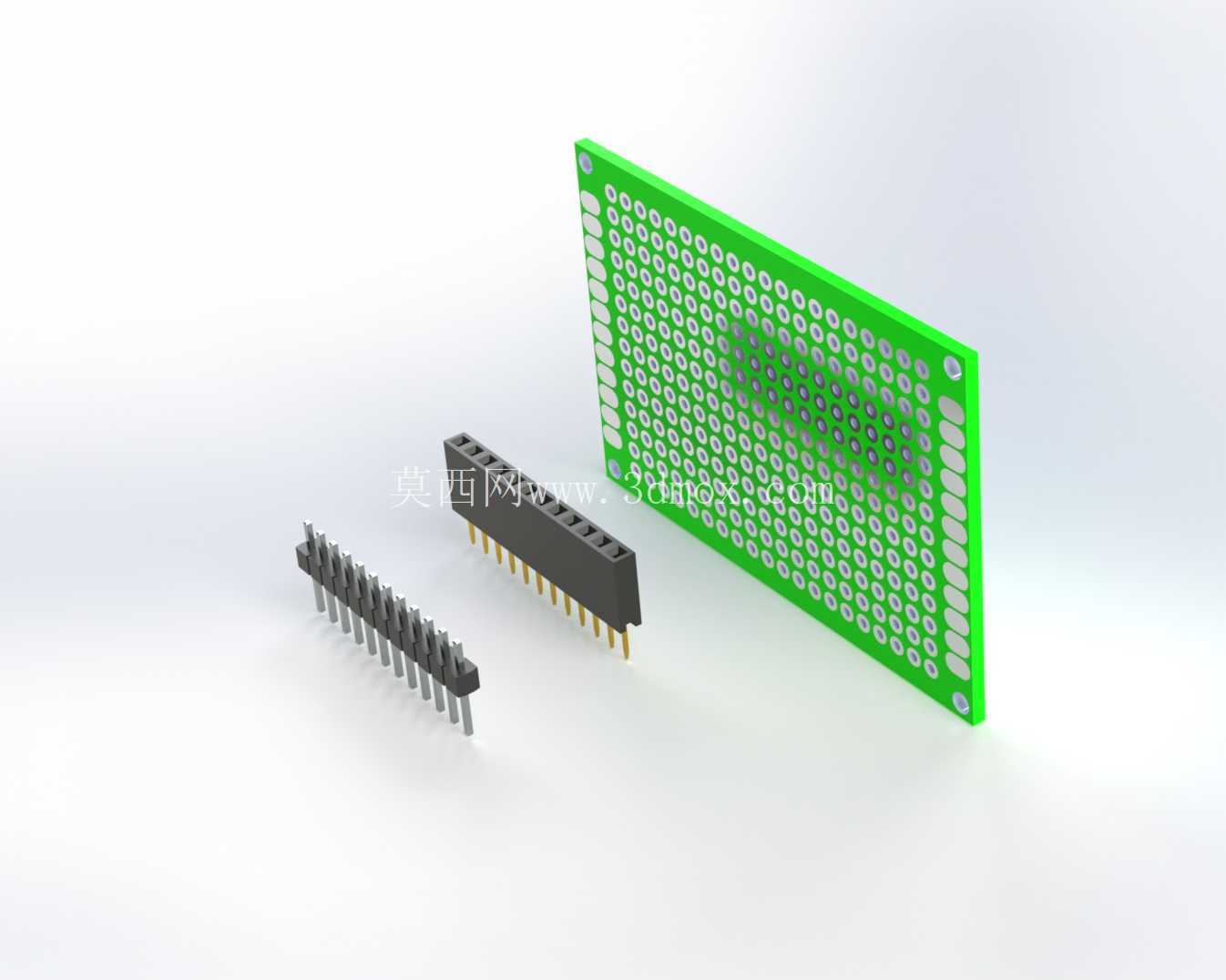

在电子电路原型验证、嵌入式开发调试、学生电子实训以及小批量功能样机搭建场景中,免焊面包板是最常用的快速接线载体,本次涉及的组件包含标准间距多孔面包板本体、配套直插排针与对应排母接插件,三者做了适配性的尺寸匹配设计,可直接组合使用完成电路模块的快速拼接。从实际使用场景来看,这类组件常出现在高校电子实验室的基础电路实验台、创客空间的原型开发工位、小型电子企业的前期功能验证环节,不需要焊接工序就能完成元器件之间的电气连接,可反复拆装调整线路,大幅缩短前期方案验证的周期,避免反复焊接损坏元器件引脚与电路板基材。

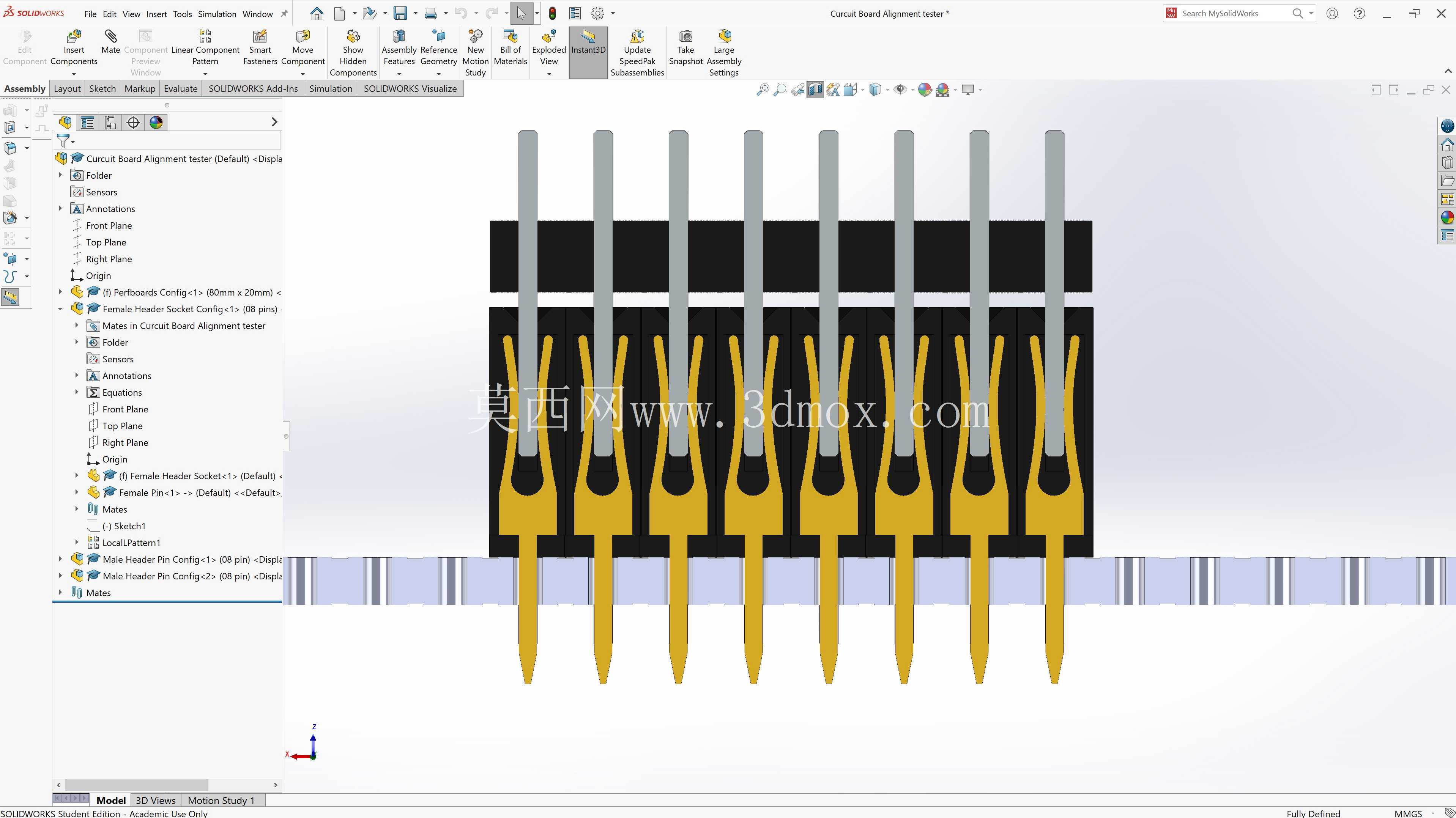

设计层面首先锁定了2.54mm的标准排针间距,这是行业内通用的接插件间距规格,兼容绝大多数直插式电子元器件、开发板扩展接口以及常规杜邦线的连接尺寸,面包板本体的孔位阵列严格按照该间距排布,每列孔位内部采用弹性导电夹片结构,单孔可兼容直径0.4mm到0.7mm的元器件引脚,插入后依靠夹片的弹性形变提供足够的接触压力,保证电气连接的可靠性,同时不会因为夹持力过大导致引脚弯折或者拔出时损坏内部夹片。排针与排母的配合采用了轮廓定心的设计思路,排针插针的圆柱度控制在0.02mm以内,排母接触端的导向倒角做了0.3mm的45度处理,插合时首先通过倒角完成导向定位,再依靠插针与排母内部弹片的平行面完成接触配合,多pin位同时插合时不会出现针位偏移、插针弯折的问题,正确插合到位后排针与排母的接合面缝隙控制在0.1mm以内,相邻针位之间的绝缘间隙满足500V耐压的绝缘要求,常规低压信号传输场景下不会出现相邻引脚串扰、短路的问题。

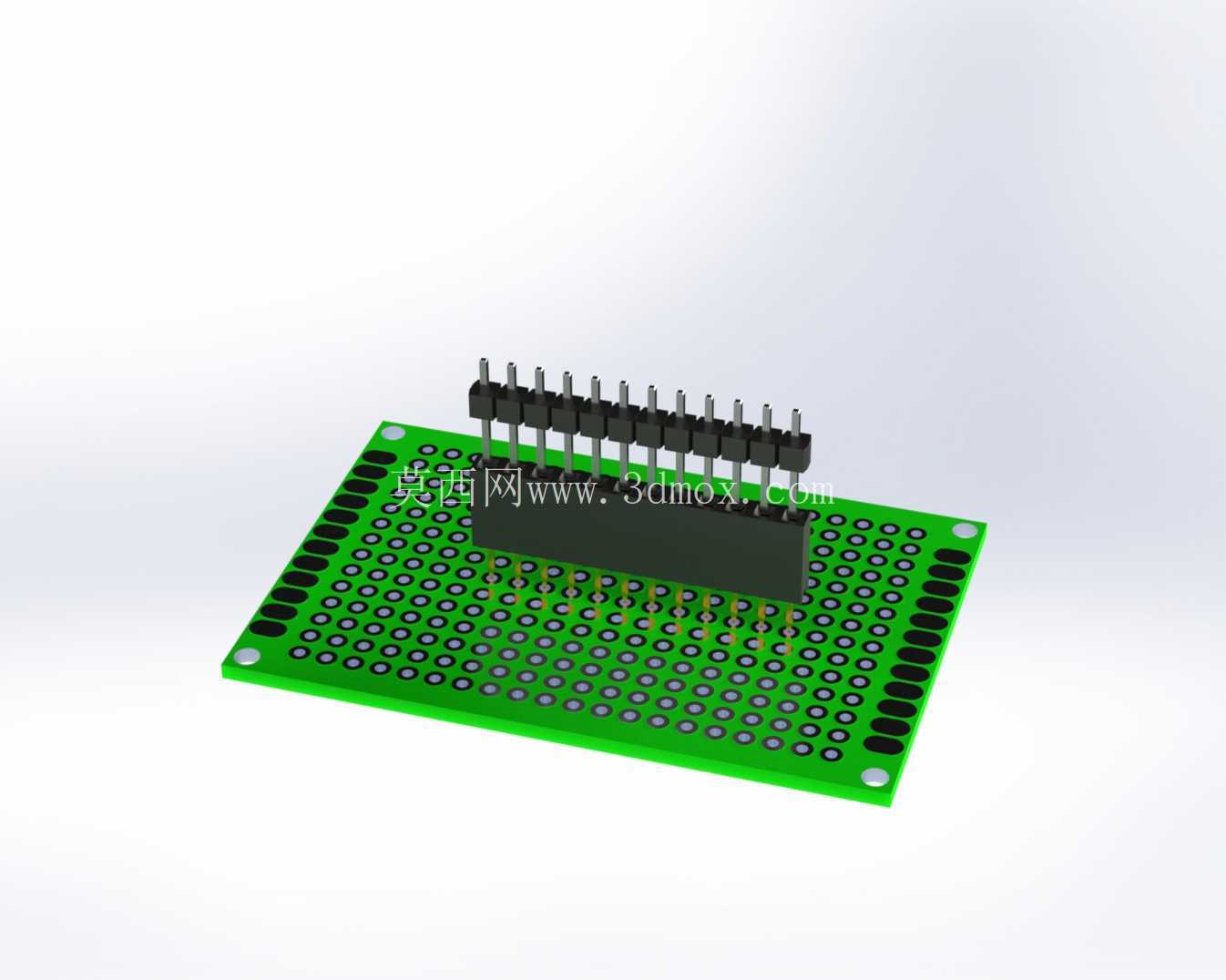

从安装边界尺寸来看,面包板本体采用常规的矩形结构,边缘预留了2mm的安装边,可通过M2螺丝固定在实验台架或者定制的外壳内部,板体厚度为8.5mm,底部平整无突出结构,平放时与支撑面完全贴合,不会出现翘曲晃动;配套的直排针分为单排与双排两种规格,单排针的塑高为2.5mm,插针露出塑体的长度分为焊接端3mm与插接端6mm,既可以直接插在面包板上完成扩展,也可以焊接在定制PCB上作为对外接口;对应排母的塑高为5mm,接触端深度为5.5mm,排针插入后有效接触长度不小于4mm,可承受1A以内的持续电流传输,满足常规信号与小功率供电的传输需求。
实际选型使用时需要注意,这类面包板组件仅适用于低压小电流的原型验证场景,不适合长期固定在量产产品中使用,因为面包板内部的弹性夹片经过多次插拔后会出现弹性衰减,接触电阻会逐步升高,大电流工况下容易出现发热、接触不良的问题;排针排母的焊接端需要做镀锡处理,焊接时温度控制在320摄氏度以内,焊接时间不超过3秒,避免高温导致塑体融化变形、内部弹片退火失去弹性。在三维建模过程中,所有孔位、针位的阵列都采用参数化驱动设计,调整孔位数量、板体尺寸时只需要修改对应参数即可完成整体模型的更新,排针与排母的配合间隙预留了0.05mm的装配公差,模拟实际装配时不会出现干涉问题,板体边缘的圆角、安装孔的沉头结构都按照实际加工尺寸做了还原,可直接用于虚拟装配验证、实验工装的结构设计参考,也可用于教学演示中的接插件配合原理展示。不同配置的组件可适配不同的实验需求,比如小尺寸的面包板适合简单的分立元件电路验证,大尺寸的多孔位面包板可容纳单片机、传感器、执行器等多个模块的接线,配套的不同长度排针排母可完成层叠式的模块扩展,在有限的空间内完成更复杂的电路原型搭建,不需要额外定制转接板,大幅降低原型验证阶段的物料成本与时间成本。
