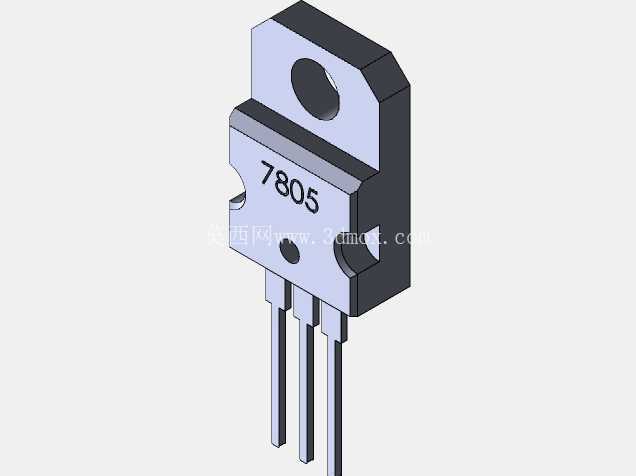

TO-220封装LM7805线性稳压器三维结构

做了十几年的设备电控结构设计，LM7805这类三端线性稳压器几乎是每块低压直流供电板上都绕不开的元件，这次还原的TO-220封装版本模型，完全是照着实际量产元件的装配公差来做的，没有做理想化的尺寸简化，不管是做PCB布局干涉检查，还是做整机外壳的安装空间预留，都能直接调用，不会出现模型和实物装不上的问题。

先从实际应用场景说，这类稳压器的适用面太广了，小到学生做的课程设计实验板，大到工业控制柜里的辅助供电回路、小型通讯设备的板载电源模块、民用家电的控制板供电，只要是需要把较高的直流输入电压稳定转换成5V直流给后端数字电路、传感器、小功率逻辑器件供电的场景，几乎都能看到它的身影。不同于开关电源模块的高频干扰问题，线性稳压器输出的纹波极小，给对电源噪声敏感的模拟采样电路、单片机最小系统供电时，不需要额外加太多滤波器件就能满足供电要求，这也是很多工程师在小功率供电场景优先选它的核心原因。

从功能特性来看，这款LM7805属于固定输出型三端线性稳压器，只需要在输入输出端搭配对应容值的滤波电容，就能搭建起稳定的5V供电回路，不需要复杂的外围反馈电路，故障点极少，可靠性经过了几十年的市场验证。它自身带有过流保护、过热保护、调整管安全工作区保护功能，哪怕后端出现短路、输入电压短时间超范围、散热条件暂时不足的情况，器件也会进入保护状态，不会直接烧毁连带损坏后端的贵重芯片，这在工业现场供电环境不稳定的场景下，能大幅降低设备的运维故障率。

做这个三维模型的时候，首先考虑的是结构设计人员的实际使用需求，没有只做个外观示意。首先是封装本体的尺寸，塑封主体的长宽高、背部金属散热基板的厚度、安装孔的孔径和位置，完全按照TO-220封装的行业通用公差来做，安装孔中心到引脚末端的距离、三个引出引脚的间距、引脚的宽度和厚度，都和实物保持一致，做PCB封装匹配的时候，引脚和焊盘的位置能完全对齐，不会出现模型插不进PCB的问题。背部的散热基板是和器件内部调整管连通的，建模的时候特意留了和散热片贴合的平面度细节，设计散热结构的时候，可以直接在这个面上装配对应规格的散热片，计算散热接触面积、预留螺丝固定空间的时候，不需要再额外核对实物尺寸。

安装边界的细节是这个模型重点打磨的部分，很多新手工程师做结构设计的时候，容易忽略元件的安装操作空间，导致后期装配的时候螺丝刀伸不进去、散热片和周边电容电阻干涉。建模的时候特意还原了元件引脚的成型角度，默认是直插形态，也预留了引脚折弯的参考基准，设计人员可以根据自己的PCB安装高度需求，直接调整引脚折弯长度，计算元件本体到PCB板面的安装高度。顶部的固定安装孔，预留了M3螺丝的装配空间，包括螺丝头的沉头位置、拧紧螺丝需要的扳手操作空间，都在模型里做了对应的边界参考，不会出现设计完之后螺丝装不上的问题。另外，塑封本体表面的印字位置、散热基板的倒角、引脚末端的倒角细节都做了还原，做产品爆炸图、装配示意图的时候，不需要再额外做外观修饰，渲染出来的效果和实物完全一致。

从设计思路上来说，这个模型没有做多余的参数化冗余，把结构设计最常用的装配基准、干涉检查面、安装边界都做了独立的特征区分，设计人员调用的时候，可以直接捕捉安装孔中心、引脚中心线、散热基板贴合面作为装配基准，不需要自己再去建参考面。考虑到不同场景的使用需求，模型的特征层级做了清晰的划分，塑封主体、金属散热基板、三个引出引脚都是独立的特征，要是需要做不同封装的衍生型号，比如调整引脚长度、更换散热片结构，只需要修改对应特征就行，不用从头开始建模，能大幅节省结构设计阶段的元件建模时间。

实际选型的时候，很多工程师容易忽略稳压器的散热空间预留，这个模型把器件在额定功率下需要的散热片安装空间也做了隐含的边界参考，比如当输出电流达到1A的时候，需要的散热片尺寸对应的安装位置，不会和周边的电容、接线端子等元件产生干涉，做整机布局的时候，能提前规避散热不足导致的器件过热问题。另外，模型的重量参数也和实物保持一致，做整机重量核算、抗震结构设计的时候，也能直接提取质量属性，不需要再手动估算元件重量，提升整体设计的计算精度。
