伺服驱动下落执行机构3D打印结构设计

在小型自动化设备、竞技类机器人以及微型无人机的任务执行端，可控的物体释放与下落动作是很多场景下的核心执行需求，比如竞赛机器人的物料投放、无人机的任务载荷抛投、小型自动化产线的定点落料，这类场景对执行机构的重量、安装便捷性、动作可靠性都有较高要求，传统的金属切削加工件不仅重量大，加工周期长，小批量定制成本也偏高，而针对这类场景设计的伺服驱动下落机构，恰好适配3D打印快速制作的工艺特性，能够在满足结构强度的前提下，大幅压缩制作周期与成本。

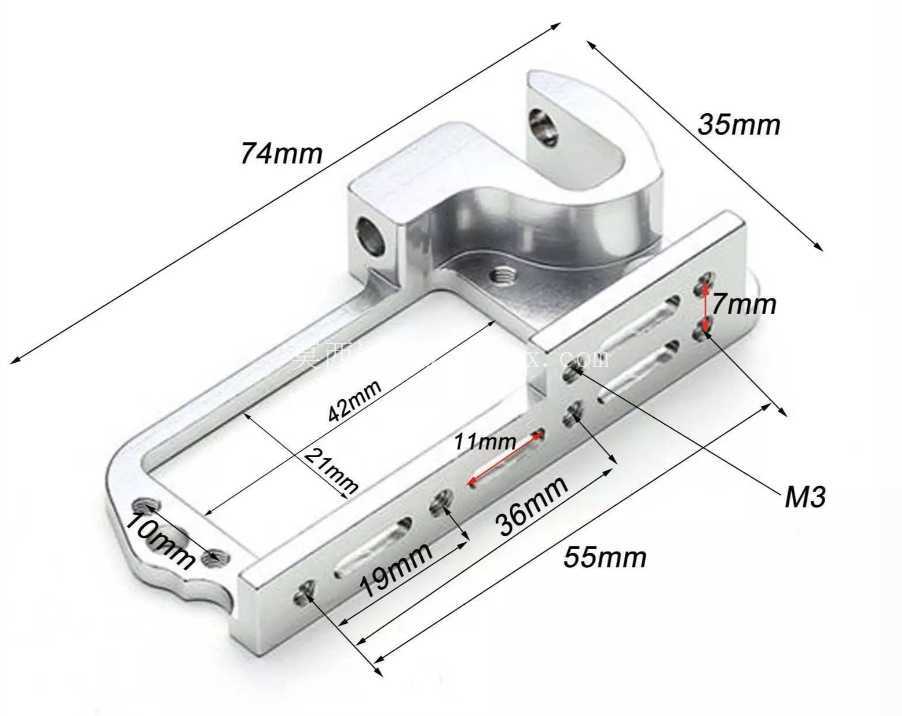

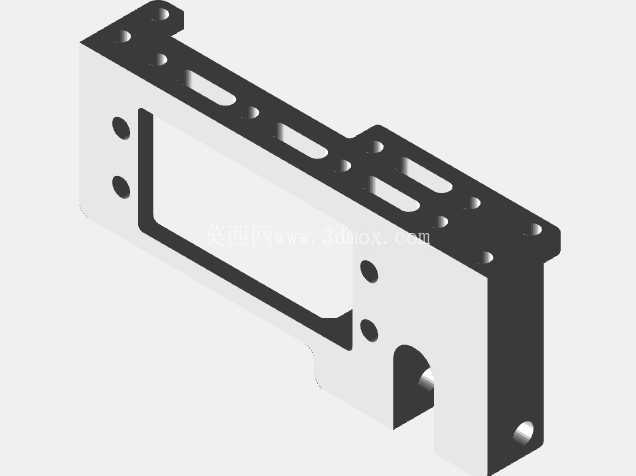

从结构设计逻辑来看，这款机构没有采用复杂的连杆传动冗余设计，而是将伺服安装座、传动连杆连接位、主体框架、挂钩执行端做了一体化的结构整合，整体外轮廓尺寸控制在长74mm、宽35mm的边界范围内，主体框架的安装基面长度为55mm，框架内侧预留的安装避让空间长度为42mm、宽度21mm，能够适配市面上绝大多数9g规格的微型伺服舵机的安装尺寸，不需要额外做转接件调整。安装孔位的设计上，框架端部预留了直径10mm的主安装固定孔，沿框架长度方向排布的多组M3螺纹安装孔，分别对应不同的安装固定需求：距离端部19mm位置的孔位用于伺服本体的锁紧固定，36mm位置的孔位用于连杆转轴的限位，11mm位置的调节孔位可以根据实际装配的舵机摇臂角度，调整挂钩的开合行程，挂钩端部7mm的行程限位槽，能够避免舵机过转导致的结构卡滞或者零件损坏。

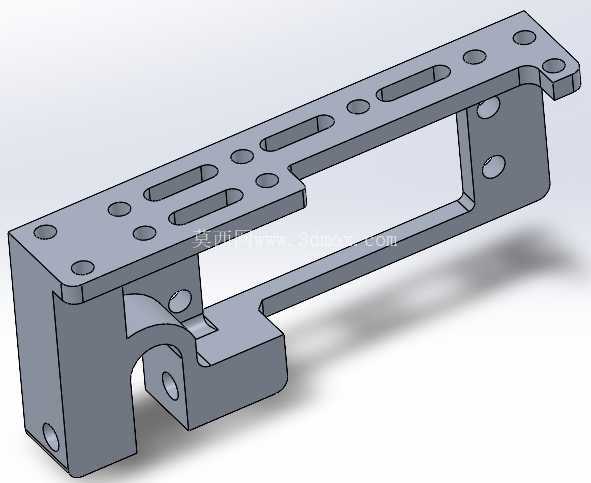

考虑到3D打印工艺的成型特性，整个结构的壁厚都做了均匀化处理，所有的受力转接位置都做了圆角过渡加固，尤其是挂钩与主体连接的弯折位置，加厚了壁厚并做了应力分散设计，避免反复开合动作下出现应力断裂；所有的孔位都预留了0.2mm的打印余量，不需要二次打磨就可以直接装配M3螺丝或者转轴销钉，打印完成后只需要去除支撑就可以完成组装，不需要额外的后处理工序。

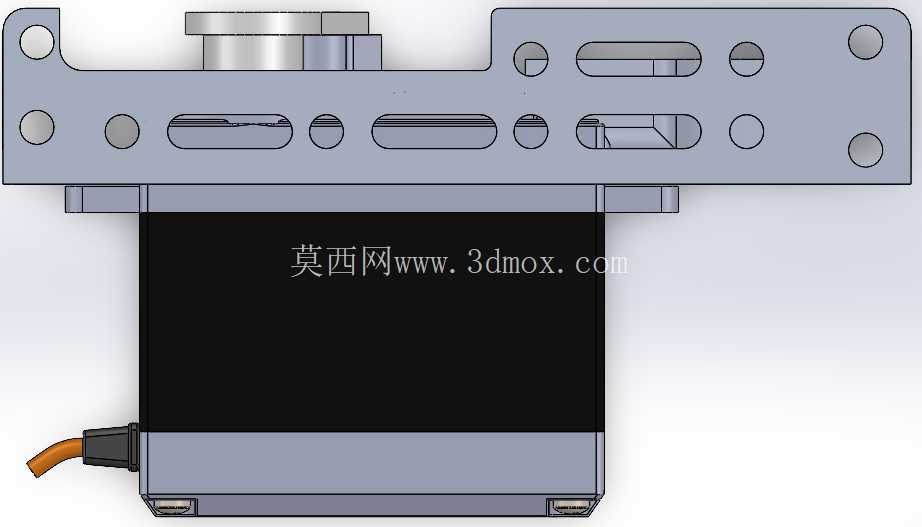

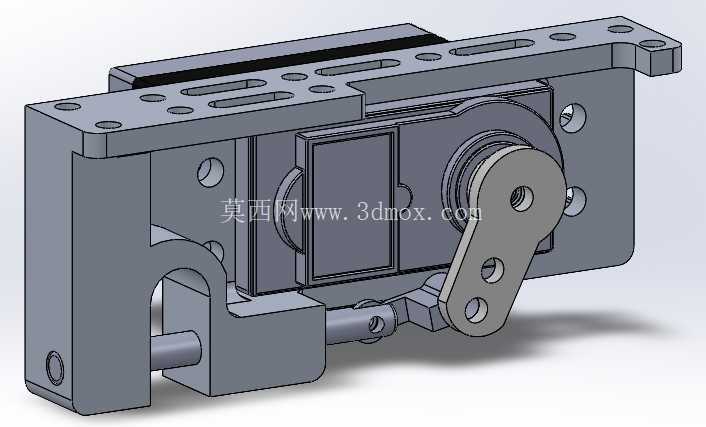

实际使用过程中，机构的动作逻辑非常直接：伺服舵机固定在框架的安装位上，舵机摇臂通过连杆连接到活动挂钩上，当舵机收到控制信号转动时，带动连杆拉动挂钩绕转轴转动，完成挂钩的开合动作，实现挂载物体的释放下落；当舵机复位时，挂钩在舵机扭力作用下回到锁止位置，就可以挂载下一个物体。整个动作行程控制在7mm的范围内，舵机只需要转动30度左右就可以完成全行程动作，响应速度快，不会出现动作延迟的问题。

从安装适配性来看，这款机构的安装基面为平面设计，可以通过M3螺丝直接固定在机器人的机架、无人机的机身或者小型自动化设备的安装台面上，不需要额外设计复杂的安装转接结构；整体结构重量控制在10g以内，对于载荷重量敏感的微型无人机或者小型移动机器人来说，不会带来过多的重量负担。结构的几何形状经过反复优化，所有的受力方向都与3D打印的层叠方向做了适配，避免打印层间受力导致的零件失效，即使是反复上千次的开合动作，也不会出现结构断裂或者磨损过度的问题，完全满足日常调试、竞赛使用以及小型自动化设备长期运行的可靠性要求。

不同于市面上常见的拼接式下落机构，这款一体化设计的结构减少了多余的连接零件，整个机构除了舵机、螺丝、连杆销钉之外，主体结构只需要一个打印件就可以完成，装配难度极低，即使是没有太多机械装配经验的使用者，也可以在几分钟内完成整个机构的组装调试；同时结构上预留的多组调节孔位，可以根据实际使用的需求，调整挂钩的开合角度、锁止位置，适配不同大小的挂载物体，不管是小型的物料块、任务载荷，还是需要定点释放的功能组件，都可以通过简单的调整实现可靠挂载与释放。
