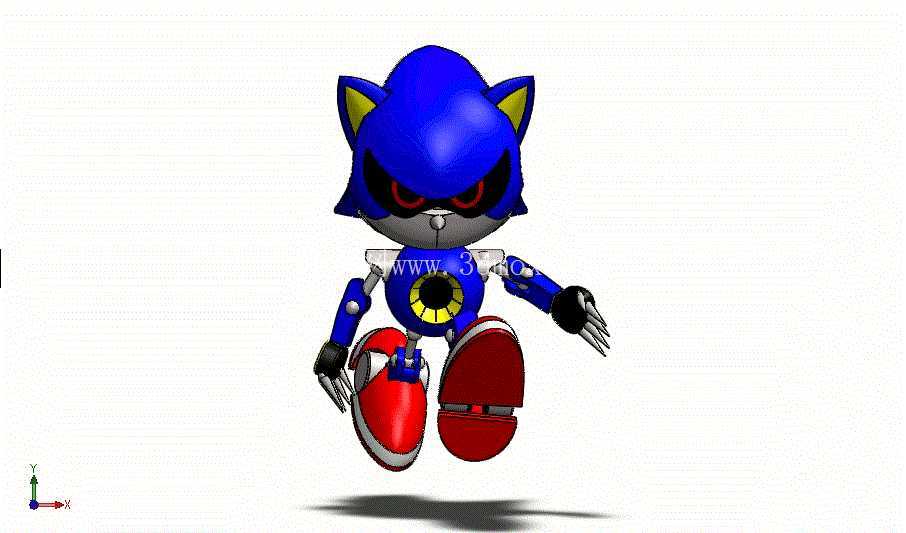

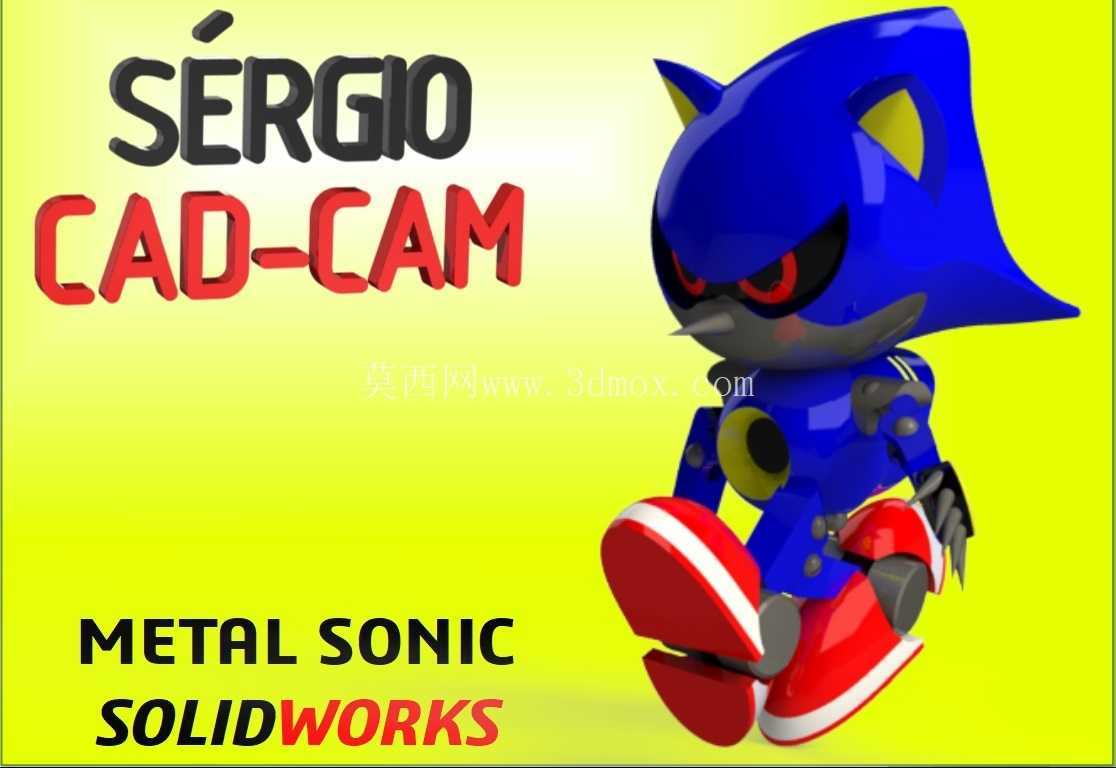

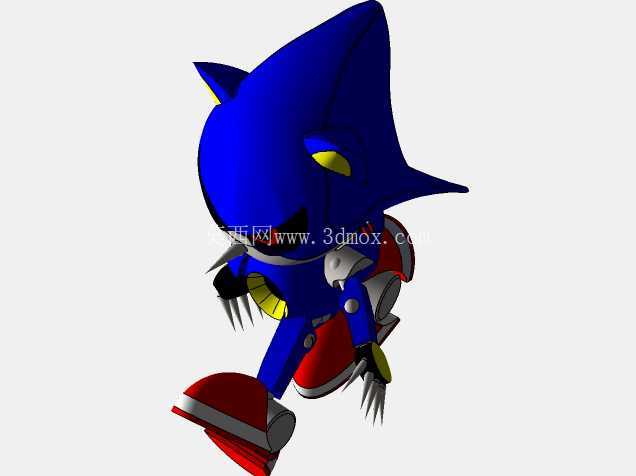

金属索尼克机械刺猬三维造型设计

本次完成的金属索尼克机械刺猬造型，在结构设计阶段优先考虑了实体打印与静态展示的适配性，整体外轮廓遵循经典机械刺猬的比例设定，头部尖刺部分做了等厚壁厚处理，避免3D打印过程中出现薄壁翘曲问题，尖刺根部与头部主体的过渡圆角设置为R2，既保证视觉上的锐利感，也能消除打印后的应力集中点。眼部红色透光区域单独做了嵌件安装槽，槽深1.2mm，可直接嵌入裁切好的红色亚克力片，无需额外粘接固定，装配公差控制在0.1mm以内，保证嵌件装入后无松动晃动感。

躯干部分采用分段式结构设计，胸部圆形能量舱位置预留了0.8mm的沉台，可粘贴印刷好的能量标识贴纸，也可改装加装LED灯组，灯组走线槽隐藏在躯干背部的拼接缝内，走线槽宽度3mm，深度2mm，可容纳两根0.5mm线径的导线，背部拼接采用卡扣式连接，卡扣的卡合量设置为0.6mm，拆装时无需借助工具即可分离躯干前后壳，方便内部元器件的更换与维护。手臂关节处做了可动结构预留，肩关节采用球头连接结构，球头直径6mm，球窝的配合间隙设置为0.05mm，既可以保证手臂在任意角度悬停，也不会出现阻尼过大无法转动的问题，手臂外侧的装甲块做了分件处理，装甲与手臂主体通过定位柱连接，定位柱直径2mm，插入深度3mm，装配后装甲表面与手臂主体表面齐平，无明显拼接台阶。

腿部结构与足部的红色鞋状部件做了一体化造型优化，足部白色装饰条采用凸起0.5mm的结构设计，无需后期喷涂分色，打印完成后即可直接呈现色彩分界效果，足部底部做了平面处理，平面面积占足部投影面积的60%，保证整体造型放置在平面上时的稳定性，无需额外配置支撑底座。整体造型的所有外露棱边均做了R0.3的倒角处理，避免尖锐边角造成的划伤风险，同时也能提升打印成品的触感。

从应用场景来看，该造型既可以作为3D打印的手办原型，用于潮玩手办的小批量生产，也可以作为机械结构教学的演示案例，帮助初学者理解卡扣连接、球头关节、嵌件安装等常见机械结构的设计思路，在进行结构拆分时，所有分件的拔模斜度均设置为1.5度，适配主流FDM与光固化3D打印机的打印要求，无需额外添加支撑即可完成大部分零件的打印，仅在手臂内侧与腿部连接位置需要添加少量树状支撑，支撑拆除后残留的痕迹位于零件非外观面，打磨处理后不会影响整体外观效果。

在设计过程中，所有曲面均采用G1连续过渡，避免曲面之间出现折痕，金属质感的表现通过曲面的曲率变化来实现，不同装甲块之间的分模线位置均设置在视觉不易察觉的侧面或底部，保证正面视角下的整体完整性。手部的尖爪结构做了加厚处理，尖爪最薄处厚度为1.5mm，避免打印或搬运过程中出现断裂问题，尖爪与手掌的连接位置做了三角加强筋，筋厚1mm，在不影响外观的前提下提升结构强度。整体装配完成后，所有活动关节的活动范围均经过校验，手臂可实现前后120度摆动，左右30度旋转，不会出现结构干涉问题，躯干与腿部的连接位置做了限位结构，保证腿部摆动时不会超出设定角度，避免关节损坏。
