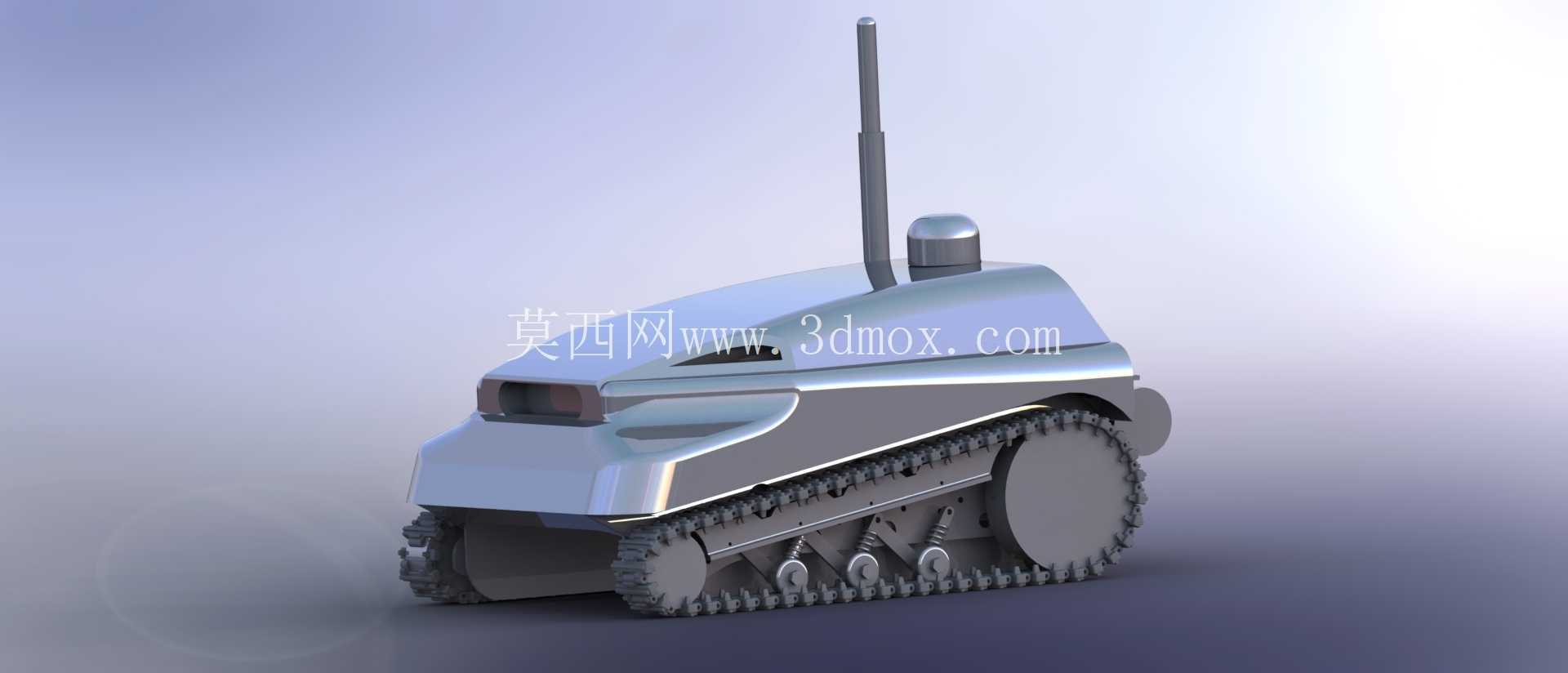

概念型履带式巡检监控机器人结构设计

这款履带式移动监控设备的设计，最初瞄准的是厂区周界巡检、地下管廊巡查、仓储区域安防这类需要长时间往复移动监控的场景——固定点位的摄像头始终存在视野盲区，而轮式移动平台在遇到管线凸起、地面轻微破损、小坡度坎儿的时候很容易卡滞，履带结构的接地比压小，对非硬化路面的适应性更强，刚好能填补这类场景的设备缺口。

从功能逻辑上看，整机的核心是承载监控模组完成移动作业，上部预留了通用的监控设备安装位，可以根据实际需求搭载可见光摄像头、热成像模组或者气体检测传感器，不需要额外改动主体承载结构。行走部分的设计做了拆分处理，主体结构上预留了履带链组件的安装接口，单独拆分的履带链组件可以根据使用场景更换不同材质的履带块，比如在有防静电要求的电子厂区换用防静电履带，在潮湿管廊环境换用带防滑齿的耐水履带，不需要重新设计整个行走轮系。

设计过程中没有把履带链和主体做一体化成型，主要是考虑到后期维护的便利性——履带属于行走损耗件，一体化结构更换履带需要拆解整个轮系，拆分式设计只需要松开张紧机构的固定螺栓就能快速更换履带组件，现场运维不需要复杂的工装就能完成操作。触控板覆盖轮子的设计，是为了在平整硬化路面场景下，用户可以快速拆除履带组件，直接用轮式结构行走，降低平整路面的行走阻力，减少不必要的动力损耗，相当于一套主体结构可以适配两种行走模式，不需要单独准备两套设备主体。

安装边界上，整机的宽度控制在常规巡检通道的最小通行宽度以内，能够顺利通过厂区常见的0.8米宽巡检通道，高度方向做了低重心处理，上部监控模组的安装面低于常规厂区设备的操作台面高度，不会在巡检过程中剐蹭到周边的管线、操作台边角。轮系的安装孔位采用了通用的等距孔设计，后期如果需要更换更大直径的行走轮，只需要调整张紧机构的安装位置，不需要重新加工主体的安装面。

从结构强度角度考虑，主体承载框架采用了薄壁加筋的设计思路，在保证整体刚度的前提下尽可能降低自重，避免整机重量过大导致履带接地压力过高，损伤厂区的环氧地坪。行走轮的外缘做了圆弧过渡处理，和履带啮合的时候不会出现硬接触卡滞的情况，张紧机构采用了滑块式调节结构，调节行程覆盖了履带使用过程中的伸长量，不需要频繁拆解调整履带张紧度。

实际应用中，这类移动监控设备不需要人员全程跟随操作，沿着预设的巡检路线移动就能完成区域覆盖，相比固定监控点，能够灵活调整监控角度和位置，针对临时需要重点监控的区域，只需要调整巡检路径就能完成覆盖，不需要额外加装临时监控设备。履带组件的模块化设计，也让设备的场景适配性更强，不管是室内平整的仓储地面，还是室外厂区的柏油路面，甚至是地下管廊的潮湿水泥地面，都能通过更换对应的履带组件满足行走需求，不需要单独采购不同类型的移动监控平台。

在细节设计上，主体侧面预留了走线槽位，监控模组的供电、信号线可以沿着内部槽位排布到下部的电源仓，不会出现线缆外露被剐蹭断裂的问题。下部的电池仓采用了快拆结构设计，更换电池的时候不需要拆解主体外壳，运维人员可以在现场快速完成电池更换，减少设备的停机时间。轮系的轴承安装位做了密封槽设计，可以加装密封圈阻挡灰尘、水汽进入轴承内部，延长轮系的维护周期，适合多尘、潮湿的巡检场景使用。
