紧凑型智能伺服执行器结构设计

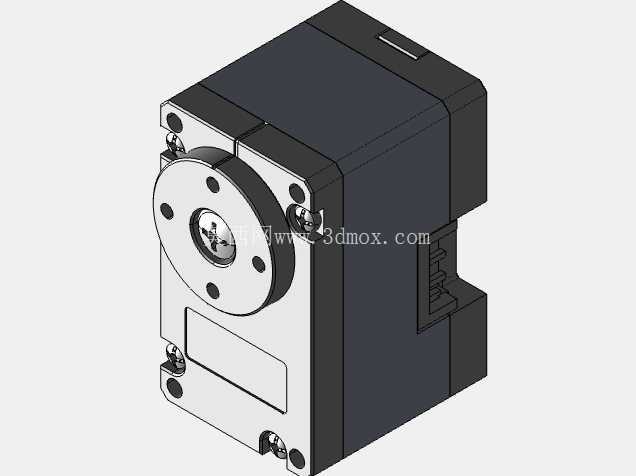

　　在桌面级小型机械臂、教育类仿生机器人、创客竞赛机器人的关节驱动选型中，紧凑型伺服执行器一直是核心零部件，这类部件需要在极小的安装空间内集成动力输出、运动控制、状态反馈全链路功能，避免传统舵机需要外接驱动板、额外布线的冗余设计，降低整机装配的复杂度。这款伺服执行器采用一体化集成设计思路，将直流驱动电机、减速齿轮组、控制电路板、位置与电流反馈传感器全部封装在方形硬质壳体内，壳体采用高强度工程塑料材质，兼顾轻量化与结构强度，表面做哑光处理减少装配过程中的划痕残留。从安装边界来看，整体外形为规整的立方块结构，侧面预留标准的TTL通信接口，接口采用卡扣式设计，接线时无需额外螺丝固定，可快速完成多舵机的总线级联，适配菊花链通信布线方式，大幅减少多关节机器人的线束用量。输出端采用标准十字舵盘安装位，周边预留四个对称的M2螺丝安装孔，既可以通过舵盘连接负载结构件，也可以通过壳体四周的安装孔直接将舵机固定在机器人骨架上，安装孔位的公差控制在±0.02mm范围内，保证批量装配时的互换性。

　　功能层面，这款执行器支持位置环、速度环、电流环三环闭环控制，通过TTL总线可以实时读取当前输出轴的角度、转速、负载电流参数，也可以直接下发目标位置、运动速度、输出扭矩限制指令，不需要额外的运动控制单元做信号转换，对于教育场景来说，学生可以直接通过单片机发送简单的串口指令完成关节运动控制，降低机器人开发的入门门槛。在实际应用场景中，这类小尺寸伺服执行器多用于1kg负载以内的小型机器人关节，比如四足仿生机器人的腿部关节、桌面机械臂的小臂与腕部关节、教育类人形机器人的手臂与头部转动关节，也可以用于自动化设备中的小型物料拨叉机构、小型云台的转动驱动，相比传统的模拟舵机，它的位置控制精度更高，不会出现长时间运行后的舵机抖振问题，同时支持扭矩反馈，当关节运动过程中碰到障碍物时，可以通过电流变化检测到堵转状态，及时停止输出避免电机烧毁或者结构件损坏。

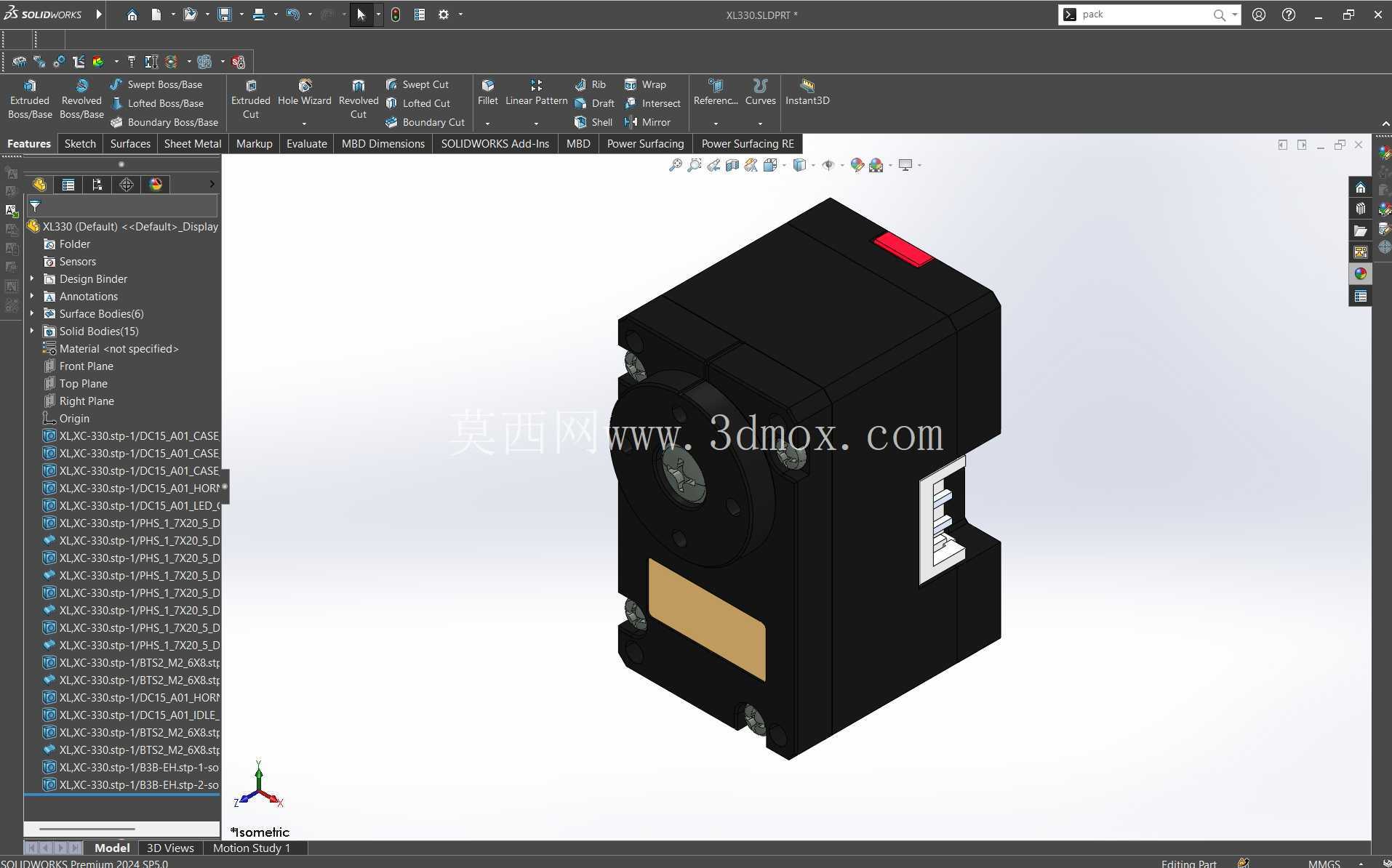

　　设计过程中，壳体的散热结构做了针对性优化，在输出轴周边预留了微小的散热缝隙，既不会让灰尘进入壳体内部影响齿轮传动，也能让电机长时间运行产生的热量及时散出，保证持续运行时的扭矩输出稳定性。顶部的红色标识块用于区分舵机的ID设置状态，装配时可以通过标识块快速判断舵机的总线地址，避免多舵机组装时的接线混乱。侧面的金色区域是参数标定标签位置，出厂时会将每台舵机的校准参数印刷在标签上，用户更换舵机时不需要重新做零点校准，直接替换即可正常使用。

　　从结构建模的角度来看，这款舵机的内部齿轮组采用金属与塑料混合搭配的设计，首级减速齿轮采用金属材质承受初始大扭矩，末级齿轮采用自润滑工程塑料降低运行噪音，建模时需要严格控制齿轮之间的啮合间隙，间隙过大会导致回程差增大，影响位置控制精度，间隙过小则会增加传动阻力，导致空载电流过大、发热严重。壳体的合模线设计在侧面非安装面位置，避免合模缝的凸起影响安装平面的贴合度，所有安装孔位都做了倒角处理，方便装配时螺丝快速导入，不会出现螺丝孔对位困难的问题。通信接口的位置设计在壳体侧面居中位置，多舵机并排安装时不会出现接口被相邻舵机遮挡的问题，线束可以从侧面统一引出，整理后更加整洁。输出轴的轴承采用双滚珠轴承支撑，相比传统的铜套支撑，径向负载能力更强，长时间运行不会出现轴晃动的问题，适合带偏心负载的转动场景。
