车用怠速空气控制阀结构设计

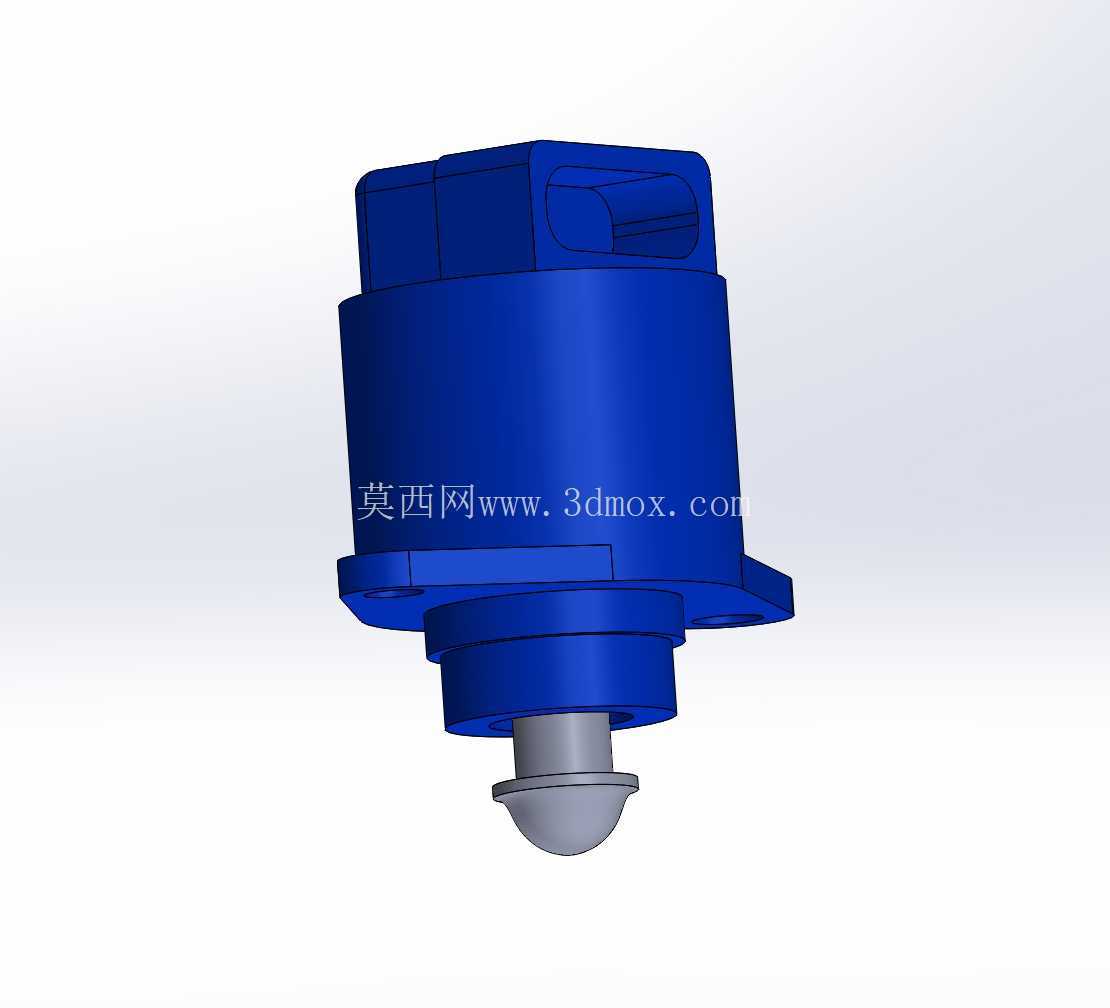

　　从结构设计逻辑来看，这款阀采用步进电机驱动的锥头阀芯结构，上部的方形接线腔体集成了电机绕组与驱动引脚，外部做了全包覆的塑料壳体设计，既可以隔绝发动机舱的油污、水汽侵蚀，也能通过壳体的安装耳片实现快速定位，安装耳片上预留的两个螺栓过孔与节气门体上的安装柱完全匹配，安装时不需要额外设计转接支架，直接贴合节气门体的安装平面即可，密封依靠端面的橡胶圈实现，避免旁通通路漏气导致的怠速失控。在乘用车进气系统的开发环节，怠速工况的空气流量控制直接决定发动机运转稳定性，这款怠速空气控制阀正是为匹配多点电喷发动机的旁通进气通路设计，区别于节气门直动式的怠速控制方案，旁通式结构不需要改动节气门主体的流道设计，仅需在节气门前后的压差区域布置独立控制阀，就能实现怠速工况下的进气量微调，适配冷启动高怠速、空调负载提升、转向助力介入等不同工况下的转速稳定需求。

　　阀芯部分采用阶梯式轴段设计，下部的锥形头与阀座的锥面配合，通过步进电机的旋转运动转化为阀芯的直线位移，改变锥面与阀座之间的流通截面积，从而精准控制旁通空气的流量，锥头的型线经过多轮流场仿真优化，在小开度区间不会出现气流紊流导致的流量波动，大开度区间也能保证足够的进气量满足高怠速的需求，阀芯顶端的半球形结构可以避免积碳堆积导致的卡滞，即使长期使用后有少量油污附着，也能依靠锥面的自清洁特性维持动作顺畅。

　　从安装边界来看，这款阀的主体圆柱直径适配市面上绝大多数紧凑型乘用车的节气门安装位，整体轴向高度不会与周边的进气歧管、线束插头产生干涉，上部的接线插口朝向侧面，方便线束插接操作，维修更换时不需要拆解周边的其他附件，仅需松开两个固定螺栓就能完成拆装。在实际应用场景中，这款阀除了常规的怠速稳定功能，还能在节气门突然关闭的减速工况下，快速打开一定开度补充进气，避免混合气过浓导致的熄火与排放超标，同时在发动机低温启动时，阀芯会保持在较大开度位置，让更多空气进入进气歧管，提升冷启动转速，加快三元催化器的起燃速度，降低冷启动阶段的污染物排放。

　　设计过程中针对发动机舱的高温振动环境做了专项优化，内部的电机绕组采用耐高温漆包线，可承受120摄氏度的持续工作温度，阀芯的导向轴段采用耐磨自润滑材料，不需要额外加注润滑脂就能保证百万次动作的磨损量在允许范围内，外壳的安装耳片做了加强筋设计，在发动机持续振动的工况下不会出现耳片断裂的问题。流道设计上，阀的进气口与出气口采用同轴对齐的结构，气流通过时的阻力损失更小，不会因为阀的布置导致旁通通路的进气延迟，控制响应速度可以达到毫秒级，能够快速跟随ECU的控制信号调整开度，匹配发动机不同工况下的进气需求。
