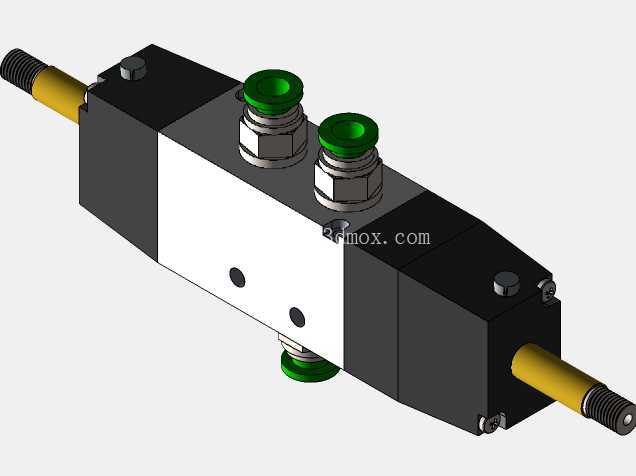

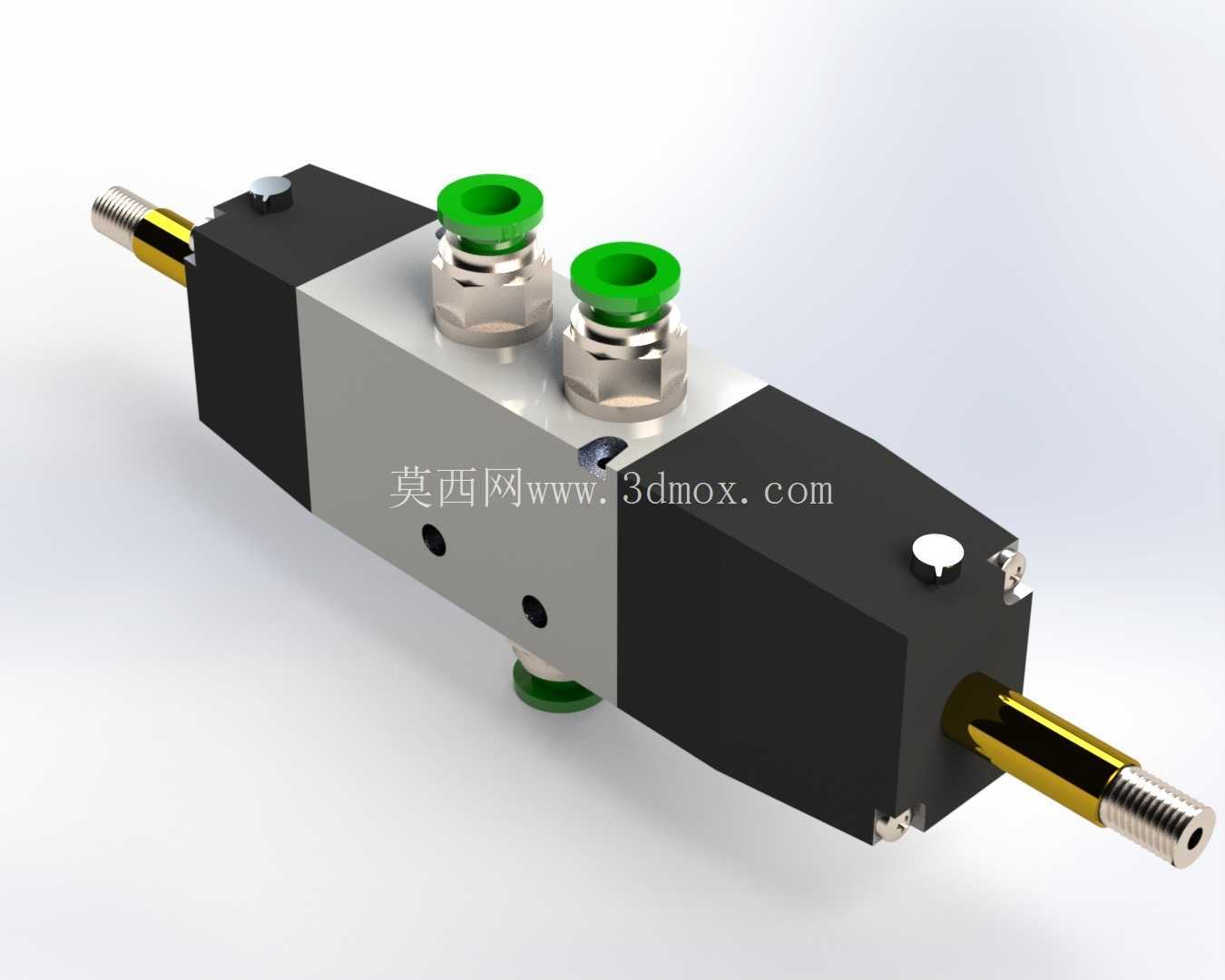

三位五通双电控气动方向控制阀结构

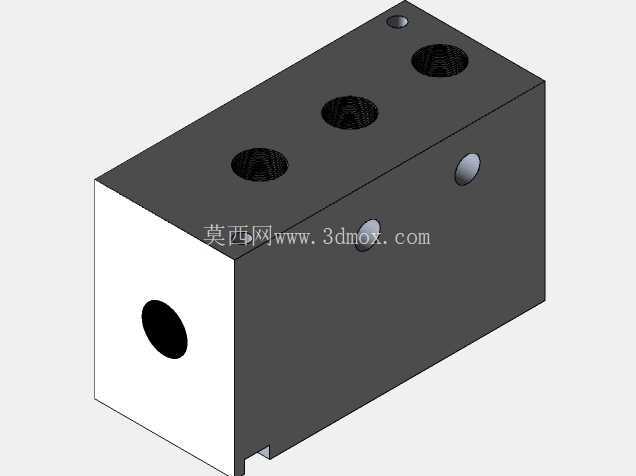

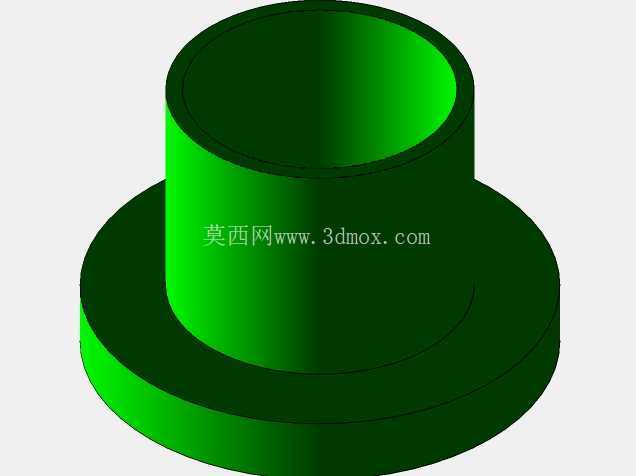

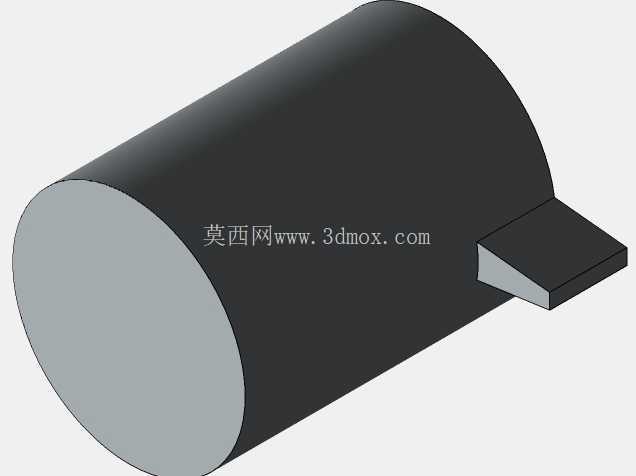

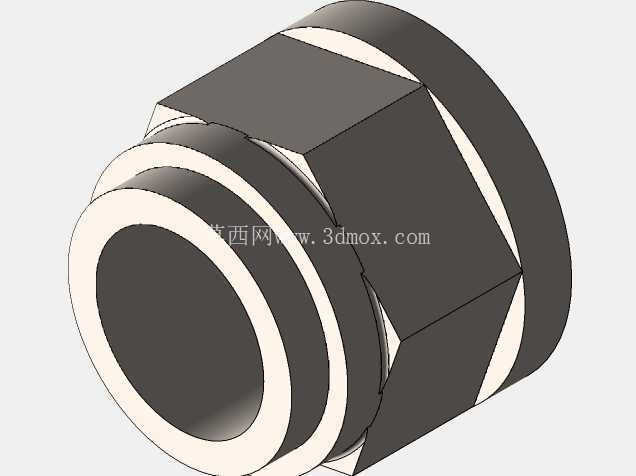

　　这款三位五通方向控制阀，是气动控制系统里的核心执行控制元件，日常在自动化生产线的气动回路、工业机器人末端执行器气路、非标自动化工装的气路切换场景里应用极广，主要负责控制压缩空气的流向，以此驱动气缸、气动马达等气动执行元件完成伸出、缩回、中位保持三个状态的动作切换，是气动系统里实现逻辑动作控制的基础部件。从结构设计来看，阀体采用分体式拼接结构，主体阀身采用硬质铝合金材质做阳极氧化处理，兼顾轻量化与耐压耐磨的使用需求，两端的电磁驱动端盖采用高强度工程塑料包覆，既可以隔绝电磁线圈的温升传导，也能起到一定的防尘防溅作用，适配车间多尘、有少量切削液飞溅的工况环境。阀体上的快插接头采用标准气动快插规格，适配常用的气动软管外径，接头自带密封结构，插入气管后无需额外密封件即可实现可靠密封，拆卸时按下接头顶部的弹性卡套即可快速拔出气管，能大幅缩短气路装配与后期维护的时间。阀体两端的手动应急顶杆采用黄铜材质加工，表面做镀镍防锈处理，在设备调试、电磁线圈断电的应急场景下，可以直接手动按压顶杆推动阀芯换向，方便排查气路故障、调试执行机构动作位置，不用额外接电就能完成基础动作测试。

　　从安装边界来看，阀体的安装孔位采用通用的气动阀安装标准间距，既可以直接通过阀体侧面的通孔用螺丝固定在安装板上，也可以搭配标准汇流板实现多阀组集成安装，集成安装时可以共用进气与排气回路，减少管路排布的复杂度，适合多动作回路的紧凑设备使用。阀芯采用精密研磨的滑柱式结构，阀芯与阀体内腔的配合间隙控制在微米级，既保证阀芯滑动顺畅无卡滞，又能实现各个气口之间的可靠密封，减少内部泄漏量，中位机能采用封闭型结构，阀芯处于中位时各个气口相互封闭，可让执行元件在任意位置停止，且不会因为气路泄漏出现位置漂移，适合需要中途位置保持的动作工况。

　　设计过程中充分考虑了实际使用的可靠性，阀体上的排气口设置有内置消音结构的安装位，可直接拧入标准消音器，降低排气时的噪音，避免车间环境噪音超标；电磁驱动部分的线圈采用耐热等级较高的漆包线绕制，长时间通电工作时温升控制在安全范围内，不会因为长时间带电出现线圈烧毁的问题，线圈的接线端采用标准接线端子，适配常规的气动阀供电电压，接线时无需额外做转接处理。在气路适配性上，这款阀的额定工作压力覆盖常规气动系统的0.15-0.8MPa压力区间，可适配绝大多数工厂常规压缩空气供气压力，流量参数匹配常用的缸径32-63mm的标准气缸使用，既可以控制直线气缸的往复动作，也可以控制摆动气缸、气动夹爪等其他气动执行元件的动作切换。

　　阀体的外形结构做了倒角处理，没有尖锐的棱角，在设备内部安装时不会刮伤相邻的气管与线缆，整体结构紧凑，占用安装空间小，适合在设备内部空间局促的场景下布置。从实际使用的角度来说，这类阀的设计重点在于阀芯的换向可靠性与密封耐久性，滑柱式的结构相比截止式结构换向阻力更小，电磁线圈的驱动功率更低，长时间工作的能耗更小，同时阀芯的受力更均匀，换向时的冲击更小，能有效提升阀的整体使用寿命。在做三维结构设计时，各个零件的配合公差做了严谨的匹配，快插接头与阀体的连接螺纹采用标准气动管螺纹，装配时缠绕少量生料带即可实现可靠密封，不会出现外接气路漏气的问题；两端端盖与阀体的连接采用内六角螺丝紧固，端盖与阀体之间设置有异形密封圈，保证阀体内腔的压力不会从结合面泄漏。
