多自由度关节型夹持机械臂结构设计

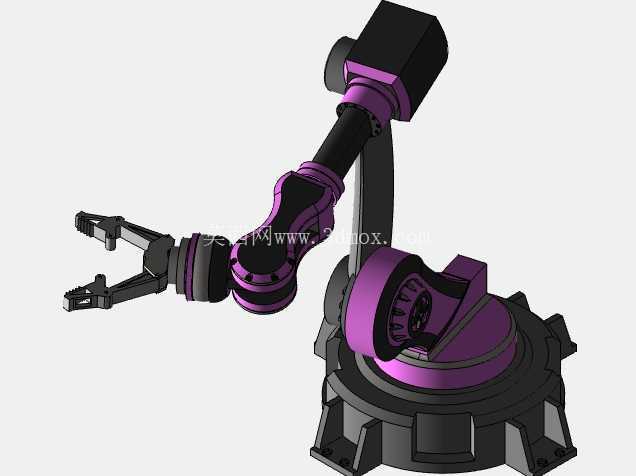

　　这款多关节夹持式机械臂的结构设计，核心面向3C电子装配、小型工件上下料、实验室样本转运这类对作业精度、动作灵活性有较高要求的场景，区别于大负载重载工业臂，它的设计定位聚焦在轻载作业区间，适配工位狭窄、动作路径复杂的作业环境。从结构布局来看，整机采用串联多关节构型，底座为大直径法兰式安装结构，安装面预留了均匀分布的连接孔位，可直接固定在工作台面、线体侧边或者移动AGV的搭载平台上，底座内部预留了走线空腔与关节驱动组件的安装位，旋转关节采用交叉滚子轴承作为回转支撑，保证底座回转过程中的径向与轴向承载稳定性，避免臂体伸展状态下出现倾覆晃动。

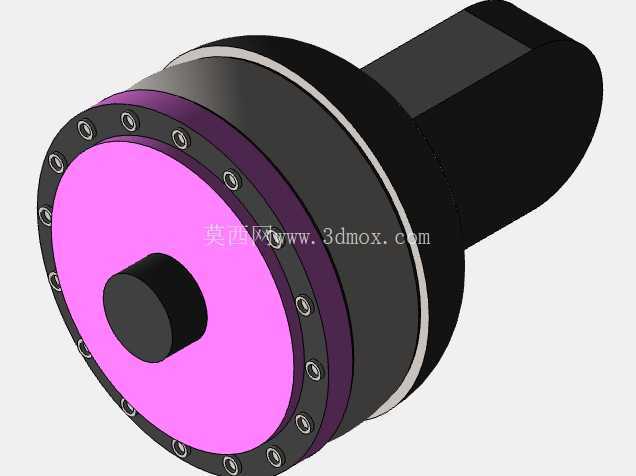

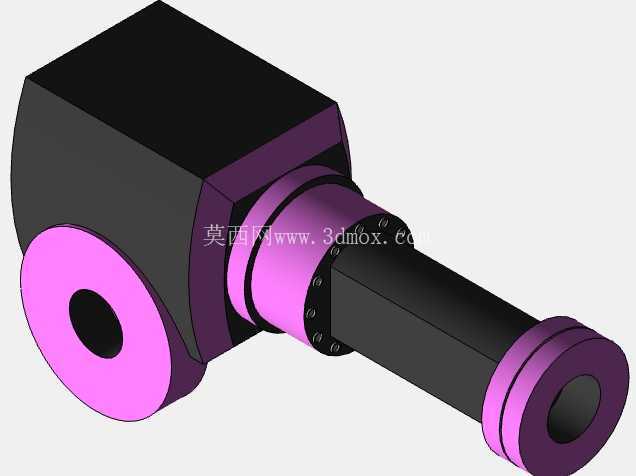

　　大臂与底座连接的肩关节、大臂与小臂连接的肘关节均采用内置驱动的模块化关节设计，关节外壳做了圆弧过渡处理，既可以避免臂体运动过程中与周边工装发生剐蹭，也能对内部的传动组件、线缆起到防护作用，关节处的限位结构做了内嵌式设计，不会额外占用臂体外部空间，同时能在软件限位失效时提供硬限位保护，防止臂体超行程运动造成结构损坏。腕部结构采用三轴正交布局，可实现末端夹持器的俯仰、偏转与回转动作，保证末端执行器能以任意角度抵达作业点位，适配不同姿态的工件抓取需求，末端夹持器采用平行双指夹爪结构，夹指表面做了防滑齿形设计，可根据抓取工件的外形更换适配的夹指垫块，夹爪的开合行程覆盖常见小型工件的尺寸范围，开合动作通过关节内部的传动结构传递动力，夹持力可根据工件材质进行调整，避免夹伤易碎工件或者出现夹持松脱的情况。

　　从设计思路层面，这款臂体的所有结构件都做了轻量化处理，臂身主体采用薄壁加筋的结构形式，在保证结构刚性的前提下尽可能降低自身重量，以此降低对关节驱动组件的负载要求，提升臂体的运动响应速度；所有关节的驱动轴线都做了共面处理，减少运动学解算的复杂度，也能降低后续控制程序的开发难度。线缆采用内部走线方案，所有动力线、信号线都从臂体内部的空腔穿过，外部没有裸露线缆，既可以避免运动过程中线缆与周边设备发生拉扯缠绕，也能适配有洁净度要求的作业场景，减少积尘死角。

　　安装边界方面，底座安装孔的分布圆直径适配常见的工业设备安装标准，臂体完全收缩状态下的占地尺寸较小，不会占用过多工位空间，完全伸展状态下的作业半径覆盖常规小型工位的作业范围，末端执行器的安装法兰采用标准接口，可快速更换夹爪、吸盘、小型焊枪等不同类型的末端工具，拓展设备的适用场景。在实际应用中，这类轻载多关节机械臂可搭配视觉检测系统完成工件的定位抓取、错位矫正，也可搭配输送线完成工件在不同工序之间的转运，在小批量定制化生产场景下，还可通过快速示教调整作业路径，无需对硬件结构做大幅改动即可适配新的作业任务。结构设计过程中对各关节的运动范围做了充分验证，避免相邻臂段在极限运动位置发生干涉，所有转动副的密封结构都做了适配设计，可阻挡车间内的粉尘、切削液飞溅进入关节内部，延长设备的维护周期。臂体的外观配色采用高对比度设计，方便现场操作人员快速识别臂体的运动位置，提升作业现场的安全性，各关节的外壳都设计有观察窗口与维护开口，无需完全拆解臂体即可完成常规的润滑、检测与易损件更换作业，降低后期维护的时间成本。
