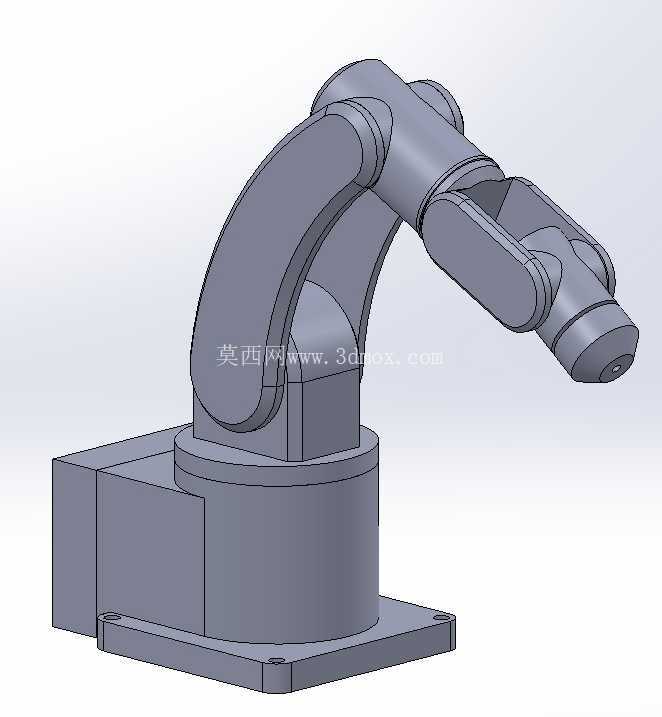

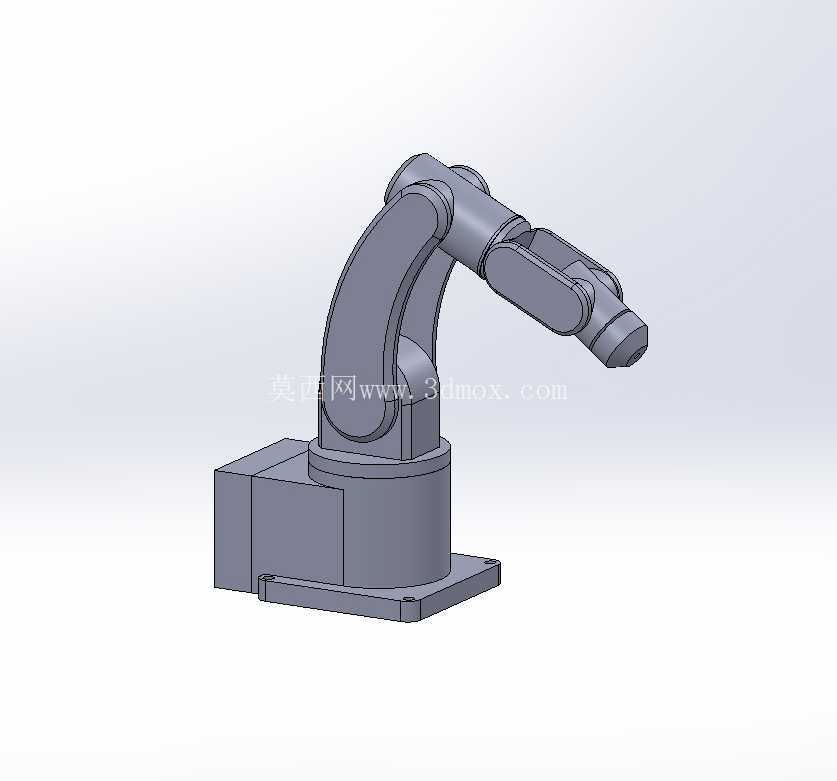

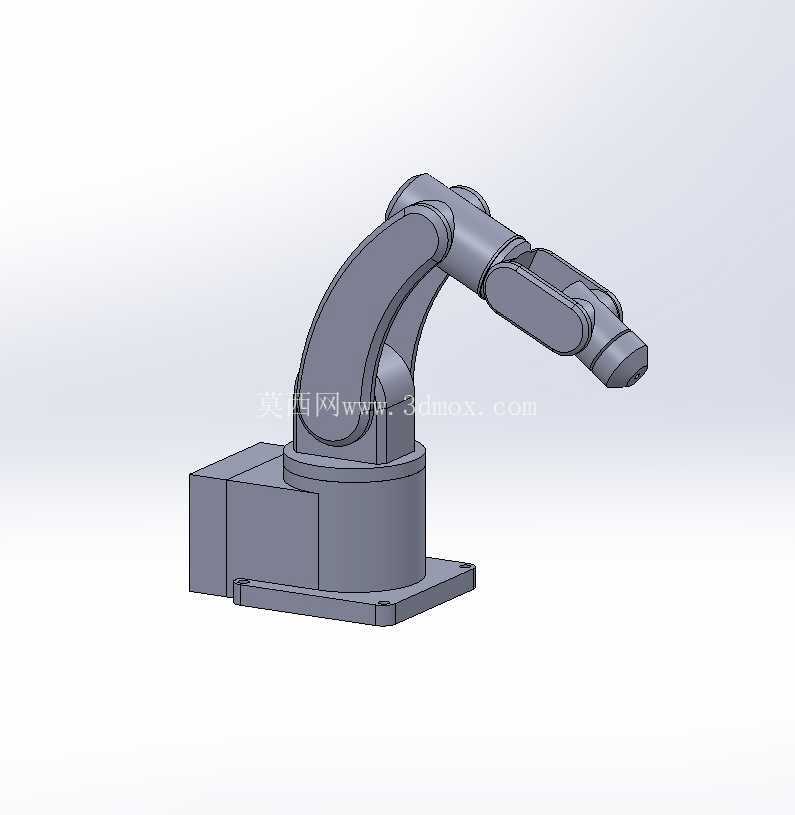

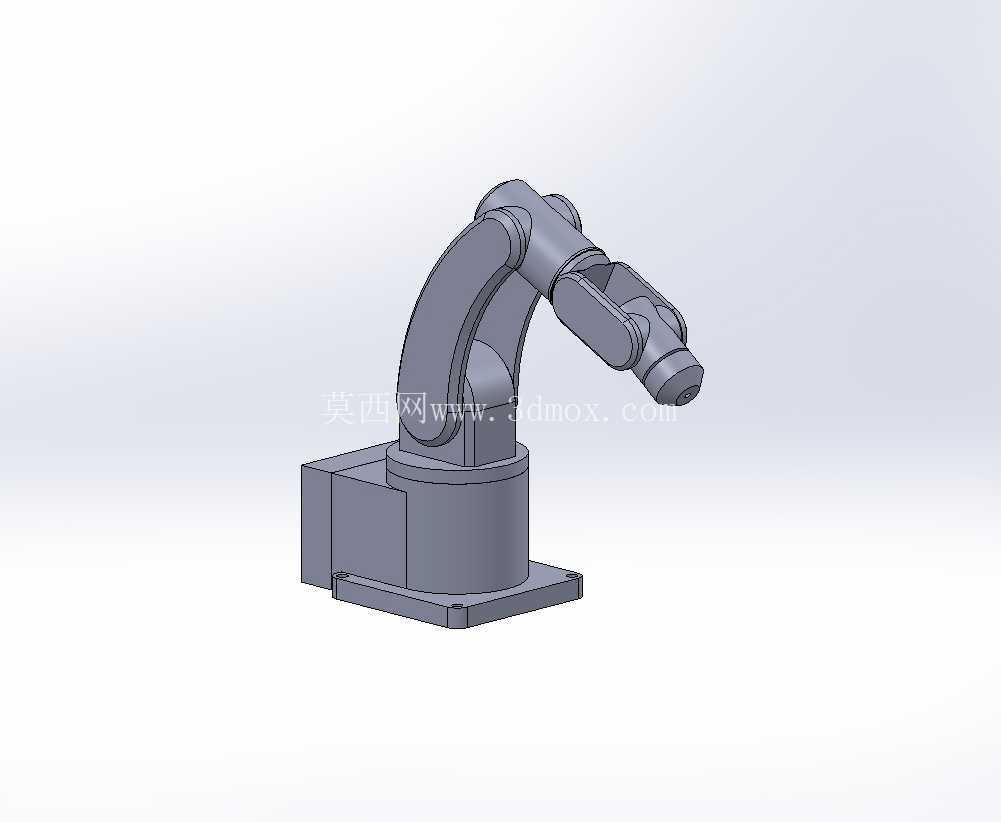

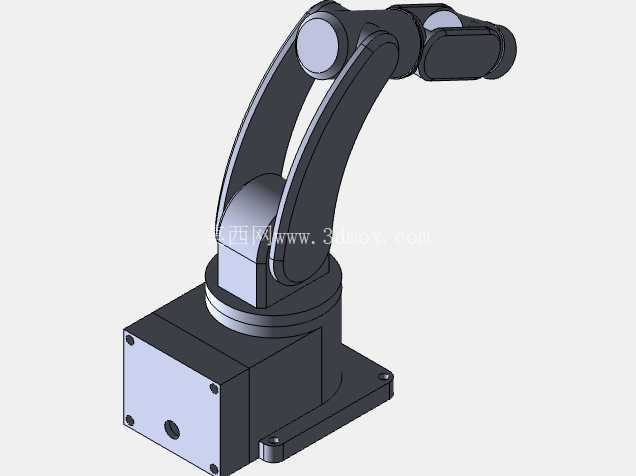

多关节工业协作机械臂结构设计

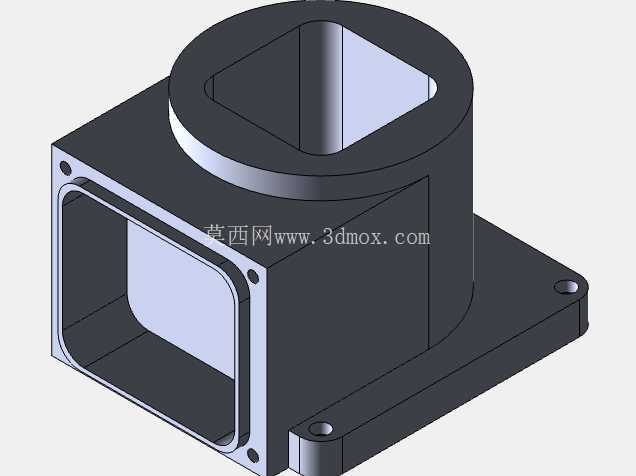

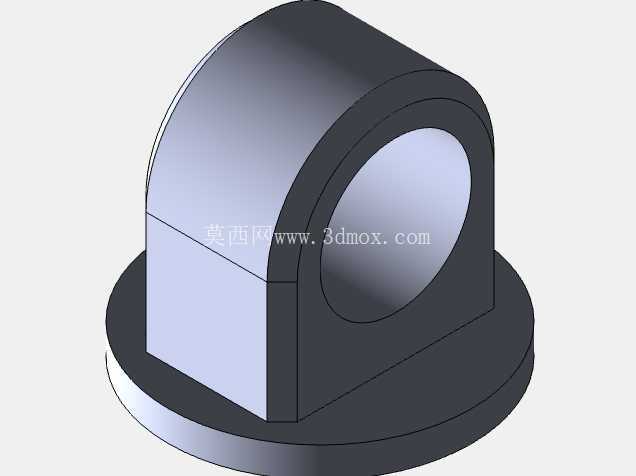

　　这款多关节机械臂的结构设计，核心面向3C电子装配、小型零部件上下料、实验室样本转运这类轻载作业场景，在做整体构型时，首先把作业半径控制在适配中小型工作台的范围，底座安装孔位按照通用工业铝型材工作台的槽距做了匹配设计，安装时不需要额外做转接板，直接通过T型螺栓就能固定在标准型材工作台上，底座的整体轮廓做了切角处理，避免安装时和工作台边缘的型材护边产生干涉，底座内部预留了伺服驱动器、走线槽的安装空间，所有动力线、编码器线都从底座侧方的防水接头引出，不会在机械臂回转时出现线缆缠绕的问题。

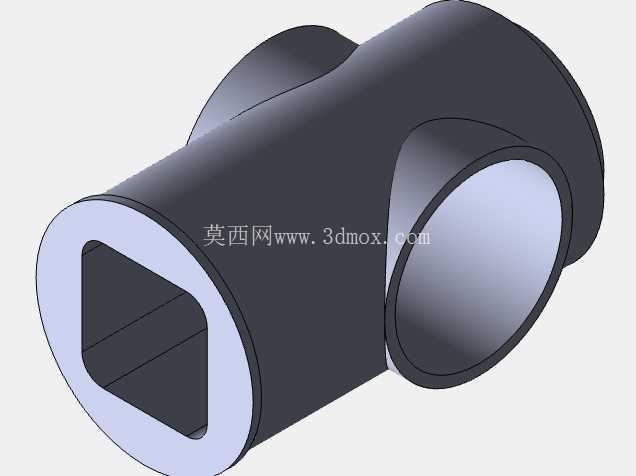

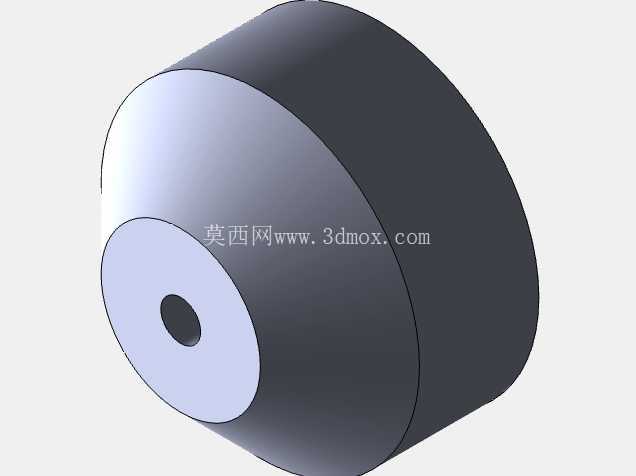

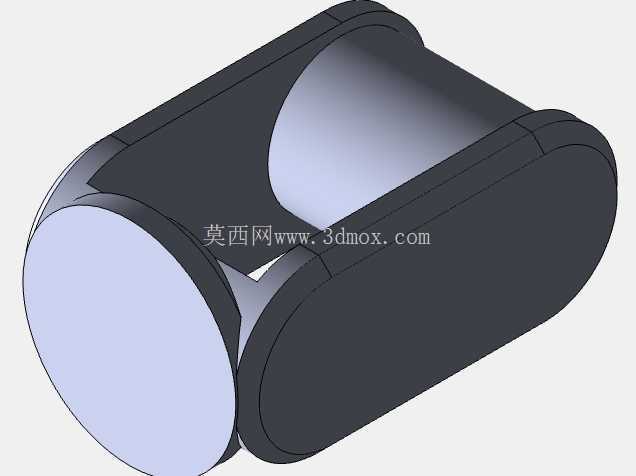

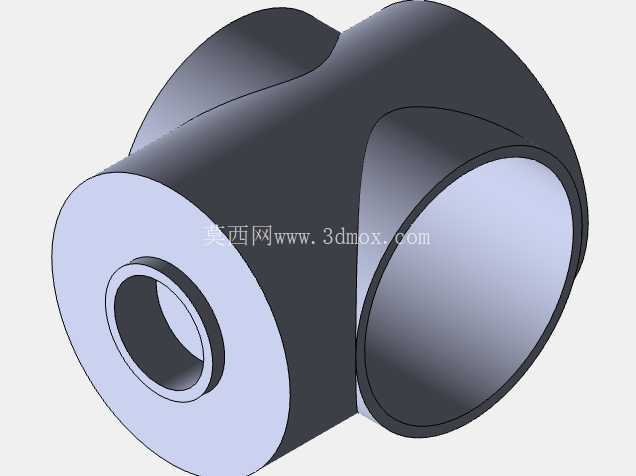

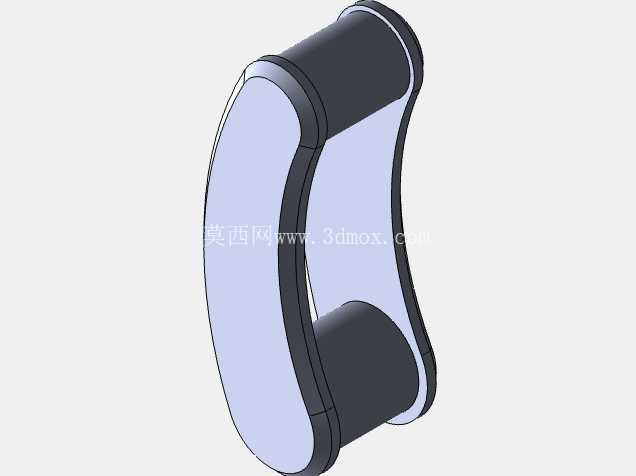

　　大臂和小臂的关节处采用了谐波减速器搭配伺服电机的直连结构，没有额外做同步带传动，一方面减少了传动背隙，提升重复定位精度，另一方面也压缩了关节处的外形尺寸，让机械臂在狭窄工位内动作时不会和周边的工装夹具产生碰撞，关节处的密封结构采用了双唇形密封圈，能够阻挡车间内的金属碎屑、切削液雾气进入关节内部，延长减速器和轴承的使用寿命。末端法兰的安装尺寸遵循通用工业机器人末端接口标准，可以直接适配夹爪、真空吸盘、视觉相机等多种末端执行器，不需要额外定制转接法兰，法兰端面做了定位销孔，安装末端工具时能够快速找正，减少调试时的对位时间。

　　在做结构强度校核时，针对大臂根部、小臂与腕部连接的位置做了有限元分析，在额定负载下的形变量控制在0.1mm以内，既保证了作业精度，也没有过度增加结构壁厚，整体自重控制在适合单人搬运安装的范围，不需要借助起重设备就能完成设备部署。腕部的三个关节采用了中空走线设计，末端执行器的气管、线缆可以从关节内部穿过，不会在腕部回转时出现线缆弯折、外露剐蹭的问题，腕部的运动范围做了机械硬限位和软件限位双重保护，避免误操作时关节超程损坏内部结构。这款机械臂的控制线缆接口布置在底座后侧，和车间常见的PLC控制柜、工业电脑的接口位置匹配，布线时可以沿着工作台线槽走线，不会占用工作台正面的操作空间。

　　在实际产线应用中，这类机械臂可以搭配视觉系统完成散乱零件的抓取排序，也可以固定在流水线旁完成产品的搬运、检测工位的上下料，因为整体结构紧凑，也可以安装在AGV小车上组成复合移动机器人，完成多工位之间的物料转运作业。设计时特意将各个关节的维护盖板设置在外侧，日常维护时不需要将整个机械臂从工作台上拆下，直接打开盖板就能完成减速器润滑脂更换、线缆紧固等维护操作，降低了后期的运维成本。关节处的电机编码器采用了绝对值式，设备断电重启后不需要重新回零，能够快速恢复作业状态，减少产线停线等待时间。底座的底部做了调平螺钉安装位，安装在不平整的工作台面上时，可以通过四个调平螺钉调整底座水平度，保证机械臂的回转精度不会因为安装面倾斜受到影响。整体外形没有突出的尖锐棱角，所有棱边都做了圆角处理，避免操作人员在设备周边作业时被磕碰划伤，符合工业设备的安全设计规范。
