开源GT2滑轮组皮带减速传动箱结构

这套传动结构核心采用GT2规格滑轮与2mm节距同步带构建传动链路，核心功能是实现旋转输入的转速匹配，既可以做减速增扭输出，也可根据输入输出端的滑轮配比调整为增速传动，适配桌面级小型旋转作业场景的动力传输需求。从实际应用场景来看，这类结构可直接嵌入小型桌面电动工具的动力端，为研磨、抛光、钻孔等轻载旋转作业提供稳定的转速转换，相比常规齿轮减速结构，同步带传动的运行噪音更低，无需额外润滑维护，装配调试的门槛也更低，适合个人DIY项目、小型教学实验装置的动力单元搭建。

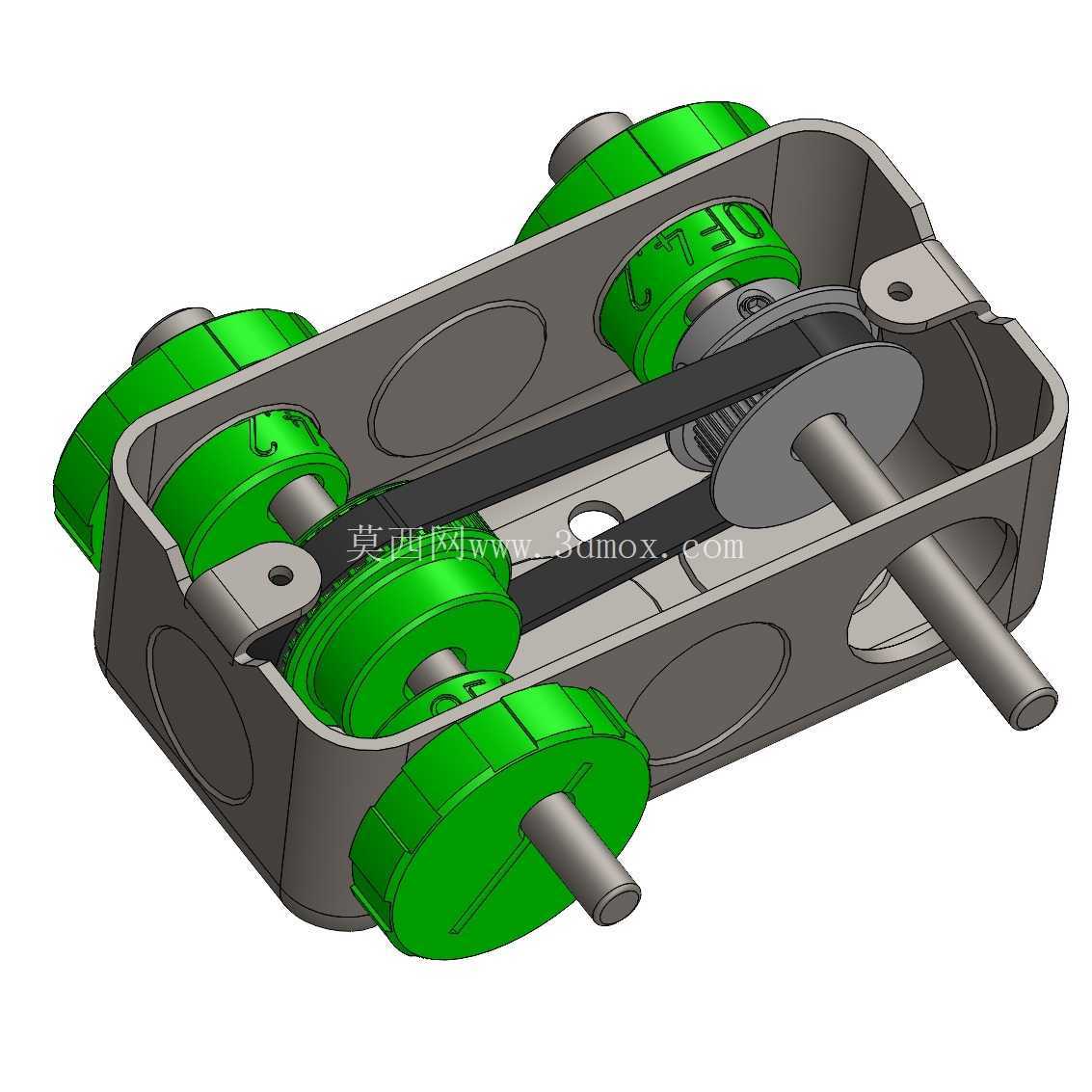

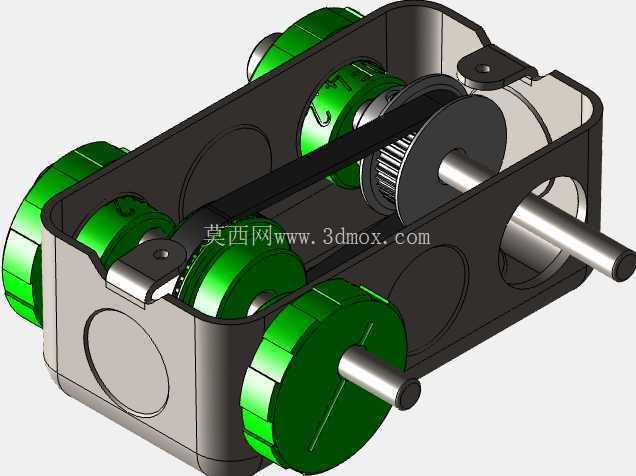

从结构设计逻辑来看，整个箱体采用剖分式中空壳体设计，壳体上预留的轴孔直接作为传动轴的支撑定位基准，省去了额外的轴承座安装位，在满足轻载传动支撑强度的前提下，尽可能压缩了整体结构的体积。传动链路采用多组平行轴布置，输入轴与输出轴分别从壳体两侧伸出，轴端预留的安装位可直接夹持磨头、钻头等作业端头，也可外接联轴器对接其他动力输入或负载端。壳体内腔的轮廓完全避让传动带的运动包络，同时在滑轮对应位置设置了限位凸台，避免传动带运行过程中出现轴向窜动脱落，壳体上的镂空区域一方面可以减轻整体重量，另一方面也能直观观察内部传动带的张紧状态与运行情况，方便日常调试维护。

在安装边界层面，整个传动箱的壳体外形为规则的近似长方体结构，壳体上预留的多个固定凸台带有安装通孔，可直接通过螺栓固定在桌面支架、设备基板等安装面上，不需要额外设计定制转接安装板。传动轴的伸出长度经过匹配设计，既保证作业端头装夹后的稳定性，也不会因为轴伸过长导致运行时出现径向跳动。传动比的调整可通过更换不同齿数的GT2滑轮实现，不需要改动箱体的主体结构，具备较强的拓展性，适配不同转速、扭矩需求的作业场景。

从实际使用的可靠性角度出发，同步带传动本身具备一定的过载缓冲能力，当输出端负载突然增大时，皮带可通过微量打滑保护输入端动力部件不会因为堵转出现损坏，相比硬连接的齿轮传动更适合桌面级小型工具的使用场景，这类场景下操作人员的操作熟练度参差不齐，过载缓冲的特性能有效提升设备的容错率。壳体的结构设计充分考虑了3D打印加工的工艺性，所有壁厚保持均匀，没有出现大角度的悬空结构，不需要额外添加过多支撑即可完成加工，降低了个人制作者的加工门槛，也符合开源设计项目面向普通爱好者的定位。整套结构没有采用特殊的非标定制零件，所有滑轮、皮带、传动轴都可以采用市售标准件，使用者只需要加工壳体部分即可完成整套传动装置的组装，不需要额外开模定制专用零件，进一步压缩了制作成本与周期。
