双滑块反向旋转联动机构结构设计

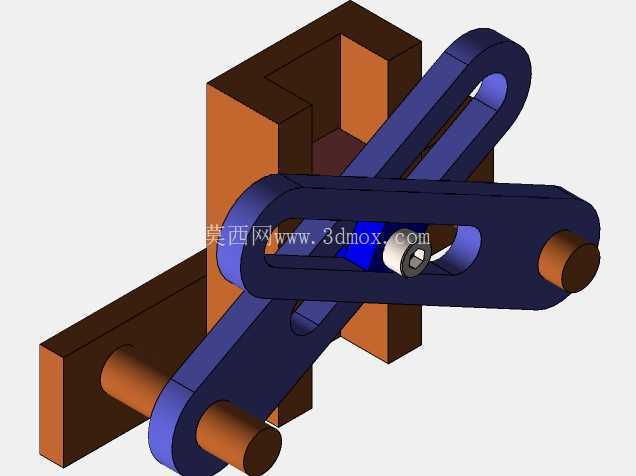

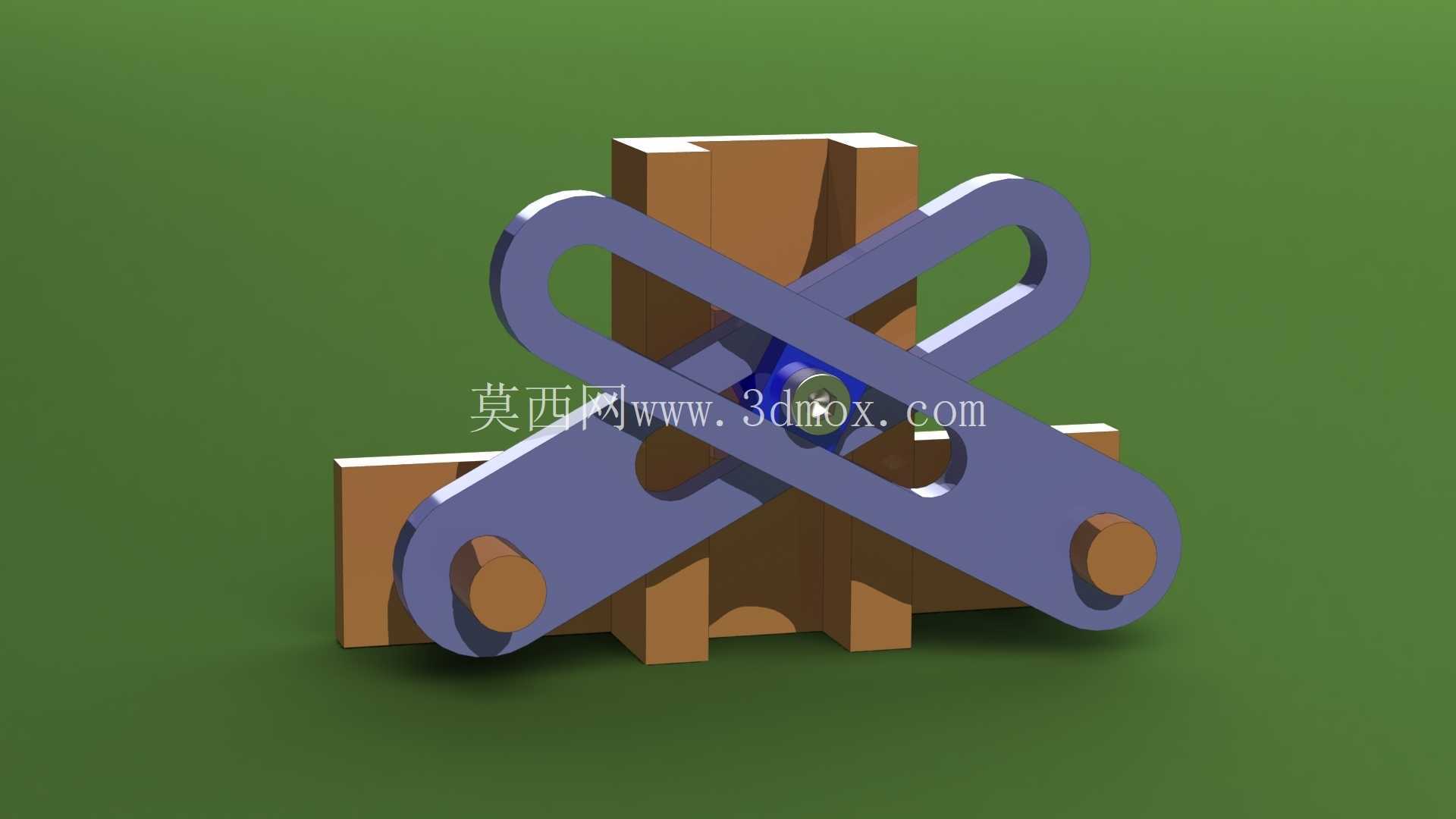

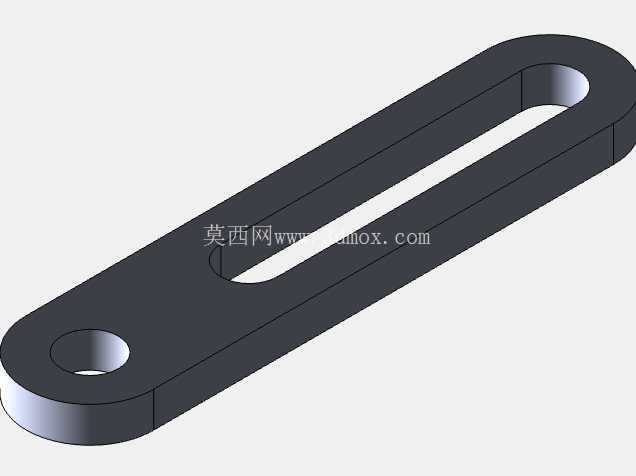

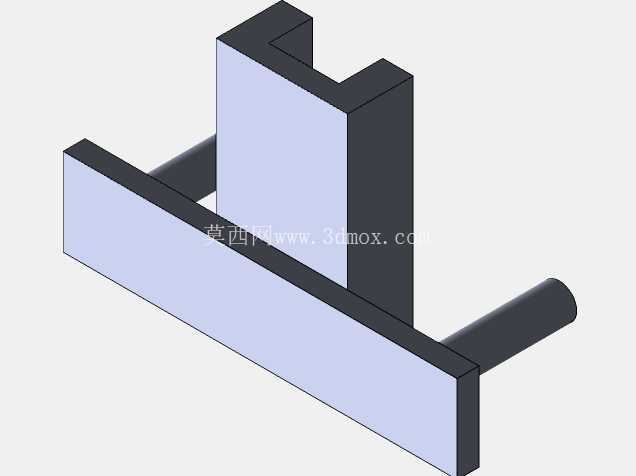

　　在自动化装配、轻工物料输送、小型工装夹具的往复驱动场景中，常需要两个执行端保持严格的反向同步旋转动作，若采用独立双动力源驱动，不仅会提升硬件成本，还会因两个动力单元的响应差、控制同步误差导致动作错位，长期运行下的累积偏差甚至会造成执行件卡滞、工件磕碰报废，这类工况下纯机械结构的反向同步机构就成了更可靠的选择。这套双滑块反向旋转机构，正是针对这类小负载、高同步要求的往复回转场景设计的原型结构，整体依托十字交叉的连杆组件作为动力传递核心，两个端部带铰接轴的滑块分别嵌入固定基座的平行导向槽内，中间的铰接点作为动力输入或者输出端，当中间轴受外力驱动产生回转动作时，交叉连杆会带动两个端部滑块沿着导向槽做同步反向的圆弧摆动，两个滑块的铰接轴可直接安装执行拨杆、压头或者夹持件，无需额外添加同步带、齿轮啮合等传动副即可实现严格的动作同步。

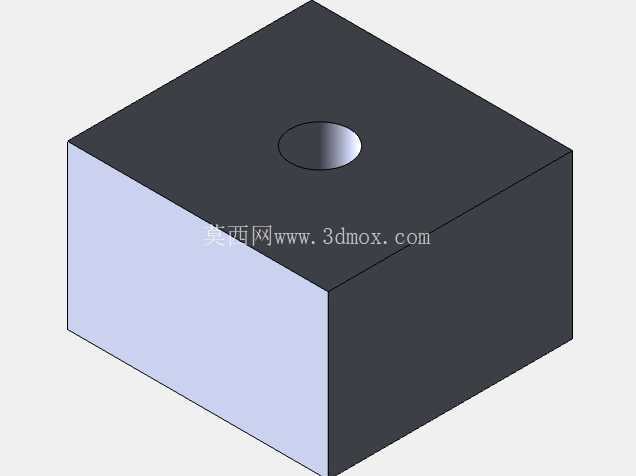

　　从结构设计逻辑来看，这套机构没有采用传统的齿轮反向啮合结构，规避了齿轮侧隙带来的回程误差，也不需要额外设置张紧结构调整同步带松紧，整体零件数量少，铰接点全部采用销轴连接，加工时仅需要保证导向槽的平行度、连杆铰接孔的中心距公差即可，普通铣削、钻削设备就能完成所有零件的加工，不需要高精度的齿形加工设备，加工成本和装配难度都远低于齿轮式反向传动结构。安装边界上，这套机构的固定基座为一体式块状结构，底部预留了平整的安装基面，可直接通过螺栓固定在设备的安装平台上，不需要额外设计转接安装板，导向槽的行程决定了端部滑块的摆动角度范围，设计时可根据实际需要的摆动幅度调整连杆长度、导向槽的开槽长度，不需要改动整体的安装接口尺寸，适配不同工位的动作行程需求。

　　实际应用中，这类机构可直接用在小型零件的翻面工位，两个滑块端部安装真空吸盘，当机构动作时两个吸盘同步反向回转，就能完成小型片状零件的180度翻面动作；也可以用在软包装物料的折边工位，两个滑块带动折边板同步反向摆动，一次性完成包装袋两侧的折边动作；还可以作为小型工装的快速夹紧机构，在中间铰接点连接手动推杆或者小型气缸，推动连杆动作时两个端部压头同步向中间回转，就能快速夹紧异形工件，夹紧力的大小可通过调整连杆的力臂长度适配，不需要额外增加力放大结构。

　　在运动特性上，这套机构的两个滑块运动轨迹完全对称，运动过程中连杆的受力始终处于二力杆状态，铰接点的受力均匀，不会出现偏载磨损的情况，只要在铰接位置添加自润滑铜套或者微型轴承，就能实现长期免维护运行，适合在高频率往复动作的工位上使用。设计这类机构时需要注意，导向槽与滑块的配合间隙要控制在合理范围，间隙过大会导致摆动过程中出现窜动，影响动作精度，间隙过小则会增大滑动阻力，甚至出现卡滞；连杆交叉位置的铰接轴要设置轴向限位，避免运行过程中连杆出现轴向窜动导致两个滑块的运动平面错位；如果是高速运行场景，还需要对连杆做动平衡校核，避免高速摆动时产生过大的振动影响设备整体稳定性。相较于其他反向同步结构，这套机构的整体厚度尺寸小，可直接安装在空间狭窄的设备内部，不需要预留太大的安装空间，整体重量也更轻，适合在小型自动化设备、便携工装上面使用，不会过多增加设备的整体负载。
