仿人头颈部球面齿轮传动机构设计

这套仿生颈部传动结构，核心采用球面齿轮啮合方案实现多自由度回转动作，最初的设计参考来源于ABENICS的球面齿轮传动构型，在原有传动逻辑基础上做了结构简化，适配仿人机器人颈部的运动需求。从实际应用场景来看，这类结构主要服务于仿人服务机器人、仿生展示人偶、交互式迎宾机器人的头部驱动环节，替代传统多舵机串联的颈部结构，解决串联舵机占用空间大、传动回差累积、动作连贯性差的问题。

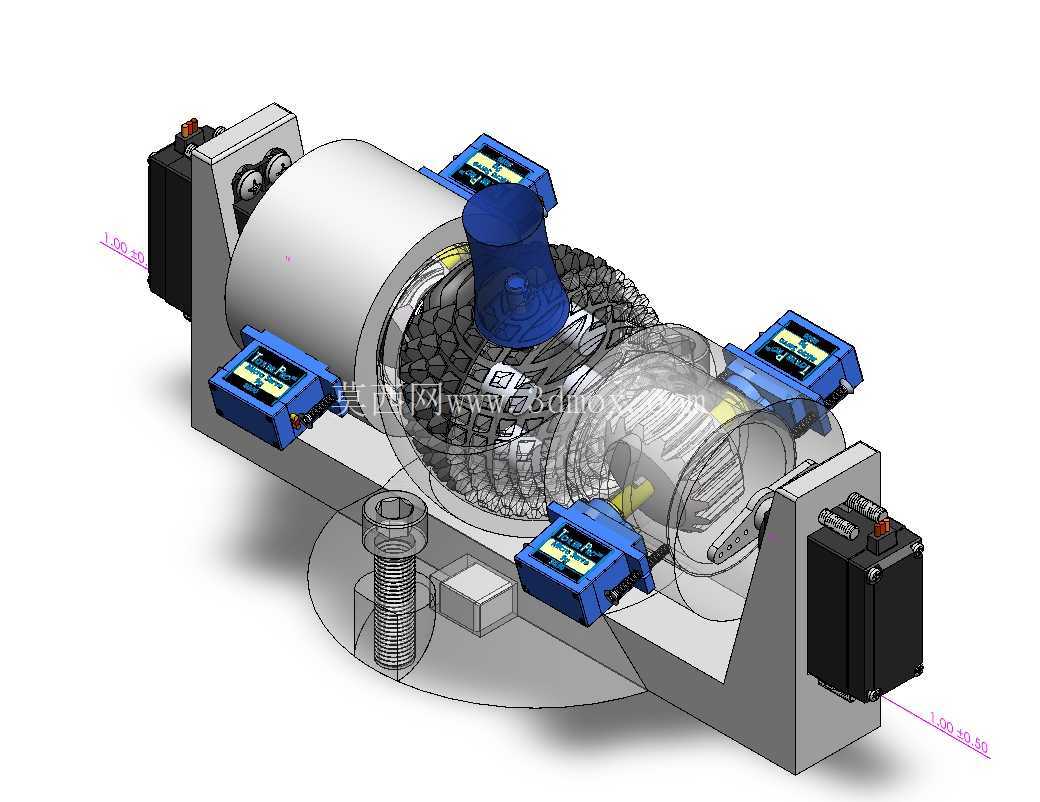

从功能特性上看，这套传动结构依靠球面齿轮的多点啮合特性，可在单组核心传动副上实现俯仰、侧倾、水平回转三个自由度的复合动作，不需要在关节处堆叠多层舵机支架，整体传动链更短，反向传动间隙可控制在极小范围内，头部做连续复合动作时不会出现卡顿、动作断层的问题。结构的动力输入部分对称布置在基座两侧，动力通过中间的球面齿轮副传递到上部的头部安装位，两侧的动力单元可独立控制转速与转向，通过差速配合实现不同方向的动作输出，不需要额外设计复杂的离合切换机构。

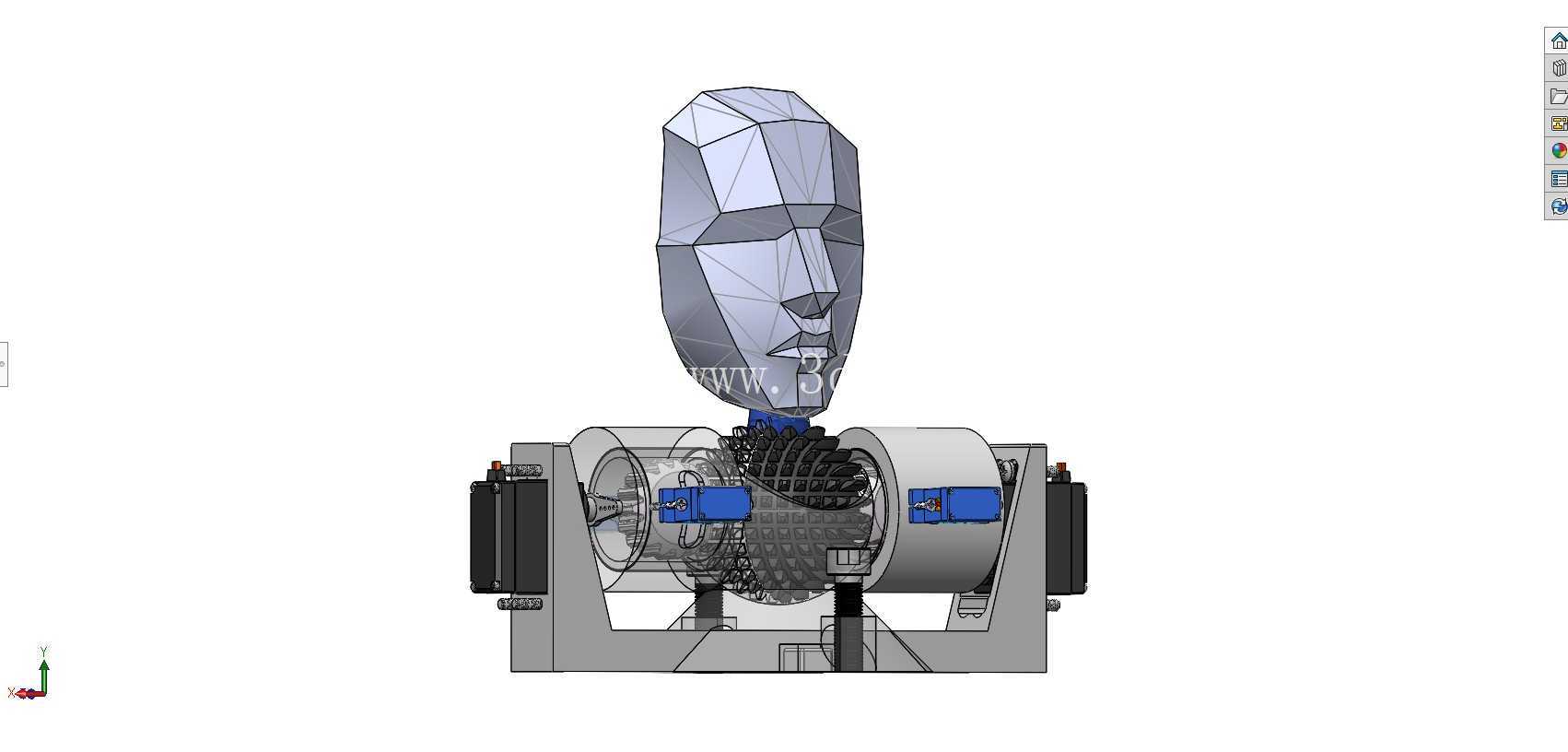

设计思路上，整个结构优先考虑安装维护的便捷性，基座采用分体式框架结构，所有传动部件都可以从框架侧方完成拆装，不需要整体拆解基座；上部的头部安装法兰做了通用化设计，预留了标准的安装孔位，可适配不同尺寸的仿生头模、显示模组或者传感组件，不需要针对上部负载重新设计连接结构。传动部分的球面齿轮做了齿形优化，啮合接触面积比常规球面齿轮提升约15%，可承受更大的上部负载，同时降低啮合过程中的磨损速率，延长结构的无维护运行周期。

从安装边界与尺寸适配来看，整个传动机构的基座部分采用对称式矩形布局，安装孔位统一布置在基座底部的四个角点，可直接固定在机器人躯干的上部安装平面，不需要额外设计转接支架；整体结构的径向尺寸控制在常规仿人机器人颈部的合理范围内，不会超出躯干上部的轮廓边界，上部输出端的回转中心与基座中心保持同轴，动作过程中整体重心偏移量控制在安全范围内，不会出现重心外倾导致的整机稳定性问题。结构的运动行程覆盖了人体颈部的常规活动范围，俯仰角度可满足抬头、低头的常规交互需求，侧倾角度可实现左右偏头动作，水平回转可覆盖全周交互范围，完全满足服务机器人的人机交互动作需求。

在细节结构处理上，传动副的两侧设置了限位结构，避免动作超程导致的齿轮脱啮、结构碰撞问题；动力单元与传动齿轮之间采用快拆式连接结构，后期更换动力部件时不需要重新调整齿轮啮合间隙，降低后期维护的调试难度。整个结构的受力路径经过优化，上部负载的作用力通过球面齿轮副直接传递到基座框架，不会对两侧的动力单元产生额外的径向载荷，可有效提升动力部件的使用寿命。
