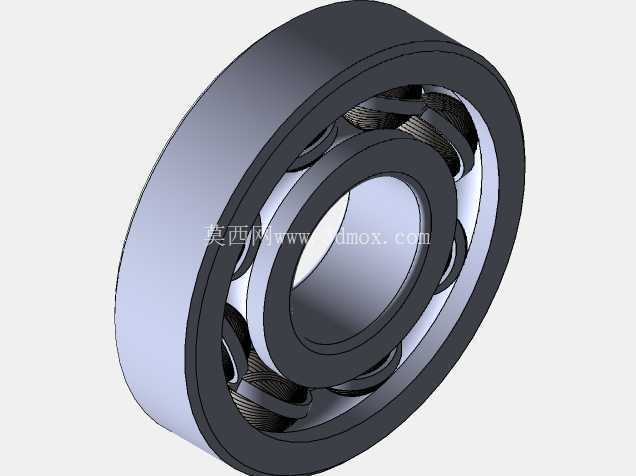

带铆接保持架深沟球轴承三维结构

在各类旋转传动机构的设计选型中，这类带铆接保持架的球轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑位，再到小型动力设备的旋转轴系，都能见到这类结构的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定数值的双向轴向载荷，将轴系运转过程中的摩擦阻力控制在较低水平，保证旋转精度长期维持在设计允许范围内。

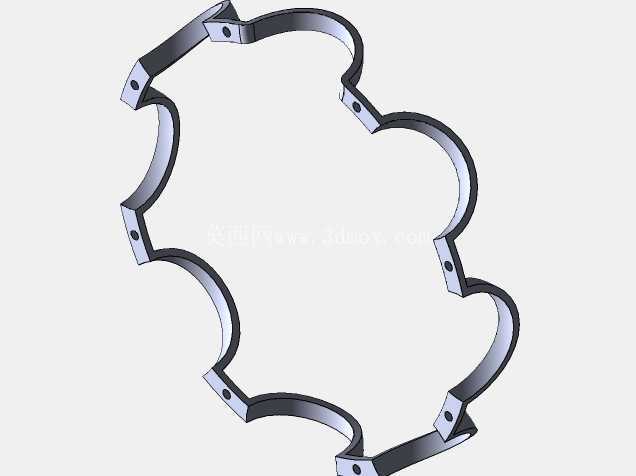

不同于实体保持架或者冲压保持架的轴承结构，这款采用铆接工艺组装保持架的球轴承，在装配环节先将半片保持架定位在内圈外侧的滚道旁，依次装入所有钢球后再扣合另半片保持架，通过专用铆接模具将保持架上的定位铆钉压合牢固，让钢球被均匀分隔在保持架的兜孔内。这种结构设计的优势在于，保持架对钢球的包裹限位更稳定，在中低速、存在小幅振动的工况下，钢球不会在兜孔内出现过度窜动，能有效降低钢球与滚道之间的非预期摩擦，同时铆接结构的保持架自身强度足够，不会因为长期运转出现保持架散架的故障。

从结构细节来看，轴承的内圈内径是与旋转轴配合的安装面，设计时采用基孔制配合公差，根据应用场景的载荷特性选择过渡或者小过盈配合，避免轴与内圈之间出现相对转动导致的配合面磨损。外圈外径是与轴承座孔配合的安装面，通常采用基轴制公差，多数场景下会预留微小间隙方便装配，同时保证外圈在受热膨胀时有微量位移空间，避免轴承内部出现额外的附加应力。内圈和外圈的滚道都采用圆弧型沟道设计，沟道曲率半径略大于钢球半径，这个曲率差值是经过反复校核的，既保证钢球与滚道有足够的接触面积降低接触应力，又不会因为接触面积过大导致运转摩擦阻力升高。

钢球作为轴承内部承载滚动体，其尺寸一致性直接影响轴承的运转精度，设计时所有钢球的直径差控制在微米级，保证每个钢球都能均匀承受径向和轴向载荷，不会出现个别钢球载荷过大提前出现点蚀失效的问题。铆接保持架的兜孔间隙设计也有讲究，间隙过小会导致钢球转动时与保持架摩擦加剧，温升过高；间隙过大则会导致钢球在运转过程中出现晃动，产生额外的振动和噪音，合适的兜孔间隙能让钢球在公转和自转过程中保持稳定姿态，同时润滑脂能顺利进入兜孔内部，在钢球与保持架接触面形成油膜。

在实际设备装配场景中，这类轴承的安装边界需要重点关注，首先是轴肩和座孔挡肩的高度设计，不能超过轴承内圈和外圈的倒角尺寸，否则会导致轴承安装不到位，出现内圈或外圈悬空的问题，运转时会产生异常噪音甚至提前失效。其次是安装时的施力位置，压装轴承时必须让压力直接作用在过盈配合的套圈端面上，不能通过钢球传递压装力，否则会在钢球和滚道表面造成压痕，直接导致轴承运转精度下降。另外，这类轴承的密封结构如果是开式设计，装配时需要填充对应牌号的润滑脂，填充量通常控制在轴承内部空腔的三分之一到二分之一，过多的润滑脂会导致轴承运转时温升过高，润滑脂过快氧化失效，过少则无法形成连续的润滑膜，加剧滚道和钢球的磨损。

从三维建模的角度来看，构建这个装配体时需要先完成内圈、外圈、钢球、保持架半片、铆钉等单个零件的建模，其中滚道的曲面建模需要严格匹配曲率参数，钢球与滚道的相切约束要准确，保持架的兜孔位置要按照钢球的均匀分布角度做圆周阵列，铆接位置的结构要还原实际压合后的形态，避免出现零件干涉的问题。装配时先完成内圈与钢球的定位，再装配两侧保持架，最后添加铆钉的装配约束，同时要模拟轴承的转动自由度，保证内圈和外圈可以相对灵活转动，钢球在兜孔内可以正常自转，符合实际轴承的运动特性。这类三维模型在做设备整体装配仿真时，可以直接导入到整机装配体中，用于检查轴系与周边零件的干涉情况，验证轴承安装位的尺寸设计是否合理，也可以用于生成工程图时的示意，指导生产环节的装配作业。
