履带式小型移动作业搭载平台结构设计

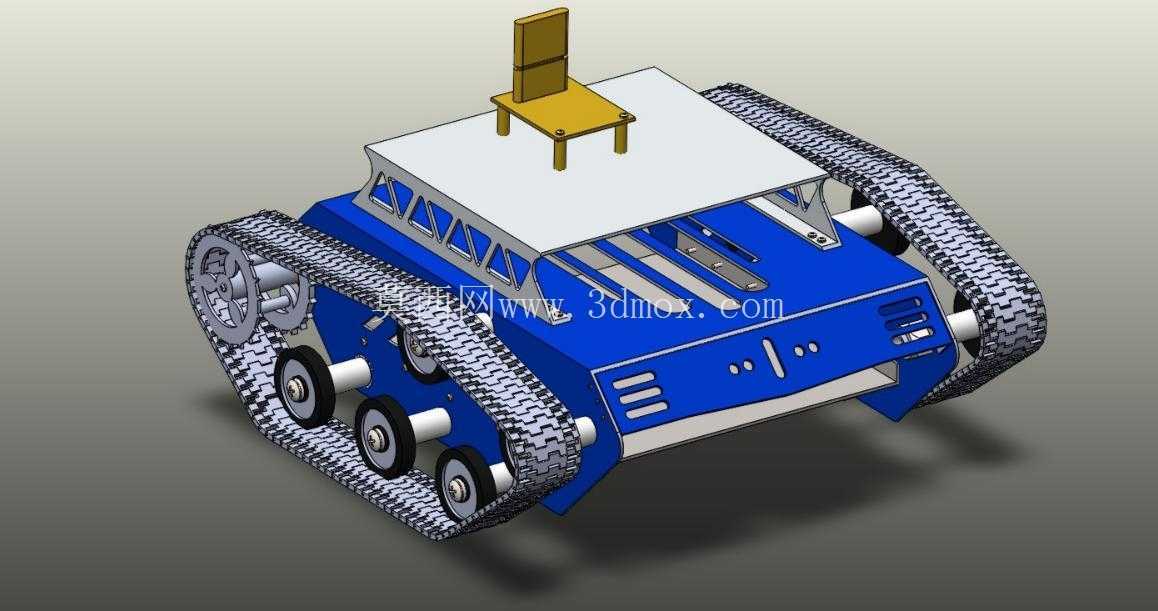

　　这款履带式移动搭载平台的设计，核心面向狭小空间内的巡检、轻量作业搭载需求，区别于轮式底盘的通过性短板，履带结构的选型从一开始就瞄准了非铺装路面、小坡度障碍、细碎杂物覆盖的作业场景，比如厂区设备间隙巡检、地下管廊探测、教学实训场景的二次开发搭载，都能依托这套行走机构获得稳定的移动能力。从结构布局来看，底盘主体采用钣金折弯拼焊的框架式结构，蓝色主体外壳兼顾防护与轻量化需求，两侧履带的张紧机构采用侧置可调式设计，负重轮组沿履带内侧等距排布，每侧设置三个带轴承的负重轮配合前置导向轮、后置驱动轮，能在越障时将载荷均匀分散到履带接地面，避免局部应力集中导致履带脱轨或者轮组变形。

　　顶部的搭载平台采用平板式安装面，预留了多组标准化安装孔位，上方的立式安装支架可根据实际搭载需求更换，不管是搭载探测传感器、小型机械作业末端，还是视觉采集模块，都能通过孔位直接固定，不需要额外对底盘主体进行二次打孔加工，降低二次开发的结构改造成本。设计过程中对安装边界做了明确约束，履带外侧宽度控制在常规室内门体通行宽度范围内，整体高度压缩后能顺利进入设备底部的低矮检修空间，顶部搭载面的平面度公差控制在0.2mm以内，保证搭载的精密传感器不会因为安装面倾斜出现采集误差。

　　行走部分的驱动模块内置在底盘主体的空腔内，外壳上预留的散热格栅能保证长时间运行时驱动元件的热量顺利散出，侧面的开槽既可以作为检修口快速查看内部线路排布，也能减少整体钣金的用料重量。履带选用带防滑齿的橡胶履带材质，在硬质瓷砖、水泥地面、金属格栅地面都能获得足够的摩擦力，不会出现原地打滑的情况，同时橡胶材质不会对作业地面造成刮擦损伤，适合室内场景使用。从结构强度角度考虑，底盘框架的折弯处做了加强筋结构，也就是侧面可见的三角镂空支撑结构，在不增加整体重量的前提下提升了框架的抗扭刚度，即使单侧履带压过凸起障碍时，框架也不会出现明显形变，保证顶部搭载设备的安装稳定性。

　　顶部平台的支撑立柱采用等距分布的四个支脚，将搭载载荷直接传递到底盘两侧的主框架梁上，避免平板中部受载出现下凹变形，支脚与平台的连接采用可拆卸式螺栓固定，方便根据搭载设备的高度需求更换不同长度的支脚，拓展平台的搭载适配范围。在实际使用场景中，这套底盘可以作为移动机器人的基础行走单元，用户只需要在顶部加装对应的功能模块，就能快速搭建出巡检机器人、排爆探测机器人、教学演示机器人等不同功能的设备，不需要从零开始设计行走机构，大幅缩短产品开发周期。设计时还考虑了日常维护的便捷性，履带的张紧调节不需要完全拆解侧盖，通过侧部的调节螺栓就能调整履带张紧度，负重轮的轴承采用标准件选型，出现磨损时可以直接替换通用配件，降低后期维护成本。整体结构没有冗余的装饰性设计，所有外露结构都承担对应的功能作用，外壳的折弯边角都做了圆角处理，避免移动过程中剐蹭周边设备或者人员，空腔内部预留了足够的布线空间，电池、控制板、驱动模块都可以分层固定在内部，不会出现线路干涉运动部件的问题。
