行星轮系太阳轮与行星轮传动结构设计

　　这套行星轮系结构核心围绕太阳轮与三个均匀分布的行星轮展开，是动力传动系统里应用极广的减速增扭单元，日常在伺服传动末端、小型动力输出模组、精密回转机构里都能见到这类结构的身影。从实际使用场景来看，这类轮系最突出的优势是能在极小的径向空间内实现大传动比输出，同时三个行星轮均匀分担负载，相比定轴轮系能承受更大的扭矩冲击，运行过程中载荷对称分布，转轴受到的径向力能相互抵消，大幅降低支撑轴承的负载损耗，延长整套传动单元的使用寿命。

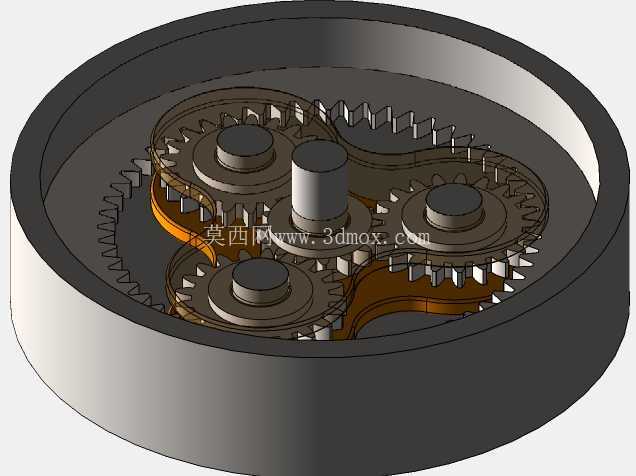

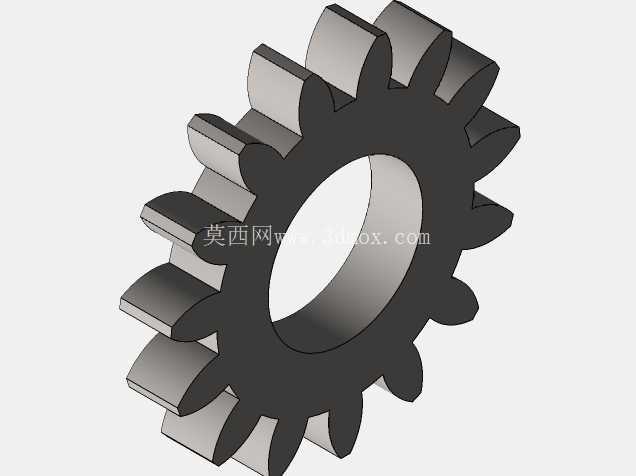

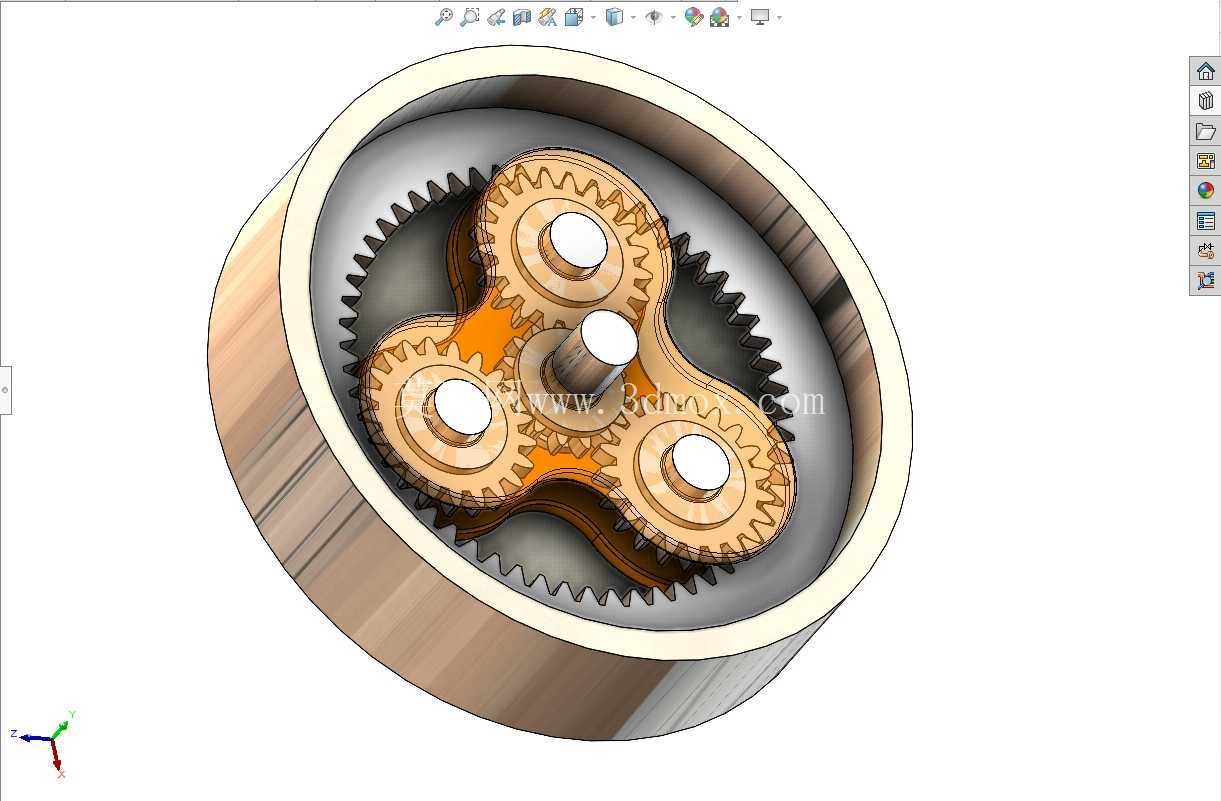

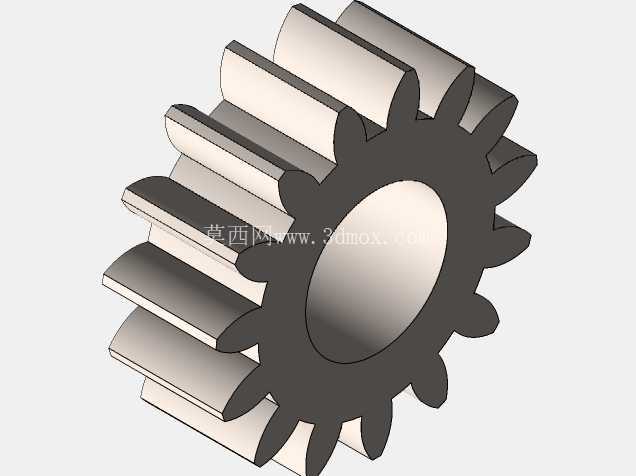

　　设计这套结构时，首先要匹配内齿圈的固定边界，三个行星轮通过行星架实现联动，太阳轮作为动力输入端，和驱动轴直接配合，行星架作为动力输出端连接负载端。建模过程中需要严格控制各齿轮的模数、压力角参数一致性，所有啮合齿轮的齿形参数必须完全匹配，否则装配后会出现卡滞、传动异响甚至齿面磨损过快的问题。齿形修形是这类结构设计里不能忽略的环节，太阳轮和行星轮啮合的端面、齿顶位置需要做微量修缘，抵消加工和装配带来的微小误差，避免轮齿啮合时出现边缘接触，导致局部应力集中断齿。

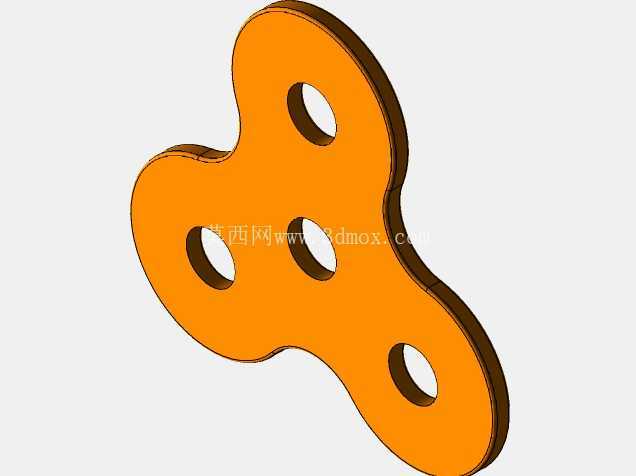

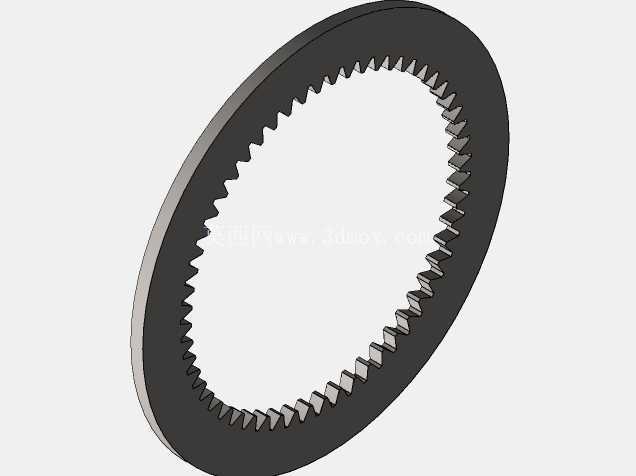

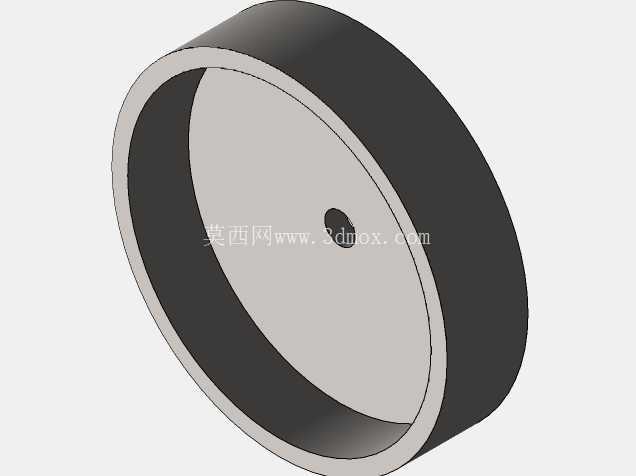

　　从安装边界来看，整套轮系嵌套在筒状内齿圈内部，径向尺寸完全由内齿圈的齿根圆、齿顶圆尺寸决定，行星架的输出轴端需要和负载侧的安装孔位同轴度控制在0.02mm以内，太阳轮的输入轴端和驱动源的连接需要预留适当的轴向窜动间隙，避免热胀冷缩导致轴系卡滞。三个行星轮的安装销孔在行星架上必须呈120°均匀分布，孔位的位置度公差要控制在0.01mm级别，否则会出现个别行星轮负载过大、其余行星轮虚接的情况，严重影响传动效率和轮系寿命。

　　实际功能层面，这套轮系可以通过调整太阳轮、行星轮、内齿圈的齿数搭配，实现不同的传动比输出，当固定内齿圈、太阳轮输入、行星架输出时，能得到较大的减速比，适合低速大扭矩的输出场景；如果固定行星架、太阳轮输入、内齿圈输出，还能实现反向增速的传动效果，适配不同的动力传输需求。轮系运转过程中，三个行星轮既围绕自身销轴自转，同时围绕太阳轮公转，动力通过多点啮合分流传递，相比单对齿轮传动，同等体积下承载能力能提升3倍以上，传动效率稳定在97%以上，非常适合对安装空间有严格限制、同时对传动扭矩有较高要求的设备场景。

　　建模过程中需要提前验证轮系的运动干涉情况，模拟行星架转动全行程内，行星轮和太阳轮、内齿圈的啮合间隙，确保各轮齿在啮合全程没有硬干涉，同时齿侧间隙保持在合理范围，间隙过大会导致传动回程误差过大，无法满足精密传动的定位精度要求，间隙过小则会导致润滑脂无法有效进入啮合面，加剧齿面磨损。轮系的润滑设计也需要同步考虑，筒状外壳内部可以填充润滑脂，行星轮的销轴位置需要设计储油槽，保证销轴和行星轮内孔之间的转动副能得到持续润滑，避免长时间运转出现销轴烧结的问题。

　　这类结构在小型自动化设备的回转工作台、伺服电动缸的传动端、智能装备的关节驱动单元里都有大量应用，设计时除了齿形参数匹配，还要考虑各零件的材料选型，太阳轮和行星轮一般选用渗碳淬火钢，齿面硬度达到HRC58-62，保证齿面有足够的耐磨性，内齿圈如果是和外壳一体化设计，可以选用调质钢，内齿面做高频淬火处理，兼顾结构强度和齿面耐磨性能。行星架的材料一般选用高强度铝合金或者调质钢，在保证结构刚性的前提下尽可能降低转动惯量，提升轮系的动态响应性能。
