多关节仿人功能型机械手臂结构设计

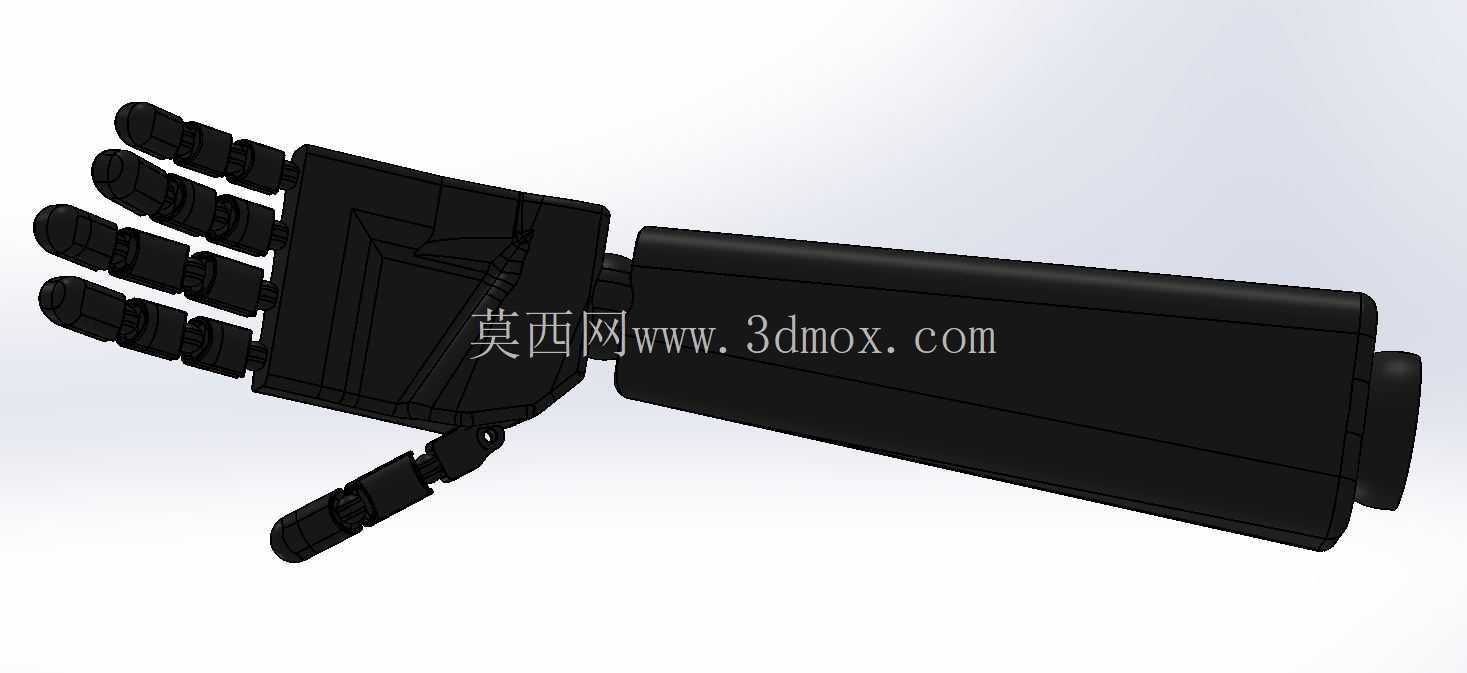

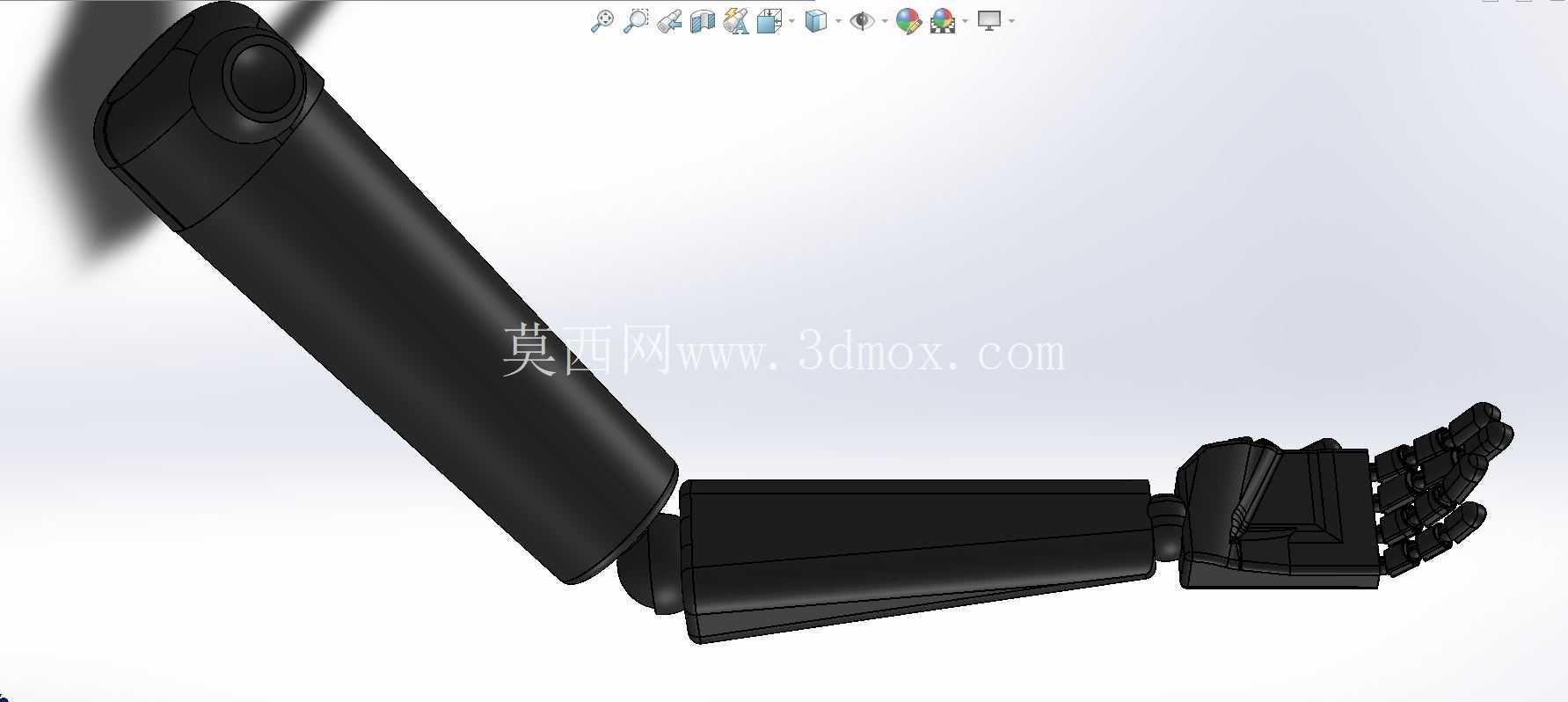

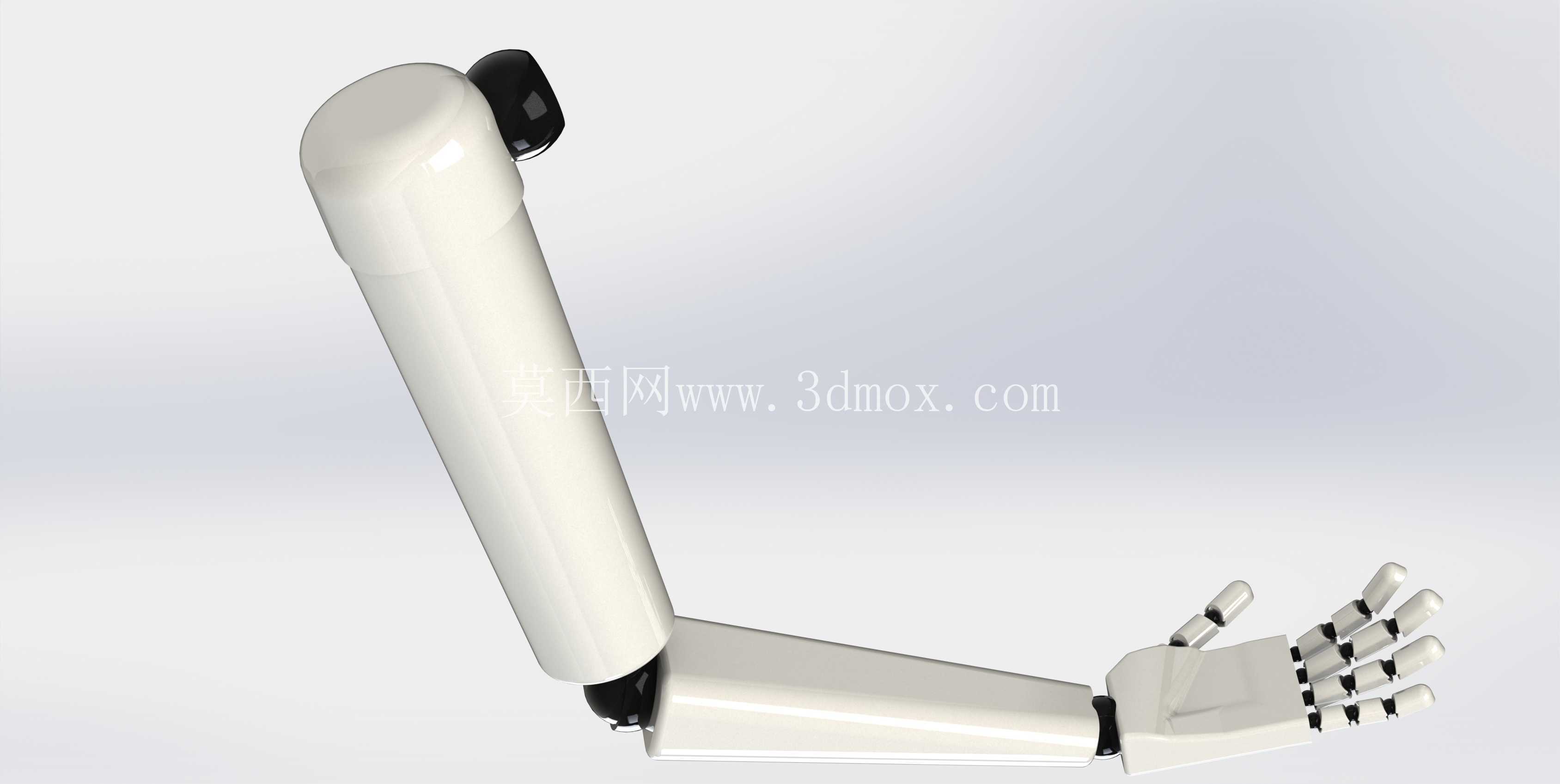

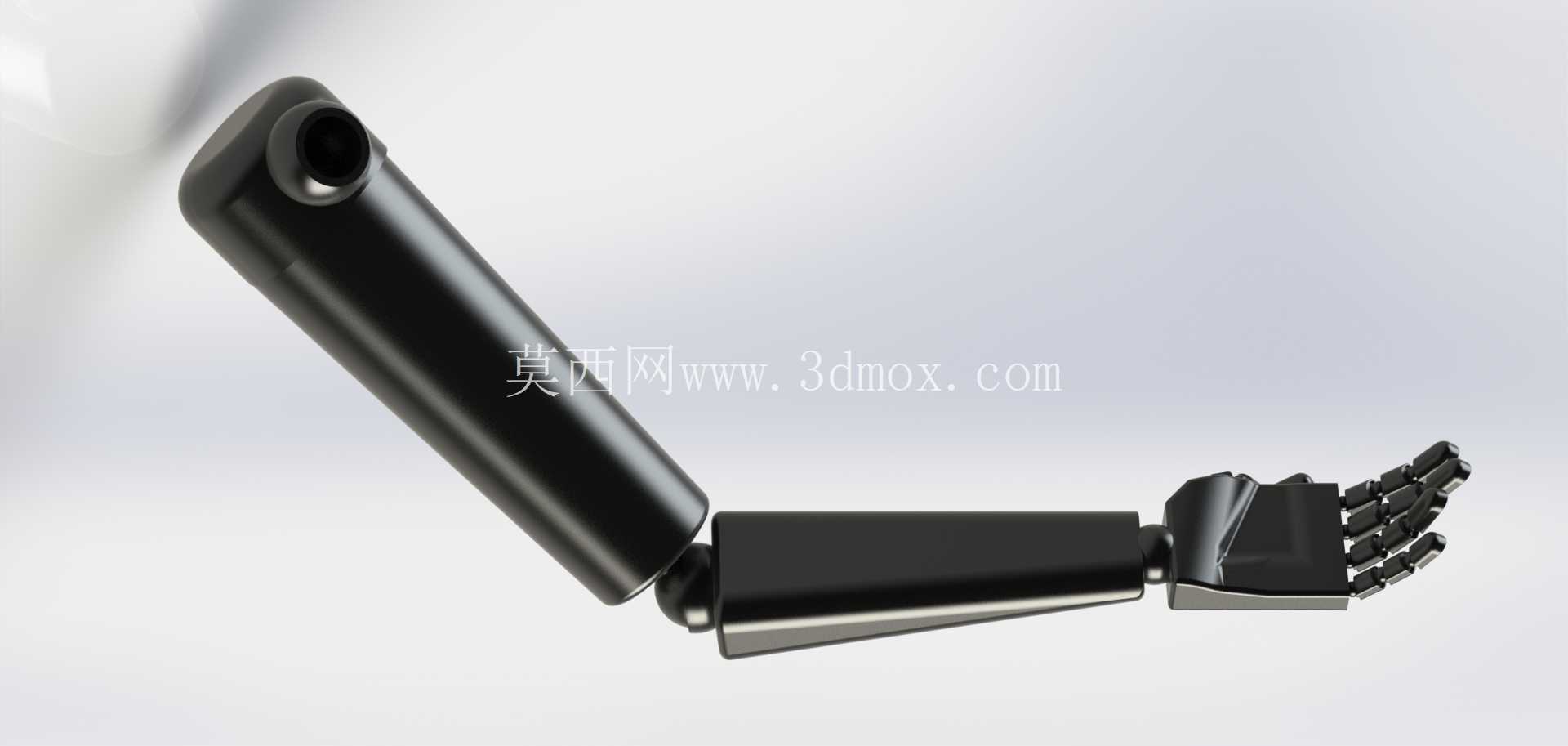

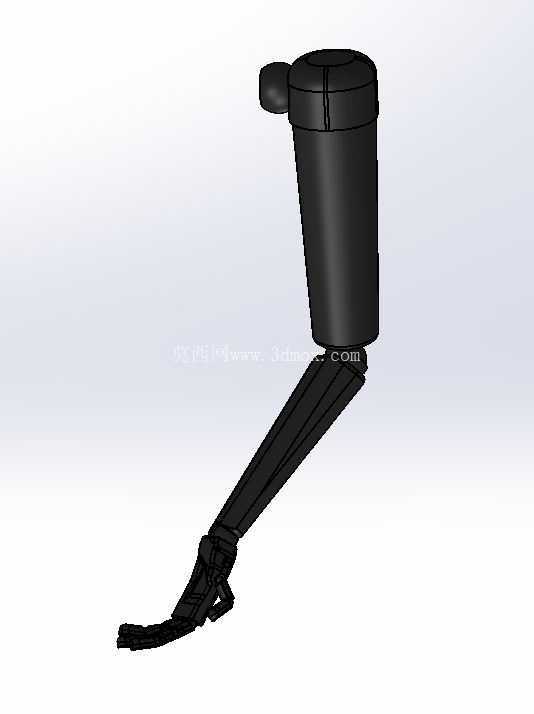

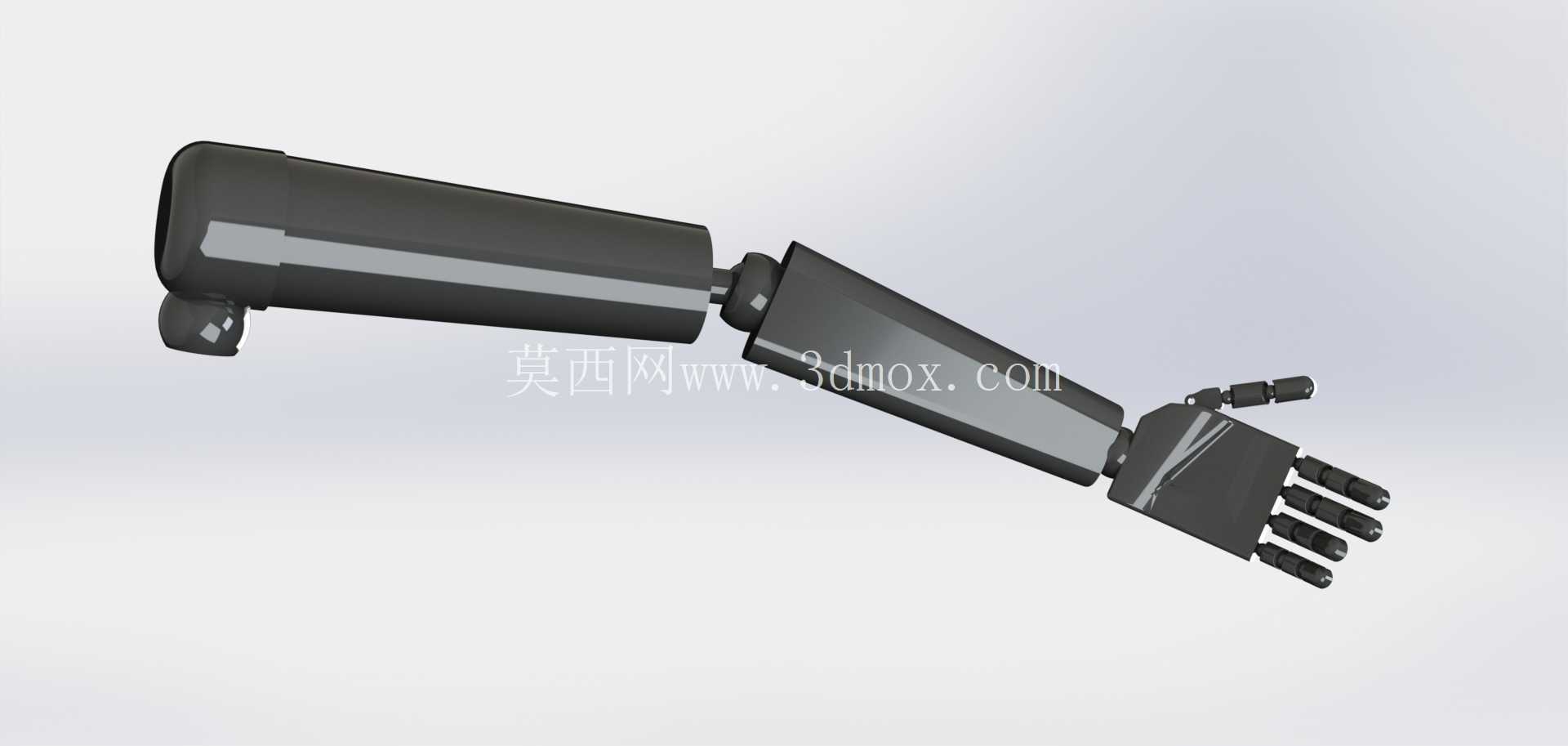

　　这款仿生手臂的结构设计，最初的需求锚点落在两个完全不同的应用场景：一是功能性上肢假肢的适配开发，二是协作型服务机器人的末端执行臂选型，两个场景对结构的要求有极高重合度——都需要接近人体上肢的运动自由度、足够的负载自重比，以及和真人手臂接近的外形轮廓，避免使用过程中产生突兀感。从结构布局来看，整体采用分段式模块化设计，大臂段、肘关节段、小臂段、腕关节段、掌指段依次串联，各段之间的连接法兰预留了标准安装孔位，既可以单独拆分更换损坏的部件，也能根据实际使用需求调整各段长度，适配不同身高的假肢使用者，或是不同臂展要求的机器人本体。大臂段的内部腔体预留了驱动元件、传动走线的安装空间，外壳采用流线型圆弧过渡，没有突出的棱角结构，一方面是为了匹配人体上肢的外形轮廓，穿戴或安装后不会剐蹭周边物体，另一方面圆弧结构的外壳受力更均匀，日常使用中发生碰撞时能更好地分散冲击力，保护内部的传动与驱动组件。肘关节采用单轴回转结构，回转角度覆盖0到145度，完全匹配人体手肘的自然活动范围，关节处的阻尼结构经过参数调校，既可以在任意角度保持悬停，不会因为手臂自重发生下坠，也能在受到外力冲击时产生一定的缓冲位移，避免关节结构硬接触损坏。

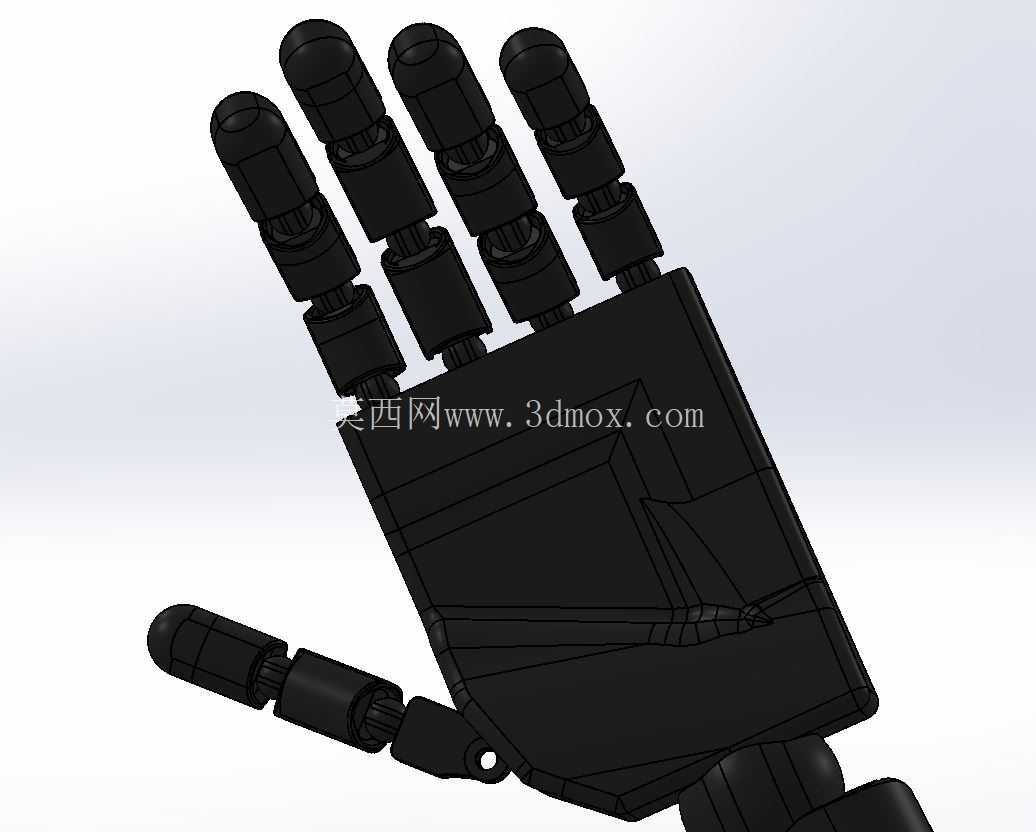

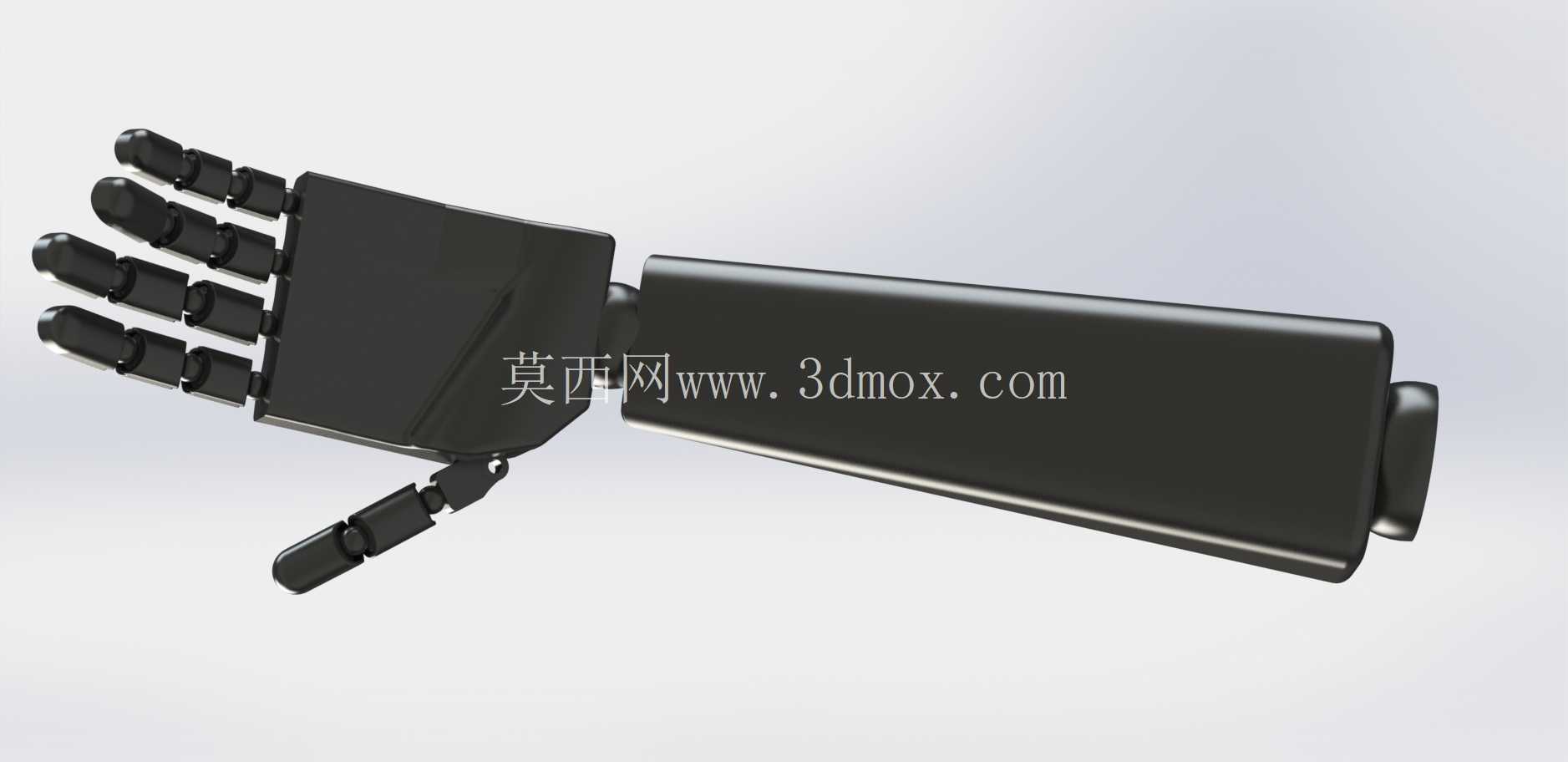

　　小臂段的长度比例严格参照人体上肢的尺寸比例设计，截面为渐变椭圆形态，靠近肘关节处截面尺寸更大，向腕关节方向逐步收窄，既保证了小臂结构的整体刚性，也让腕关节的活动不会因为小臂外壳的干涉受限。腕关节设置了两个正交的回转自由度，可以实现俯仰、侧摆两个方向的动作，配合肘关节、肩关节的运动，能让末端手部到达工作空间内的任意位姿，满足日常取物、操作简单工具的动作需求。掌指部分是整个设计迭代次数最多的模块，最初的版本手指关节采用一体化铰接结构，只能实现整指的弯曲动作，无法完成捏取细小物件的精细操作，迭代后的版本将拇指、食指、中指、无名指、小指分别设置独立的指节回转结构，每个指节的转动角度都参照人体手指的活动范围设置限位，拇指额外设置了内收外摆的自由度，可以和其余四指形成对捏姿态，既能握持直径较大的杯状物体，也能捏取薄片状的纸张、细小的螺丝等物件。

　　指节表面预留了柔性防滑垫的安装槽，实际使用时可以粘贴硅胶或橡胶材质的防滑层，提升抓取物体时的摩擦力，避免物件滑落。从安装边界来看，整个手臂的根部连接法兰采用标准圆形法兰结构，法兰上的安装孔位按照通用协作机器人的臂部安装尺寸设计，既可以直接安装在现有协作机器人的末端关节上，也可以适配假肢接受腔的连接结构，不需要额外制作转接件就能完成安装。整个手臂的运动范围经过干涉校验，所有关节在最大活动角度下都不会和自身结构、安装基座发生碰撞，工作空间覆盖人体上肢自然活动的全部区域，在假肢应用场景下，使用者可以完成吃饭、喝水、穿衣、拿取物品等日常生活动作，不需要依赖他人协助；在服务机器人应用场景下，可以完成物品递送、简单设备操作、桌面整理等工作任务。

　　结构设计过程中，所有铰接位置都预留了自润滑轴承的安装位，长期往复运动也不会出现过度磨损导致的关节间隙变大、动作精度下降的问题，外壳的分体式设计让内部组件的检修维护不需要完全拆解整个手臂，只需要拆开对应段的外壳盖板就能完成驱动元件、传动部件的更换，大幅降低后期维护的成本与时间。各段的重量经过严格配平，整个手臂的重心落在根部安装法兰的中心轴线上，不会因为重心偏移给安装基座带来额外的偏载力矩，不管是安装在人体假肢接受腔上，还是安装在轻型协作机器人本体上，都不会因为偏载导致基座晃动或者佩戴不适。手指关节的驱动力传递采用内置拉线结构，驱动元件可以布置在大臂段的腔体内，减少手部和小臂段的重量，进一步提升手臂动作的灵活性，拉线的走向经过专门的导向槽设计，关节活动过程中拉线不会和外壳内壁发生摩擦，也不会出现拉线卡滞导致的动作失灵问题。
