低成本教学用麦克纳姆轮移动机器人结构

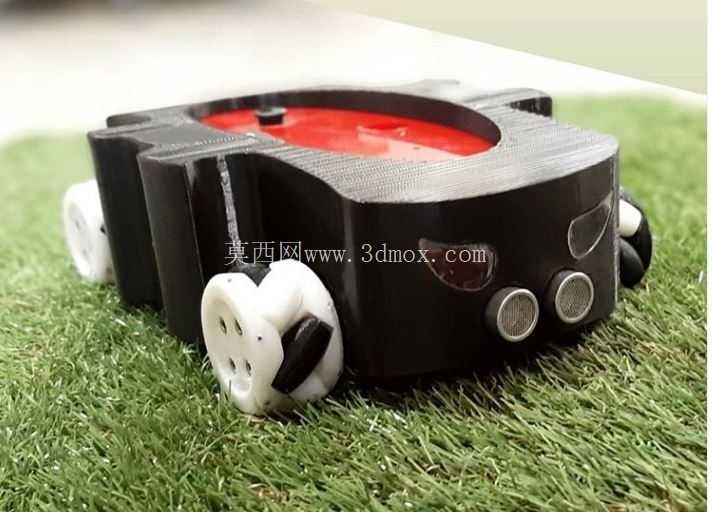

　　这款全向移动轮式平台的核心设计出发点，是面向教学场景的低成本落地需求，针对高校、科创培训机构的机器人实践课程、小型RoboCup赛事组别做定向适配，解决常规全向移动平台成本过高、学生拆装实训易损坏、维护难度大的痛点。从结构选型来看，行走机构采用麦克纳姆轮布局，依靠四个轮子各自的辊子角度差与转速差配合，可实现平面内任意方向的平移、零半径回转，无需额外设置转向机构，相比传统差速轮式平台，在狭小的实训场地、竞赛赛场内的移动灵活性大幅提升，能够完成窄道通行、精准对位、多机编队避让等常规轮式结构难以实现的动作。

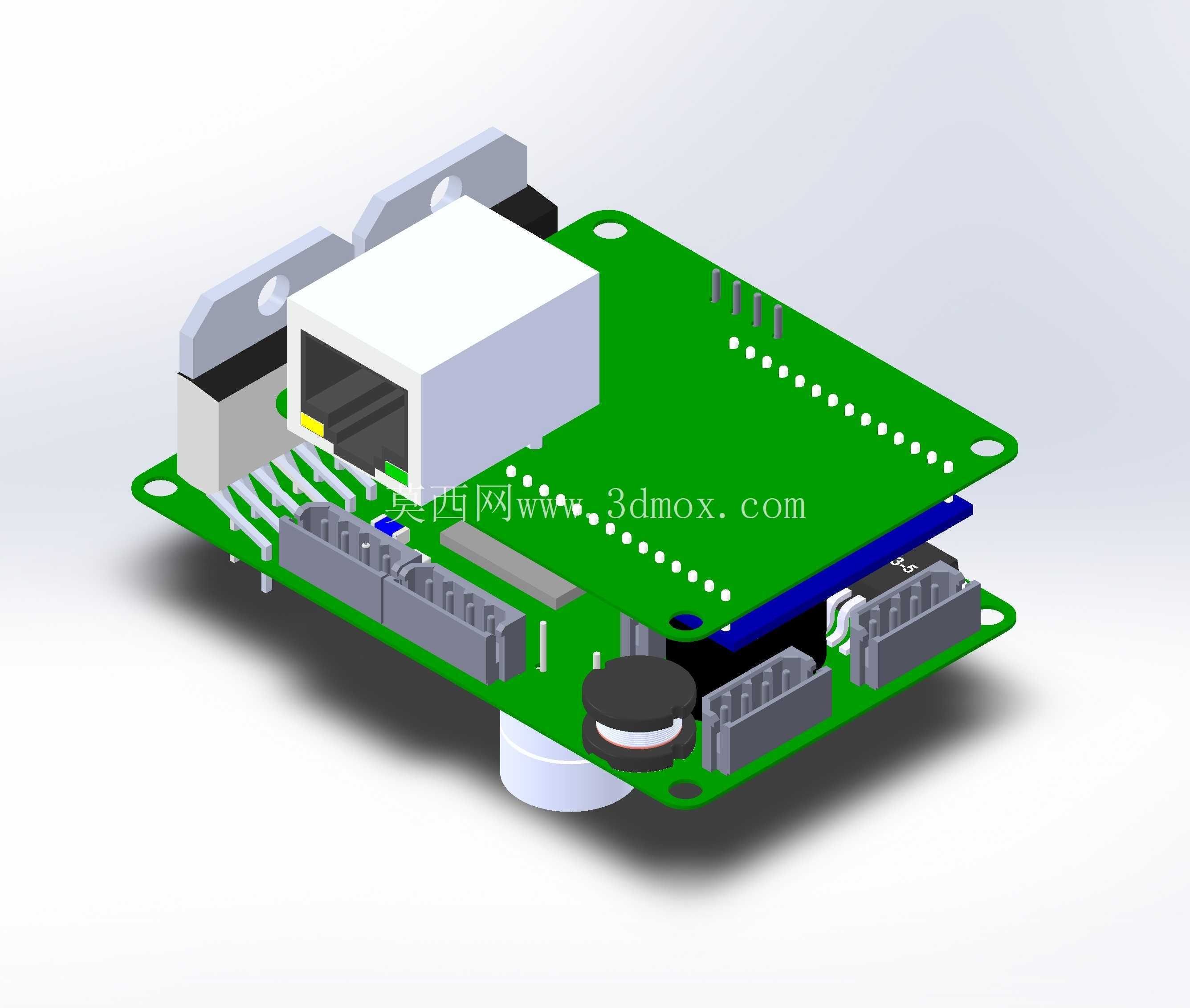

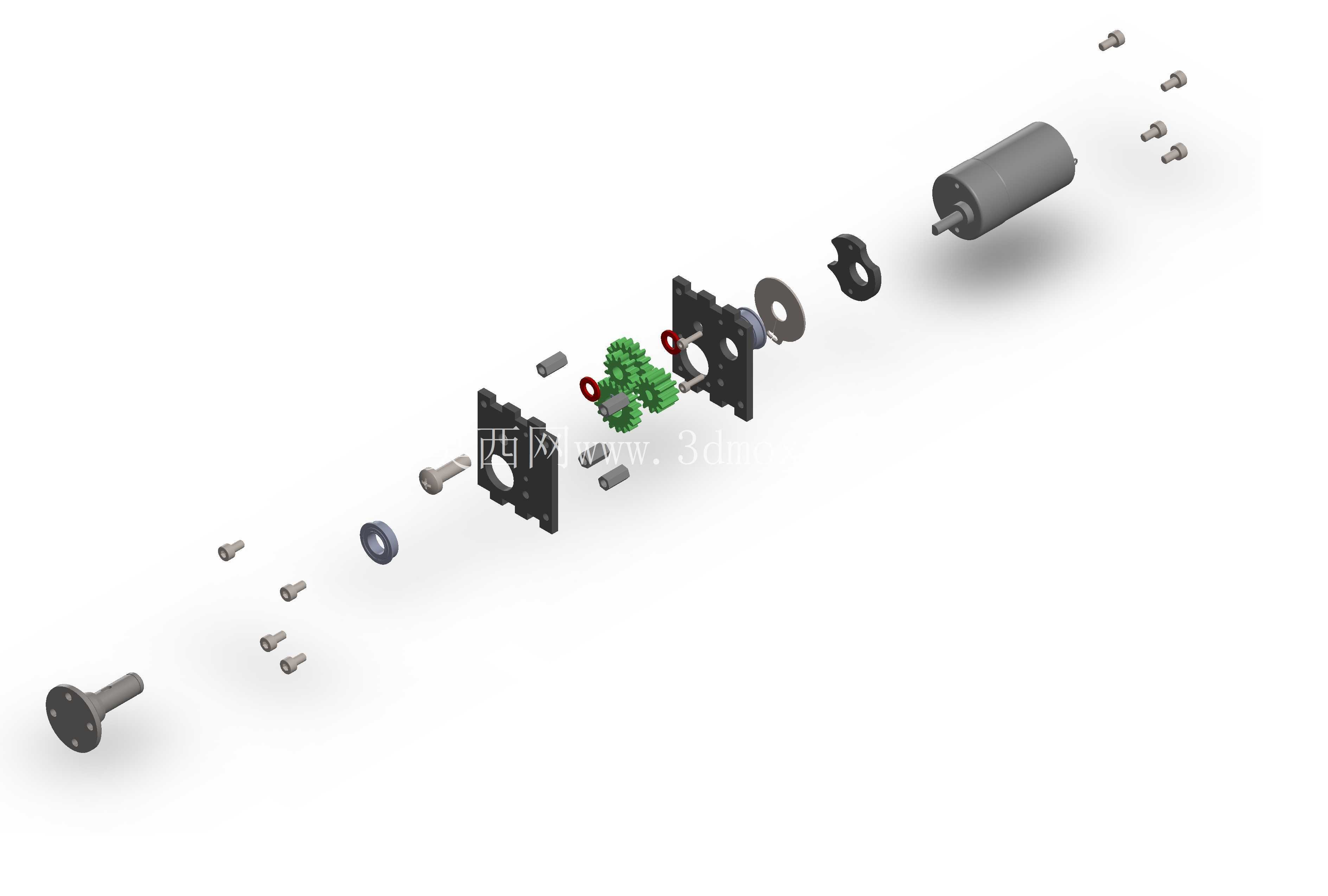

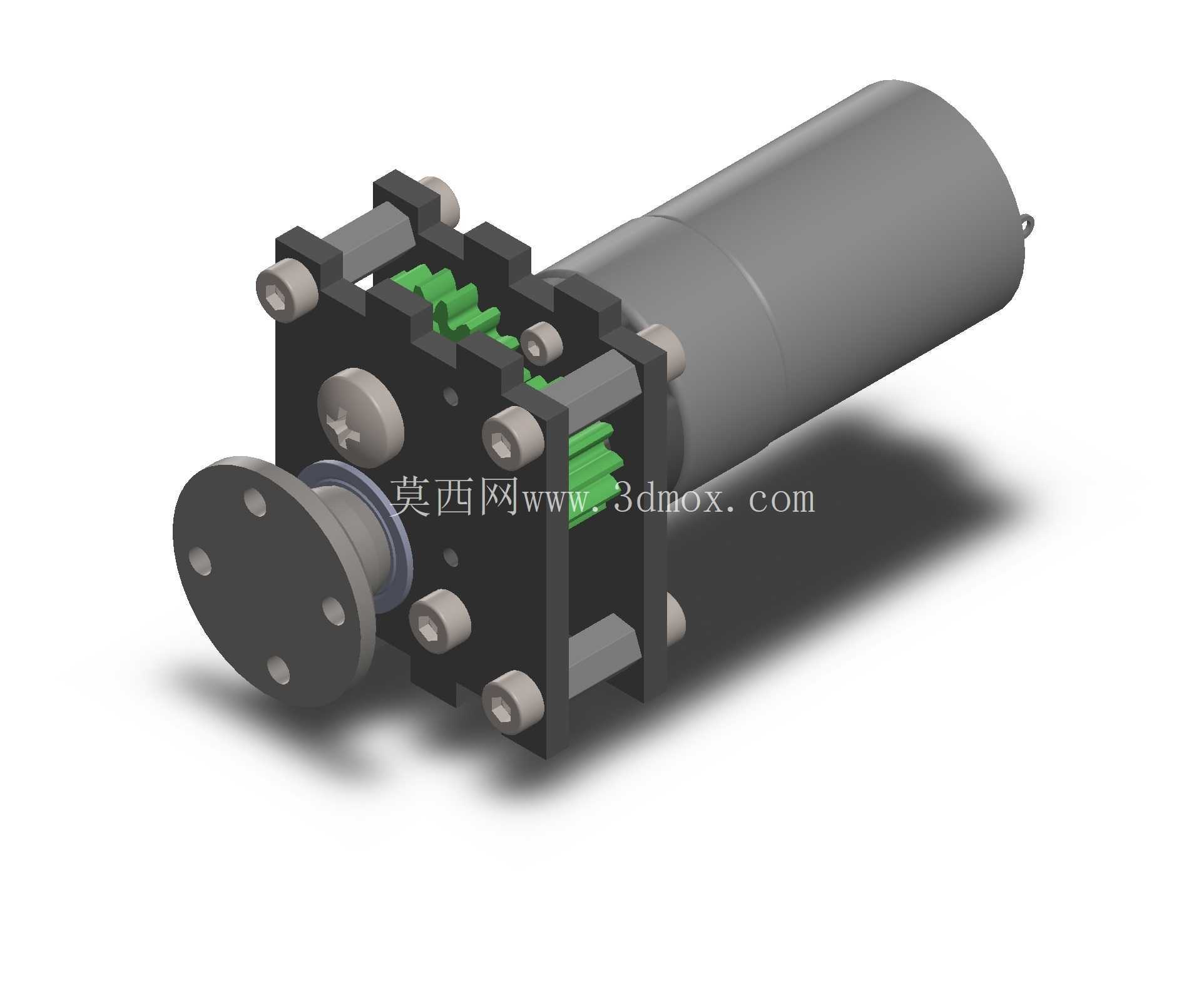

　　主体承载结构选用有机玻璃作为主材，这类材料切割加工门槛低，常规激光切割设备即可完成板材加工，无需开模，小批量试制的成本控制优势明显，同时材料本身具备足够的结构强度，能够承载内置的电池、控制板、驱动电机等元器件，且透明/半透明的材质特性方便学生观察内部走线与元器件布局，适配教学场景下的结构展示需求。外壳结构采用3D打印工艺制作，可根据不同的传感器安装需求快速迭代外壳造型，无需额外投入模具成本，外壳与主体框架采用卡扣加少量螺丝的固定方式，拆装便捷，学生在实训过程中可快速完成外壳拆卸，进行内部元器件的调试、更换，降低实训过程的操作门槛。驱动单元选用亨克威尔KG2102电机作为动力源，搭配多级减速器做输出减速，这类选型思路是平衡成本与输出扭矩的典型方案：小功率直流电机本身成本较低，高速低扭的输出特性经过多级减速器减速后，可输出足够的轮端扭矩，带动平台在草地、平整室内地面、短绒地毯等常见教学/竞赛场地表面移动，同时减速后的转速区间匹配麦克纳姆轮的最佳工作线速度，避免轮速过快导致的控制精度下降、辊子打滑等问题。

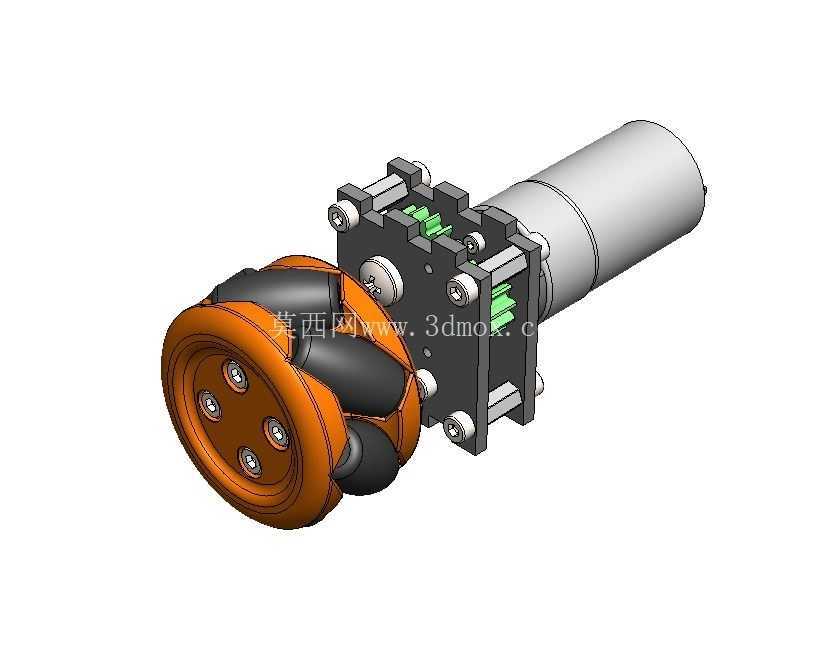

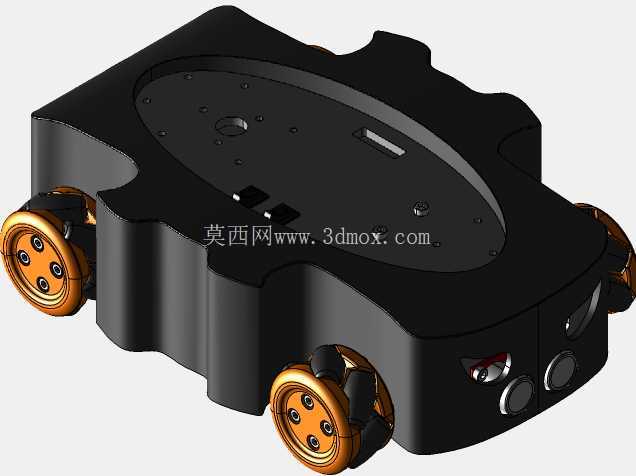

　　从安装边界来看，整机采用扁平化的紧凑布局，所有元器件均布置在上下两层板材形成的腔体内部，外壳轮廓做圆角处理，避免实训、竞赛过程中尖锐边角磕碰造成的设备损坏或人员划伤；四个麦克纳姆轮的安装座采用独立模块化设计，单个轮组损坏时可单独拆卸更换，无需拆解整机框架，大幅降低日常维护的工作量。传感器安装位预留于机身前端，可根据不同的实训需求加装红外避障传感器、灰度巡线传感器、视觉识别模块等常用教学传感器，安装孔位采用通用的M3螺丝孔距，兼容市面上绝大多数开源硬件的安装尺寸，无需额外做转接件设计。

　　在实际应用场景中，这类平台可承担嵌入式编程教学、运动控制算法验证、多机器人协同实训等教学任务，也可作为小型赛事的参赛基础平台，学生可在现有基础结构上拓展机械臂、搬运机构等功能模块，完成不同的赛项任务。结构设计过程中充分考虑了学生群体的加工制作能力，所有非标准件均可通过激光切割、桌面级3D打印完成制作，标准件全部选用市面上容易采购的通用规格，无需定制特殊紧固件或传动件，进一步降低了平台的整体落地成本。轮组的辊子采用耐磨工程塑料制作，可承受长时间实训过程中的反复摩擦损耗，辊子与轮架之间采用小间隙配合，转动阻力小，避免因辊子卡滞导致的全向移动动作失效。机身内部预留了足够的走线空间，电源线路与信号线路可分层布置，减少线路之间的电磁干扰，提升控制系统的运行稳定性。电池安装位设置在机身重心位置，避免电池偏置导致的轮组受力不均，保证四个轮子的接地压力一致，减少移动过程中的打滑概率，提升运动控制精度。
