8系铝型材配套M8方螺母滑动T型安装支架

　　在工业铝型材框架搭建的实际工程场景里，型材槽内的紧固件适配一直是结构设计环节容易被忽略却直接影响装配可靠性的细节，这款适配8系列工业铝型材的滑动T型螺母安装座，正是针对常规T型螺母预装麻烦、后期加装无法滑入槽道、方螺母在槽内转动打滑等常见痛点做的结构优化。日常做设备机架、防护围栏、工作台架、物料周转架这类铝型材结构时，经常会遇到框架拼装完成后需要临时加装附件的情况，常规的弹片T型螺母或者普通方螺母必须在型材端盖未安装前提前塞到槽道里，一旦框架组装完成，再想加固定点只能拆端盖穿槽，或者用后置式的弹性螺母，但弹性螺母的卡紧力有限，承受大载荷或者频繁振动的工况下容易出现移位，甚至从槽道里脱出。

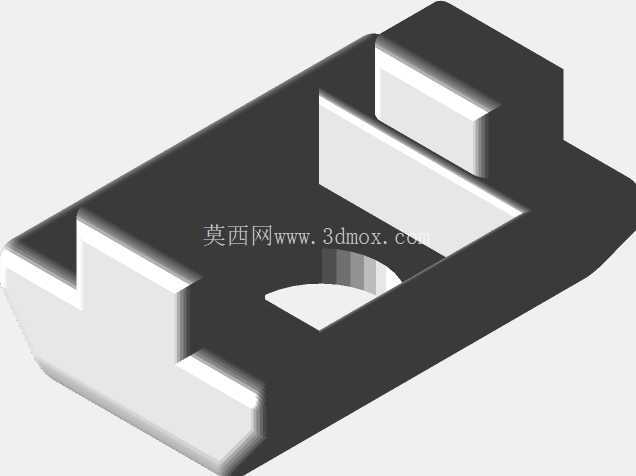

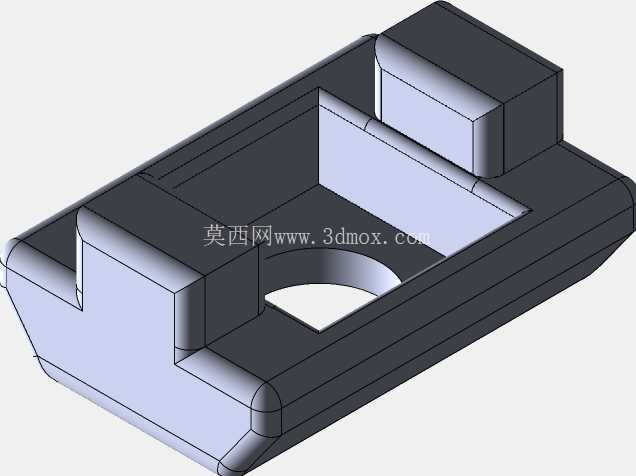

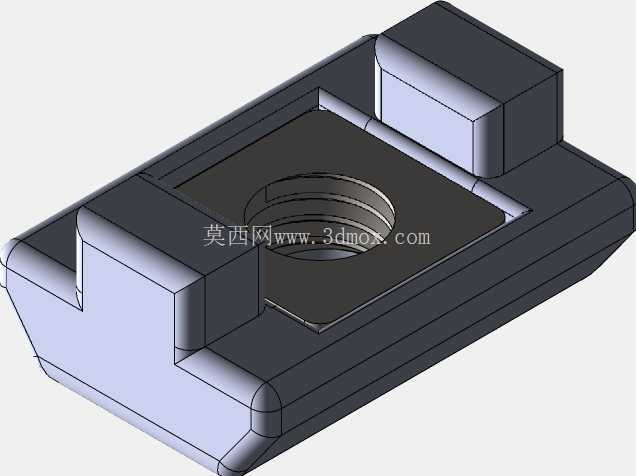

　　这款滑动T型支架的结构设计，完全贴合8系铝型材的槽道截面尺寸，两侧的凸缘结构刚好卡在型材槽的内台阶上，既可以顺着槽道自由滑动调整安装位置，又不会从槽口方向掉出来，不需要提前预装，哪怕是已经组装完成的铝型材框架，也可以从槽道的任意缺口位置把支架卡进去，滑到需要固定的点位即可，大幅降低后期改造成本。从结构细节来看，支架中间的定位槽完全适配标准M8方螺母的外形尺寸，方螺母嵌进去之后周向完全被限位，拧螺栓的时候螺母不会跟着转动，不需要伸手到型材槽里扶着螺母对位，单人就可以完成附件的安装操作，这一点在做高空布置的型材框架、或者槽道内部空间狭窄没法伸手操作的场景下优势非常明显。

　　支架的外形做了圆角过渡处理，滑入槽道的时候不会刮伤型材的阳极氧化表面，两侧的滑动面和型材槽道的接触面积做了优化，滑动的时候阻力均匀，不会出现卡滞或者晃荡的情况，当螺栓拧紧之后，支架的上表面和型材槽的内顶面完全贴合，受力均匀，不会出现局部应力集中把型材槽压变形的问题。设计的时候特意把支架的壁厚做了均衡处理，既保证足够的结构强度，在M8螺栓达到标准拧紧力矩的时候不会出现开裂或者变形，又控制了整体的尺寸，不会因为支架太厚导致螺栓拧入深度不足，适配常规厚度的M8方螺母，螺栓的有效啮合长度可以满足8.8级螺栓的额定载荷要求，不管是用来固定小型设备机脚、安装钣金护板、固定走线槽、挂载传感器支架，还是连接辅助的工作台面板，都能提供足够的锁紧力。在安装边界上，这款支架完全适配槽宽8mm的标准8系列工业铝型材，不需要对型材做任何二次加工，不需要额外打孔或者攻丝，只要把支架卡入槽道滑到目标位置，放入M8方螺母，对准待固定件的安装孔拧入螺栓即可，安装效率比传统的钻孔攻丝方案高80%以上，而且不会破坏铝型材本身的结构强度，调整位置的时候只需要松开螺栓就可以沿着槽道滑动，不需要拆卸其他部件，对于需要经常调整安装位置的工装架、精益生产工作台、自动化设备的外围框架来说，这种可调式的固定结构可以大幅降低产线调整的改造成本。

　　实际使用中，这种支架搭配PLA等3D打印材料制作的时候，完全可以满足日常轻载工况的使用需求，如果是重载或者高温工况，也可以采用尼龙、PETG或者金属材质加工，结构本身的受力设计可以适配不同材料的性能特性，不需要修改核心尺寸。和市面上常规的T型螺母相比，这种带支架的结构不需要在螺母上做弹片结构，长期使用不会出现弹片疲劳失效的问题，滑动的时候没有金属弹片和型材槽摩擦产生的异响，也不会刮掉型材槽内的氧化层导致型材出现锈蚀的问题。在做三维建模的时候，这个结构的尺寸完全按照8系铝型材的槽道公差做了适配，预留了合理的安装间隙，既不会因为间隙太大导致支架在槽内晃动，也不会因为间隙太小导致滑动卡滞，螺母安装位的尺寸按照标准M8方螺母的对边尺寸做了0.2mm的间隙预留，方螺母可以轻松放入，同时周向间隙控制在0.3mm以内，拧螺栓的时候不会出现偏斜，保证螺栓和螺母的同轴度，减少螺纹的磨损，延长紧固件的使用寿命。
