4寸×6寸水平带锯虎钳滑动螺母结构

　　在金属下料加工车间里，水平带锯是承担棒料、型材定长切断的核心设备，而虎钳作为带锯上直接夹持工件的功能部件，其调节顺畅度、锁紧可靠性直接影响下料精度与操作效率。常规的水平带锯虎钳调节结构，需要操作人员蹲在锯床下方，用扳手拧动底部的调节螺杆来调整活动钳口位置，再转到上方用另一把扳手锁紧钳口，整个调整过程需要反复切换操作位置，遇到批量下料需要频繁更换不同规格工件时，来回挪动、换工具的操作会占用不少辅助时间，尤其在加工长料、重料时，操作人员弯腰蹲伏操作的劳动强度也不小。

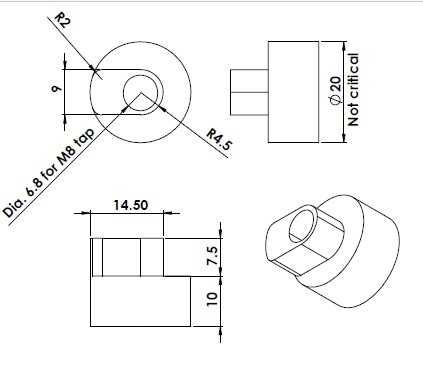

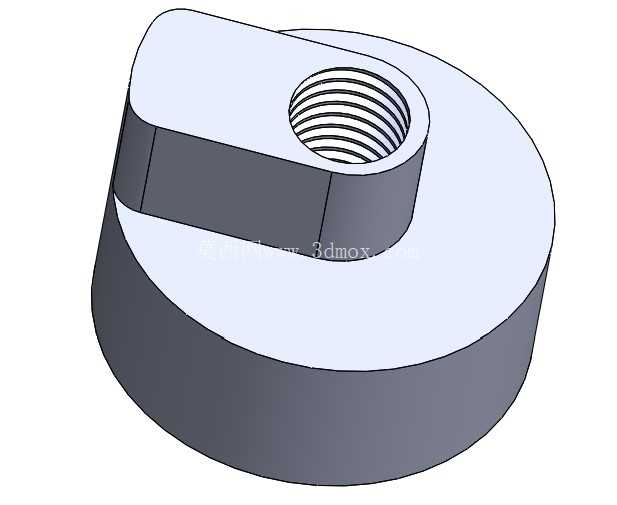

　　这款滑动螺母就是针对这类操作痛点设计的虎钳替换配件，不需要改动原有虎钳的其他结构，仅替换原有的底部螺母部件，就能实现单工具从上方完成钳口调节与锁紧的操作，大幅简化带锯虎钳的调整流程。从结构设计来看，这款滑动螺母采用带凸台的圆盘式主体结构，中心加工有与虎钳调节螺杆适配的内螺纹孔，凸台部分嵌入虎钳活动钳身的导向槽内，圆盘主体则承托在钳身底部的安装平面上，侧面的切边结构与钳身的限位面配合，避免螺母随螺杆转动，保证螺杆转动时螺母能沿轴向平稳移动，带动活动钳口完成开合动作。

　　设计时特意将螺母的受力接触面做了加大处理，圆盘底面与钳身安装面的接触面积足够大，夹紧工件时能分散锁紧力，避免局部应力集中导致钳身变形或者螺母卡滞，内螺纹的加工精度按照普通传动螺纹的中等精度等级控制，既保证与螺杆的配合间隙合理，调节时无明显旷量，又不会因为精度过高导致加工成本上升、杂物进入后容易卡涩。考虑到车间加工环境存在金属切屑、切削液飞溅的情况，螺母的外形没有设计多余的凹槽、窄缝结构，所有转角都做了小圆弧过渡，切屑不容易积存在零件表面，日常清理维护只需要用毛刷简单清扫即可，不会因为切屑卡入配合缝隙导致调节卡滞。安装边界方面，这款滑动螺母完全适配4英寸×6英寸规格的水平带锯虎钳安装尺寸，中心螺纹孔的轴线与原有调节螺杆的轴线重合度公差控制在0.1mm以内，替换安装时不需要对原有虎钳进行锉修、打孔等二次加工，只需要拆下原有失效或者结构老旧的螺母，将该零件装入钳身的对应安装位，穿入调节螺杆即可正常使用，安装过程不需要专用工装，普通设备操作人员借助日常维修工具就能完成更换。

　　从实际使用场景来说，更换这款滑动螺母后，操作人员调节虎钳时不需要再蹲到锯床下方，只需要站在锯床操作侧，用一把扳手从上方转动调节螺杆，就能带动活动钳口移动，夹紧工件后直接在同一位置完成锁紧，整个调整过程的操作路径缩短了近一半，遇到需要频繁更换工件规格的批量加工任务时，辅助操作时间能明显缩短，操作人员不需要反复蹲起，劳动强度也有所降低。零件的选材适配性较强，采用铝合金加工时能获得较好的自润滑性，调节时的阻力更小，重量也更轻，日常维护时不需要频繁加注润滑脂；如果车间加工负载较大、夹紧力要求更高，也可以采用钢材加工，通过合适的表面处理提升耐磨性，满足大夹持力下的使用需求，同时该结构也适配3D打印的加工方式，小批量自制或者维修替换时，可以根据自身使用的打印材料调整填充率与丝径参数，快速制作出可用的替换件，降低设备维修的配件等待成本。在结构细节处理上，螺母凸台与圆盘主体的衔接处做了加强过渡，避免频繁承受夹紧力时出现应力断裂，内螺纹的入口处做了倒角导向，安装螺杆时更容易对准，不会出现螺纹错牙的情况，圆盘的外圆尺寸与钳身底部的让位槽尺寸匹配，移动全程不会与槽壁发生剐蹭，整个行程范围内移动顺畅无卡滞。
