130mm交流伺服电机方形固定侧支撑电机座

在自动化传动模组、线性滑台、精密进给机构的搭建过程中，伺服电机的安装固定精度直接决定了整套传动系统的重复定位精度与运行平稳性，这款适配130mm规格交流伺服电机的方形固定侧支撑座，正是针对850~1800W功率段伺服的安装需求设计的专用支撑构件。从实际应用场景来看，这类支撑座广泛出现在滚珠丝杠直连传动的线性模组中，承担着电机输出端与丝杠轴端的同轴定位、轴向载荷承载、安装基准统一的核心作用，避免电机直接悬空安装带来的轴端径向跳动、连接螺栓受剪切力断裂、运行共振异响等常见工程问题。

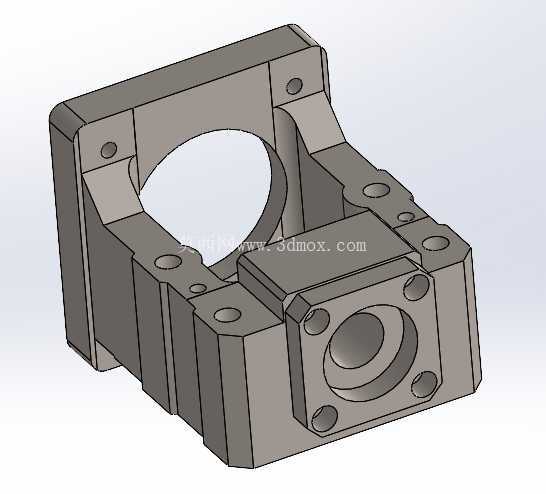

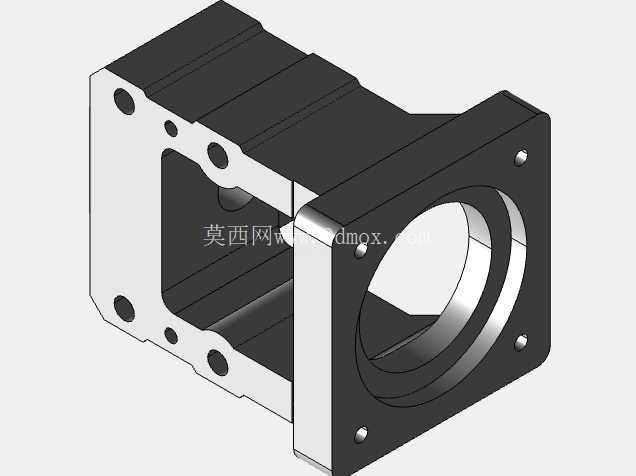

从结构设计思路上，这款支撑座采用一体化铸铁或铝合金铣削成型的主体结构，没有多余的拼接装配面，从根源上消除了多零件拼接带来的装配累积误差。主体一侧设置大直径圆形通孔，孔径为30mm，用于容纳丝杠端部的支撑轴承组与联轴器安装空间，孔位周边的加厚筋条从安装面一直延伸到电机对接法兰处，形成封闭的箱型受力结构，能够承受伺服电机急停急启时产生的轴向冲击载荷，同时抵消丝杠高速旋转时带来的径向偏转力。支撑座的电机对接端采用标准方形法兰接口，法兰面上均匀分布四个螺纹安装孔，孔位尺寸完全匹配130mm机座号伺服电机的安装孔距，安装时无需额外加工转接板，可直接将电机法兰贴合定位，保证电机输出轴与支撑座内孔的同轴度控制在0.02mm以内，大幅降低现场装配的调校难度。

在安装边界与尺寸设计上，支撑座的底部设置多组沉头安装孔，可通过内六角螺栓直接固定在设备安装底板或者铝型材模组的基座上，底部安装面经过精铣加工，平面度控制在0.01mm范围内，保证安装后支撑座不会出现倾斜偏移。支撑座侧面的镂空减重结构并非随意开设，而是经过受力仿真优化后去除非受力区域的材料，在不降低整体结构刚性的前提下，有效降低零件自身重量，减少移动模组的负载惯量，适配高速往复运动的进给工况。支撑座上预留的多个定位销孔，可在首次安装调校完成后打入定位销，实现后期维护拆装时的快速复位，无需重新打表调校同轴度，大幅缩短设备维护的停机时间。

从实际使用的功能特性来看，这款固定侧支撑座与常见的浮动侧支撑座不同，它需要同时承担电机定位、轴承支撑、轴向载荷传递三个核心功能，因此内孔的轴承安装位采用H7级公差加工，可直接适配标准角接触球轴承或者深沟球轴承的压装，轴承位的台阶面经过精密磨削，保证轴承安装后端面与轴线的垂直度，避免轴承运行时出现偏磨发热的问题。支撑座的电机法兰端面与内孔轴线的垂直度同样经过严格管控，防止电机安装后输出轴出现偏斜，导致联轴器过早磨损、丝杠运行出现爬行现象。在自动化点胶设备、数控雕刻机、高速分拣机械手、锂电池生产叠片设备等需要精密直线进给的工位上，这类一体化成型的电机固定支撑座已经逐步替代了传统的电机侧装支架、自制焊接安装座等构件，因为自制件往往受加工精度限制，很难保证电机与丝杠的同轴度要求，长期运行后容易出现电机轴断裂、联轴器损坏、丝杠轴承过早失效等故障，而标准化的支撑座经过统一的精度校验，能够有效规避这类设计风险。

在结构细节处理上，支撑座的所有棱角处都设置了工艺倒角，既避免装配时锋利边角划伤操作人员，也能去除加工过程中产生的毛刺，防止铁屑掉落进入轴承或者联轴器内部造成磨损。法兰面上的螺纹孔都经过攻丝后回牙处理，保证螺栓安装时顺畅无卡滞，不会出现螺纹错牙导致的安装不到位问题。支撑座的壁厚设计经过反复校核，在满足1800W伺服电机最大输出扭矩承载要求的前提下，尽可能压缩整体外形尺寸，避免在紧凑的设备内部与其他管线、构件发生安装干涉，适配各类狭小安装空间的模组设计需求。对于结构设计人员来说，选用这类标准化的支撑座，不需要再自行绘制电机座的复杂加工图纸，也不需要反复校核受力与加工工艺性，直接按照安装边界预留装配空间即可，能够大幅缩短整机的设计周期，同时降低零件加工的出错概率，提升整套设备的运行可靠性。
