紧凑型空心轴谐波齿轮传动装置

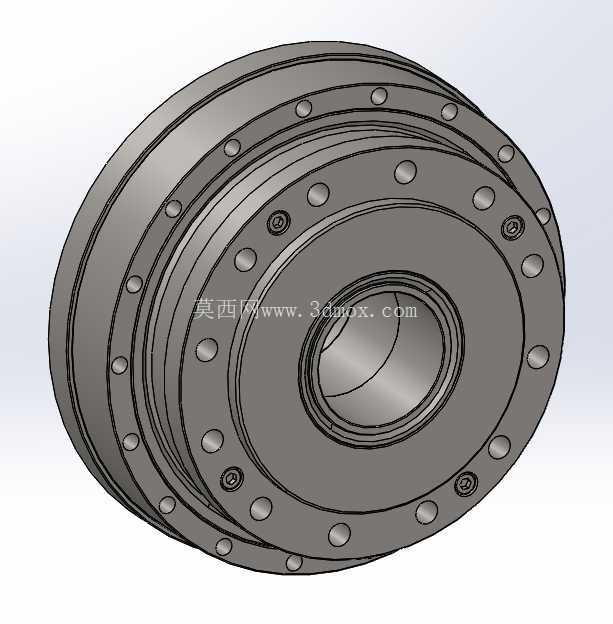

在工业机器人关节、半导体晶圆传输机构、高精度数控转台、医疗影像设备旋转轴这类对传动回差、重复定位精度有严苛要求的场景里，常规行星减速机的背隙指标往往难以满足微米级定位的需求，而这类紧凑型空心轴谐波传动单元，正是针对这类高精度传动场景开发的核心部件。从结构设计逻辑来看，这款传动单元采用了一体化集成的设计思路，没有将齿轮组件、支撑轴承、输出法兰做分体式设计，而是把谐波传动的核心柔轮、刚轮、波发生器组件全部整合在一体式壳体内，省去了用户额外设计轴承安装位、调整齿轮啮合间隙的工序，选型完成后可直接对接负载端与动力端，大幅缩短整机的结构设计周期。

不同于常规实心轴谐波减速器，这款产品采用大尺寸空心通孔设计，中空通道可以直接穿过线缆、气管、传动轴甚至光路，在协作机器人关节、旋转工装台这类需要走管线的场景里，能避免管线随关节转动出现缠绕、磨损的问题，也能简化设备内部的走线布局，压缩整机的轴向安装空间。支撑结构上，单元内置了高承载能力的交叉滚子轴承作为输出端的支撑，这类轴承可以同时承受径向载荷、轴向载荷以及倾覆力矩，不需要额外加装辅助支撑轴承就可以直接挂载负载，对于结构空间紧张的小型精密设备来说，能省去轴承座、端盖这类冗余结构件，有效降低传动单元的整体重量。

从功能特性来看，这款传动单元可实现零背隙传动，谐波传动的啮合原理决定了其多齿同时啮合的特性，传动误差可以控制在极小范围内，重复定位精度能够满足高精度伺服传动的需求，同时高扭转刚度的特性也能保证设备在频繁启停、正反转切换的工况下，不会因为传动弹性变形出现定位偏差。针对不同的负载需求，同系列还提供轻量化版本可选，在保证传动精度的前提下压缩壳体壁厚、采用轻量化材质，适配对自重有严格要求的移动机器人、机载伺服机构等场景。

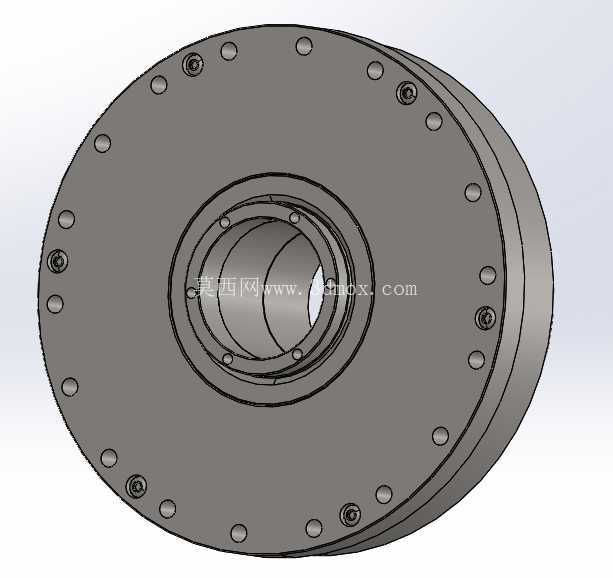

安装边界方面，这款单元采用法兰式安装结构，输入端与输出端的连接法兰均采用圆周均布的螺栓孔定位，安装时只需要保证对接端面的平面度与同轴度，不需要额外调整啮合间隙，安装公差要求相对友好。轴向尺寸上，紧凑的筒式结构可以直接嵌入设备的关节内部，不会出现突出的结构段，适配关节内部的狭小安装空间。选配的轴输入单元可以适配不同规格的伺服电机、步进电机安装接口，不需要额外定制连接轴套，降低动力端的适配难度。

在实际选型应用中，这类谐波传动单元多用于需要高精度回转传动的工位，比如SCARA机器人的小臂关节、3C检测设备的旋转载台、光伏硅片的传输定位机构，这些场景不仅要求传动精度高，还要求传动结构占用空间小、免维护周期长，一体化集成的谐波单元刚好匹配这些需求。不同于开式的谐波齿轮组件，集成式壳体可以隔绝外部粉尘、切削液的侵入，在有少量粉尘、切削液飞溅的机加工检测工位也能稳定运行，不需要额外设计防护外壳。设计这类传动单元的三维模型时，需要重点关注法兰安装孔的位置度、空心轴的同轴度、轴承安装位的公差配合，这些尺寸直接影响最终的安装适配性与传动精度，建模时需要严格按照实际安装边界做公差预留，避免后续装配出现干涉。
