发那科M-20iA六轴工业机械手三维结构

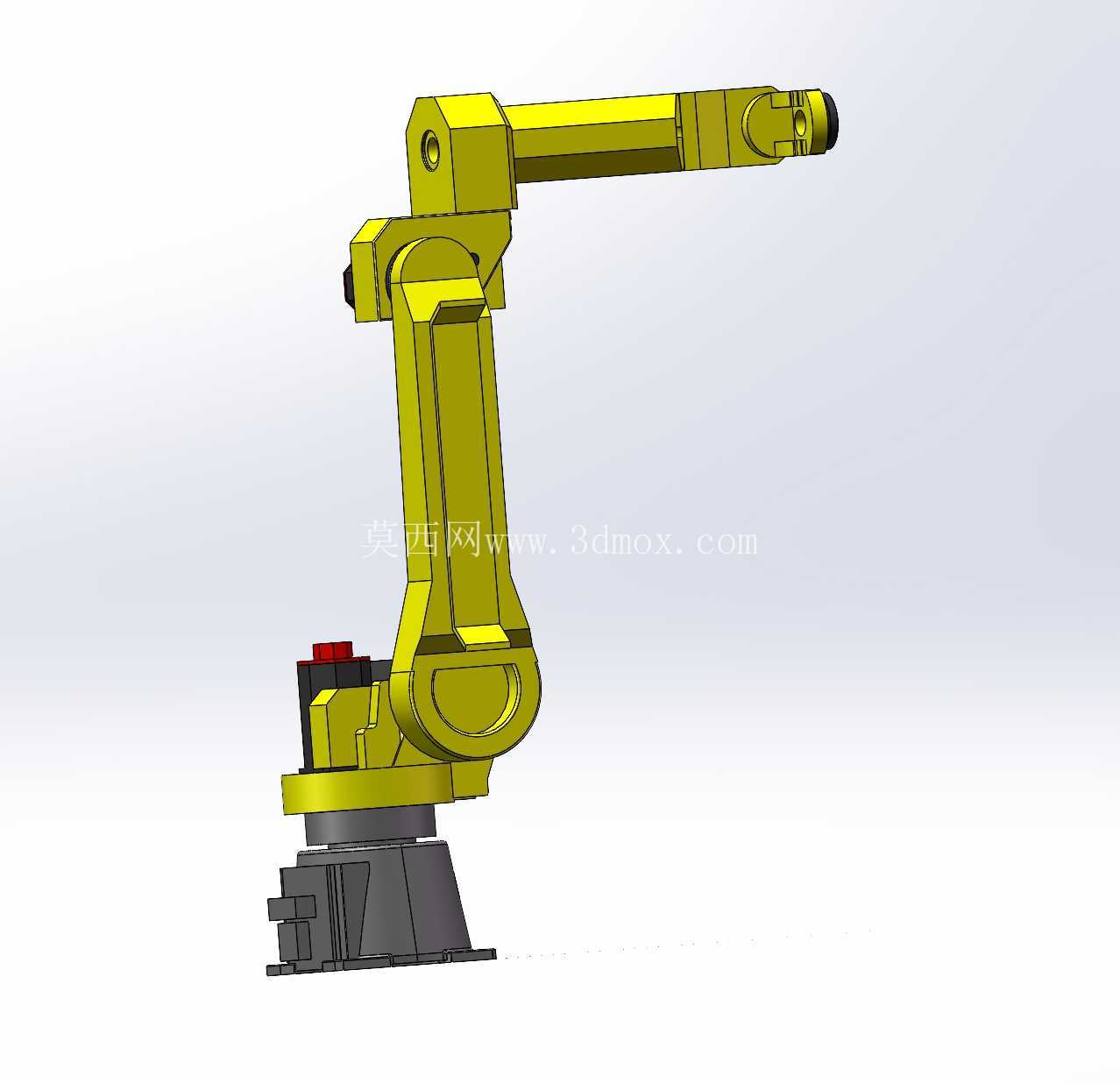

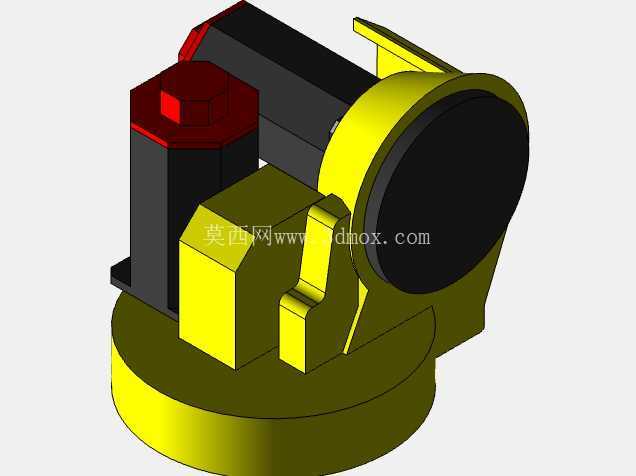

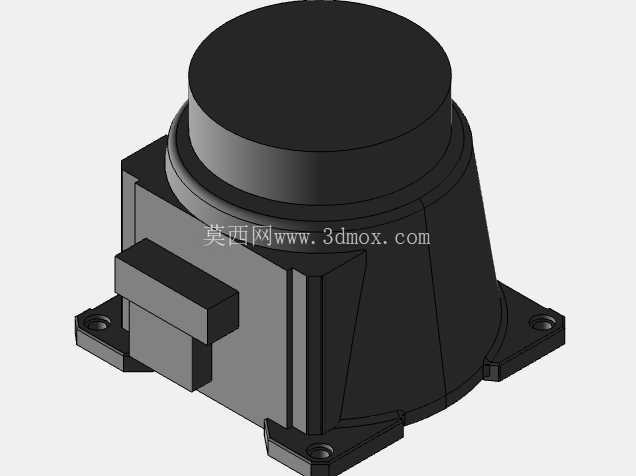

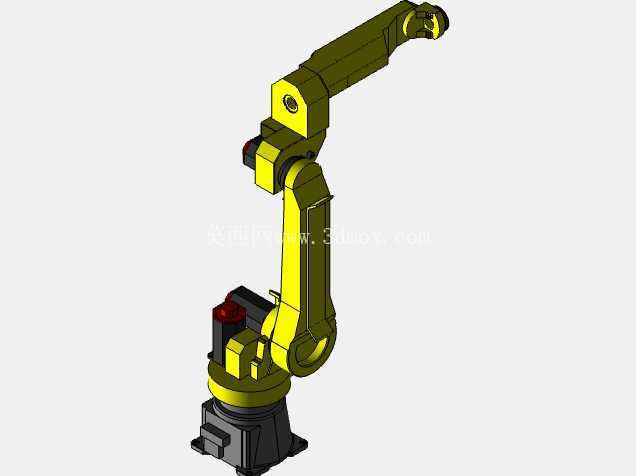

这款六轴关节型工业机械手，是面向中负载搬运、上下料、焊接、装配场景开发的通用型自动化执行设备，在汽车零部件焊装线、3C电子组装工位、机加工自动上下料单元、物流码垛环节都有广泛适配性。从结构设计逻辑来看，整机采用关节式串联构型，底座为铸铁材质安装基座，底部预留标准安装孔位，可直接固定在地面预埋钢板或者设备安装平台上，基座内部集成J1轴回转驱动机构，可实现整臂±180°范围的水平回转，满足大覆盖范围的工位作业需求。

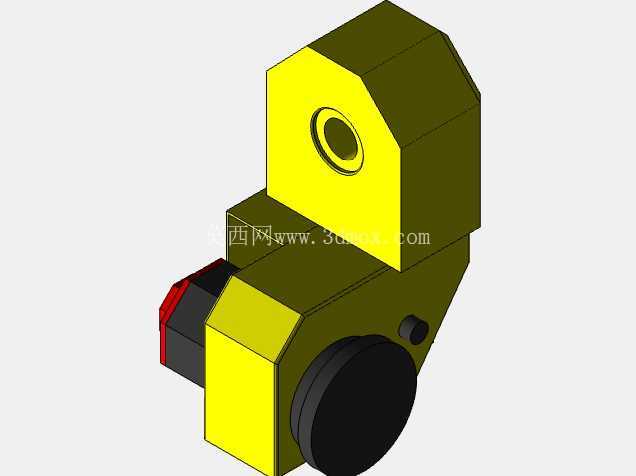

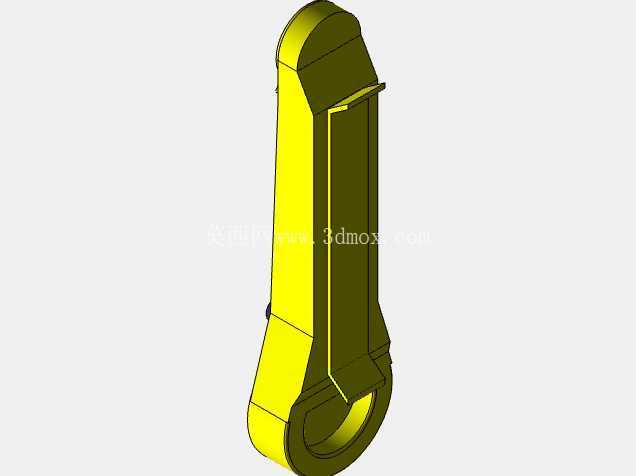

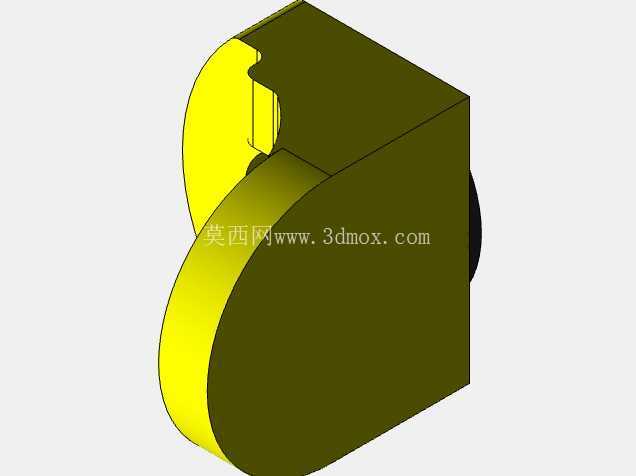

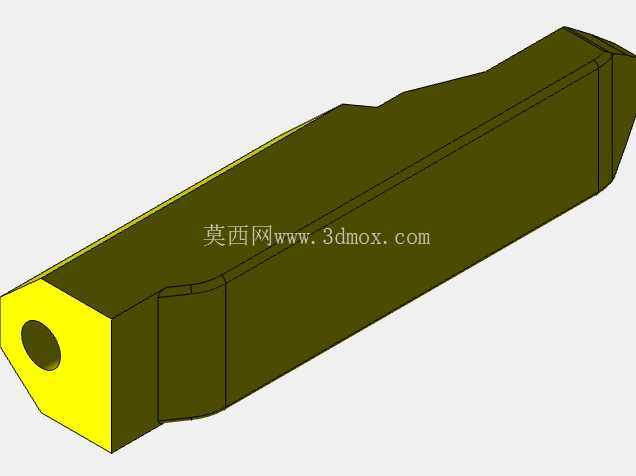

大臂部分采用高强度铸铝成型的箱型截面结构，在保证结构刚性的前提下尽可能降低自身重量，减少J2轴俯仰驱动的负载余量消耗，J2轴的铰接位置设计了加强筋过渡结构，避免大臂在满负载伸展时出现铰接处应力集中导致的形变。小臂部分同样采用轻量化铸铝结构，与大臂通过J3轴铰接，配合J2轴的俯仰动作可实现小臂在垂直平面内的大范围姿态调整，小臂末端集成J4、J5、J6三个手腕关节，三个关节的轴线汇交于一点，可实现末端法兰的全姿态调整，满足复杂空间轨迹的作业需求，比如焊接时的焊枪角度调整、装配时的工件姿态对位。

从安装边界来看，整机直立安装状态下的总高度控制在1.8米左右，底座安装法兰的直径约为480mm，安装时需要在基座周围预留不小于600mm的维护操作空间，方便后期对驱动电机、减速器的检修更换。臂展总长度可达1.8米，在额定20kg负载下，末端重复定位精度可控制在±0.08mm以内，完全满足绝大多数工业场景的作业精度要求。手腕部分的最大负载能力为20kg，可适配焊枪、夹爪、吸盘、打磨头等多种末端执行器，不同执行器的安装法兰都采用标准ISO接口，可实现快换对接，减少产线换型的调整时间。

设计过程中对各轴的驱动走线做了内置式处理，所有动力线缆、信号线缆都从臂体内部的走线槽穿过，避免外部走线在臂体运动过程中出现剐蹭、缠绕的问题，同时提升整机外观的整洁度，也减少车间粉尘、切削液对线体的腐蚀。各关节的驱动单元都采用伺服电机搭配RV减速器的传动方案，J1、J2、J3这三个承载较大的轴选用大扭矩RV减速器，保证重载下的传动刚性和运动平稳性，J4、J5、J6手腕部分的轴选用小规格谐波减速器，在保证传动精度的同时缩小手腕部分的结构体积，提升末端动作的灵活性。

在实际产线应用中，这款机械手可以搭配地轨行走轴实现更大范围的多工位作业，也可以倒挂安装在龙门架上，适配顶部空间充足但地面安装位置受限的场景，倒挂安装时需要对J2轴的平衡缸参数做对应调整，抵消臂体自重带来的额外负载。臂体表面采用工业级喷塑处理，颜色为发那科标志性的亮黄色，在车间环境中辨识度高，可避免现场人员误闯入作业范围引发安全事故，基座部分采用深灰色喷塑，耐油污、耐磕碰，适合车间复杂地面环境的使用需求。

各关节的铰接位置都设计了双唇式密封圈，可有效阻挡车间内的粉尘、切削液、焊接飞溅物进入减速器内部，延长传动部件的使用寿命，密封结构的设计也方便后期更换密封件时不需要拆解整个臂体结构，降低维护成本。末端法兰预留了标准的气路、电路接口，可直接为末端执行器提供动力气源和控制信号，不需要额外布设外部拖链，进一步简化集成时的布线工作量。在运动控制层面，各轴的运动速度都做了分段限速设置，在靠近作业工位时自动降低运行速度，保证作业安全和对位精度，在空行程移动时可提升运行速度，缩短作业节拍，提升整体生产效率。
