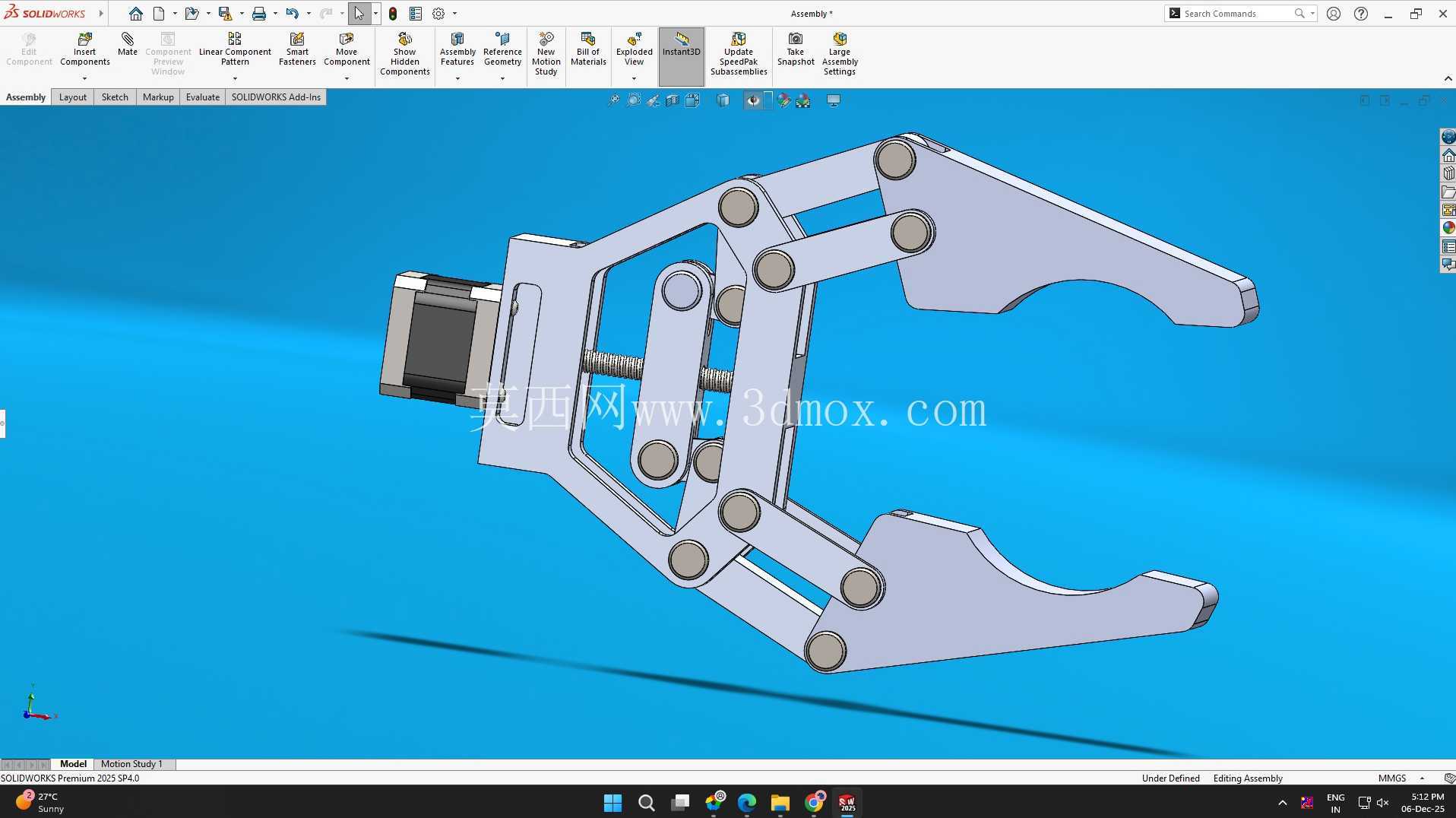

这款平行夹持机械爪的结构设计,核心围绕中小负载自动化产线的工件抓取需求展开,目前在3C电子装配、小型五金件上下料、实验室样本分拣这类场景中适配性极强,区别于传统的气动夹爪,这套结构采用伺服电机配合丝杆传动作为动力输入,不需要外接气源,在洁净车间、防爆工况这类对气源管路有限制的场景下,部署灵活性要高很多。从结构原理来看,动力端的伺服电机输出扭矩后,通过丝杆副将旋转运动转化为滑台的直线往复运动,滑台与两侧的多组连杆通过铰接销轴连接,当滑台沿轴向前后移动时,会带动连杆组做平面连杆运动,最终驱动两个夹爪指端始终保持平行开合状态,这种平行夹持的特性,能够避免夹取过程中对工件产生侧向挤压力,对于方形工件、薄壁壳体类零件的夹取非常友好,不会像角行程夹爪那样因为夹持角度变化夹伤工件表面或者出现夹取滑脱的问题。
设计过程中,所有铰接位置都采用了销轴加轴套的配合形式,轴套选用自润滑铜材质,不需要频繁加注润滑脂,能够减少长期运行的维护工作量,同时连杆的铰接点位置经过反复校核,确保夹爪在全行程开合范围内,传动角始终保持在合理区间,不会出现传动死点,也能让夹爪在闭合夹持状态下具备足够的锁止力,即使伺服电机断电,夹爪也不会因为工件自重出现松脱掉落的情况。从安装边界来看,整个夹爪的动力端采用标准伺服电机安装法兰,能够直接适配市面上主流的40系列伺服电机,不需要额外做转接法兰,夹爪本体的安装基准面设置在电机侧的法兰端面,安装时只需要保证法兰端面与机械臂末端安装面的平面度公差在0.05mm以内,就可以保证夹爪的运动方向与机械臂末端的轴线重合,不会出现偏载。
夹爪的开合行程可以通过调整丝杆的导程以及连杆的长度参数进行适配,当前版本的结构在夹指完全张开时,两个夹指内侧的最大间距可以覆盖60mm以内的工件夹持需求,夹指的安装位置预留了标准的螺丝安装孔位,用户可以根据实际夹取的工件外形,更换定制的夹指软垫或者异形夹指,不需要改动主体连杆结构。在结构强度校核阶段,所有连杆零件都采用6061铝合金作为毛坯材料,经过铣削加工后做硬质阳极氧化处理,在保证整体结构重量轻便的同时,表面硬度能够达到HV400以上,耐磨性能满足长期高频开合的使用需求,铰接销轴采用不锈钢材质,避免长期运行出现锈蚀卡滞的问题。
夹爪的整体重心尽量靠近安装法兰面,这样在机械臂高速运动的过程中,末端产生的转动惯量更小,能够降低对机械臂关节负载的要求,提升运动过程的稳定性。这套结构在设计时特意规避了复杂的异形曲面,所有零件都可以采用常规的三轴铣削设备完成加工,不需要特殊的五轴加工工艺,加工成本可控,同时零件的装配顺序经过优化,所有铰接销轴都采用卡簧做轴向固定,装配时不需要专用工具,后期如果出现易损件磨损,现场维护人员可以快速完成零件更换,不需要将整个夹爪返厂维修。夹爪的丝杆部分预留了防尘罩的安装位置,在多粉尘的加工车间使用时,可以加装折叠式防尘罩,避免金属切屑、粉尘进入丝杆传动副造成磨损,延长整体的使用寿命。在实际选型适配时,只需要根据待夹取工件的重量,匹配对应扭矩的伺服电机,就可以调整夹爪的最大夹持力,不需要更换夹爪的主体结构,这种模块化的设计思路,能够覆盖从几十克的小型电子零件到两公斤以内的五金零件的夹取需求,适配场景非常广泛。
