桌面级多自由度小型机械操作臂结构设计

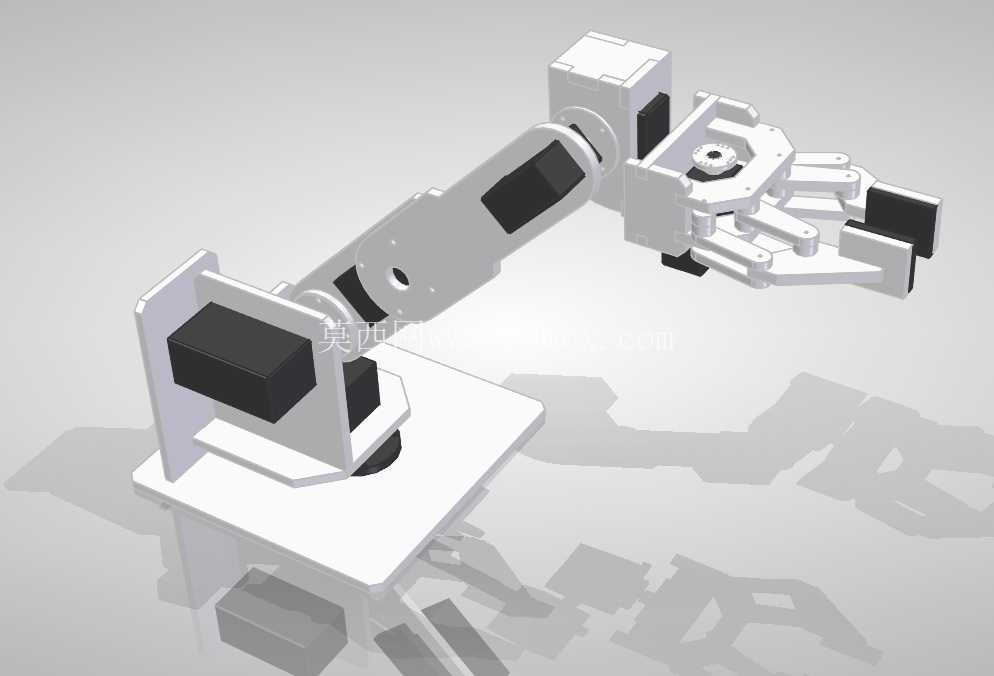

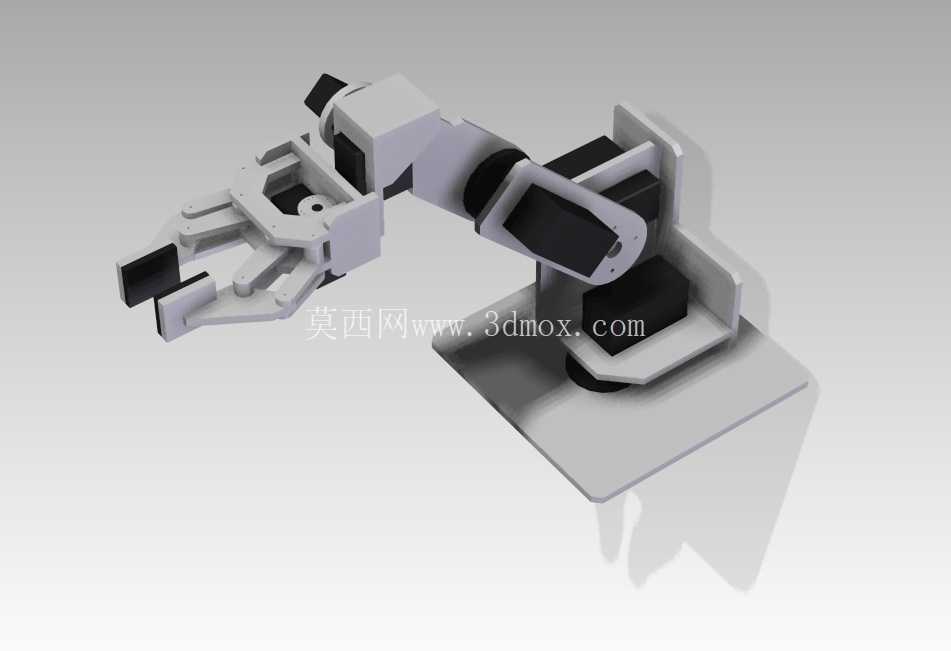

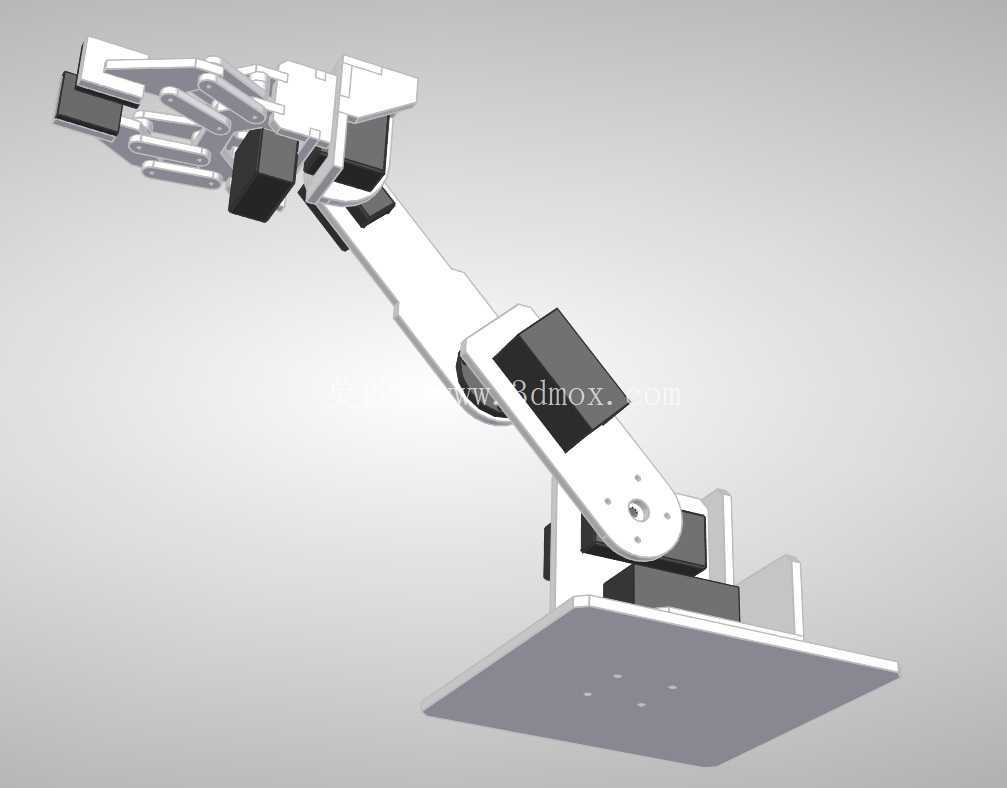

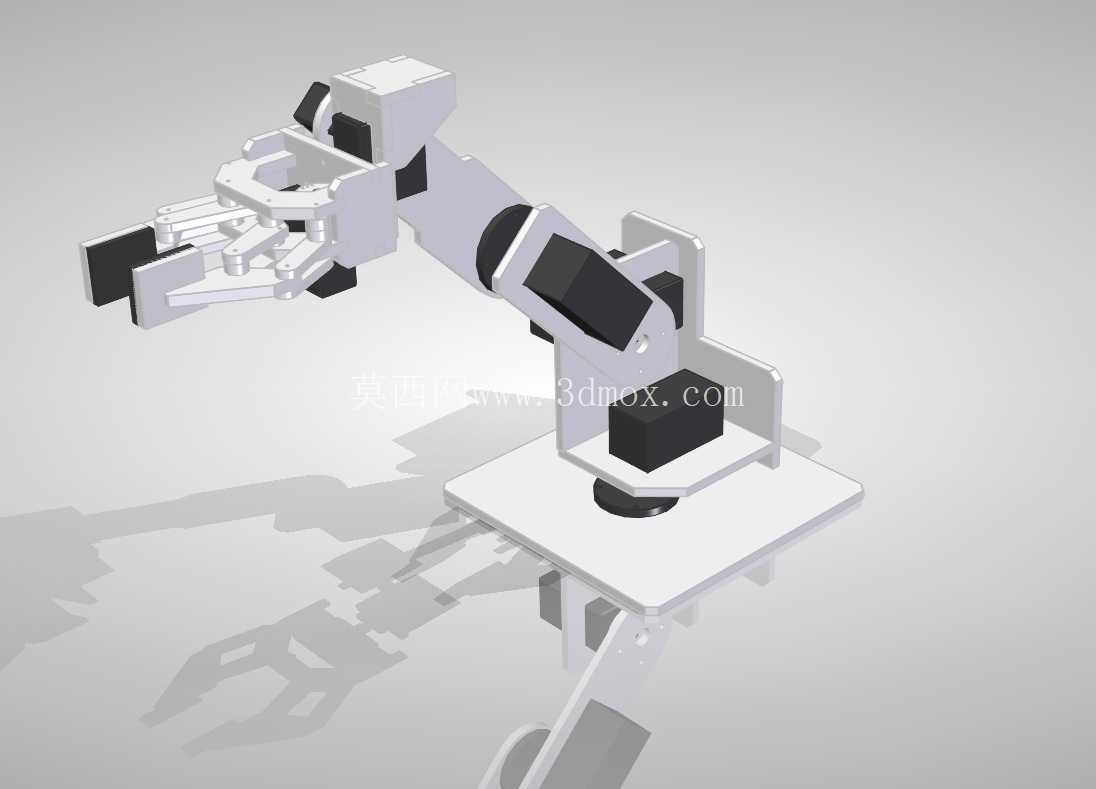

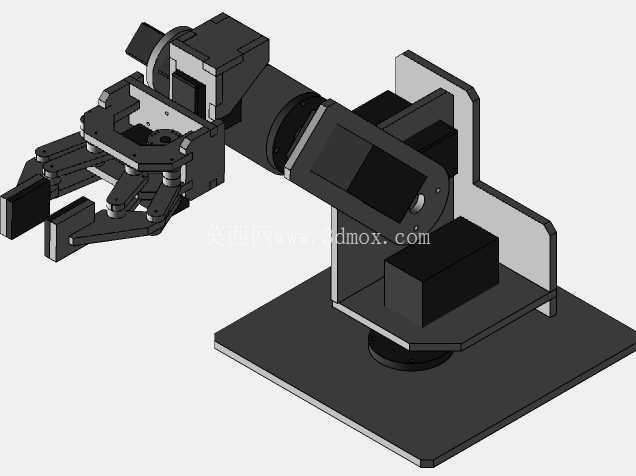

　　这款小型操作臂的设计定位偏向桌面级轻载作业场景，最初构思阶段就瞄准了狭小空间内的精密移载需求，比如实验室样本分拣、小型电子元器件装配工位的辅助上下料，或是教学场景下的机械原理演示载体，区别于大负载工业机械臂，它的结构设计全程围绕紧凑性与动作灵活性展开。从结构布局来看，它采用了基座固定式安装方案，底部方形安装座预留了标准安装孔位，可直接固定在光学平台、工作台面或是专用支架上，安装边界控制在极小范围内，不会占用过多工位空间，适配桌面作业的空间限制。

　　关节部分采用了多自由度串联构型，从基座回转关节开始，依次衔接大臂俯仰关节、小臂俯仰关节以及末端腕部调整关节，每个关节的转动范围都经过运动学仿真校核，既保证了作业覆盖半径能满足常规桌面工位的操作需求，又通过机械限位结构规避了关节运动干涉问题，不会出现臂体碰撞基座或是自身结构的情况。末端执行器采用了平行夹爪式设计，夹指的开合行程经过优化，可适配不同外形的小型工件，夹指接触面预留了防滑结构安装位，实际使用时可根据夹持工件的材质更换硅胶垫、橡胶垫或是硬质合金垫块，兼顾夹持稳定性与工件表面防护需求。

　　设计过程中优先考虑了零部件的加工工艺性，臂体主体结构采用轻量化设计思路，在保证结构刚性的前提下尽可能削减非受力区域的材料厚度，既降低了整体自重，也减少了关节驱动端的负载压力，提升了关节动作的响应速度。关节连接处采用了标准轴承配合定位轴的结构，可有效降低转动过程中的摩擦阻力，同时保证关节的回转精度，长期运行也不会出现明显的间隙晃动。走线布局全部采用臂体内置式设计，驱动线缆与信号线缆从臂体内部空腔穿过，不会外露在臂体外部，既避免了运动过程中线缆剐蹭周边设备的问题，也让整体外观更加整洁，适配洁净作业场景的使用要求。

　　从实际使用角度出发，这款操作臂的负载能力定位在轻载区间，可满足小型零件的搬运、定位、简单装配作业需求，动作重复精度可满足常规教学与轻作业场景的要求，不需要额外配置复杂的外部管线，安装调试门槛较低，既可以作为自动化专业的教学实训载体，也可以集成到小型自动化生产线中作为辅助执行单元，或是用于3C电子行业的小工位物料转运。在结构校核阶段，针对每个关节的受力情况都做了有限元分析，重点验证了臂体在最大伸展状态下的形变情况，确保末端夹持工件时的形变量控制在允许范围内，不会因为臂体形变影响操作精度。基座部分的配重经过平衡计算，即使臂体伸展到最大作业半径位置，整体重心依然落在安装座的支撑范围内，不会出现倾翻风险，不需要额外增加配重块，进一步压缩了整体结构的体积。夹爪部分的驱动力传递采用了直连式结构，动力损失小，夹持力控制精度更高，可根据夹持工件的易碎程度调整夹持力大小，避免夹损工件。整体结构的零部件通用化程度较高，大部分连接紧固件都采用标准件，后期维护更换零部件的成本较低，不需要定制特殊规格的配件。
